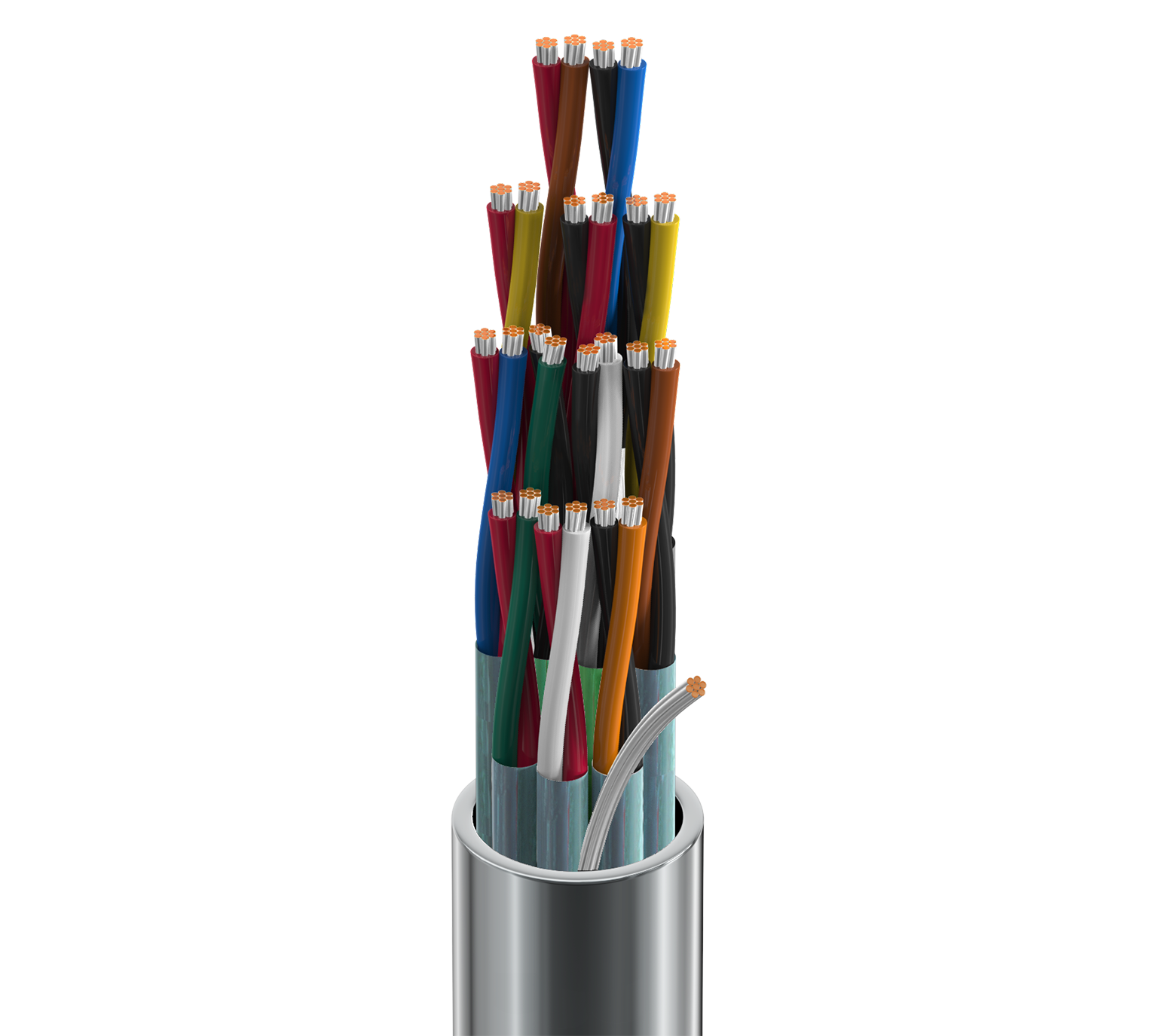

Artikelnummer: 9768

Audio, Kontrolle und Instrumentierung, Nr. 22-12pr, PP, Einzelfolie, PVC-Ummantelung, CM

Audio, Steuer- und Instrumentierungskabel, 12-Paar, 22 AWG verseilt (7x30) mit verzinntem Kupferleiter, Polypropylen-Isolierung, einzeln geschirmte Paare mit Beldfoil® (100 % Abdeckung), durchgehende PVC-Ummantelung und 22 AWG verseilter Erdungsdraht aus verzinntem Kupfer.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9768
  • 9768
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

analoge Niederspannungssignale (4–20 ma, 0–10 V, …); digitale Steuerung für Niederspannung (24 V, …); Bezugspegel-Audio; Computerkommunikation; Verdrahtung von Schaltschränken

Leiter

Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 12 22 AWG 7x30 TC – Verzinntes Kupfer

Isolierung

Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Paar(e) PP – Polypropylen 0,011 Zoll (0,28 mm) 0,050 Zoll (1,3 mm) Schwarz und Rot, Schwarz und Weiß, Schwarz und Grün, Schwarz und Blau, Schwarz und Gelb, Schwarz und Braun, Schwarz und Orange, Rot und Weiß, Rot und Grün, Rot und Blau, Rot und Gelb, Rot und Braun

Innenabschirmung

Komponente Abschirmungstyp Material Abdeckung Beidrahttyp Anmerkungen
Paar(e) Band Bi-Laminat (Alum + Poly) 100 % 22 AWG (7 x 30) TC (verzinntes Kupfer) jedes Paar

Äußere Ummantelung

Separator Material Nenndicke Nennwert Durchmesser
Polyester-Band PVC – Polyvinylchlorid 0,036 Zoll (0,91 mm) 0,464 Zoll (11,8 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,464 Zoll (11,8 mm)

Elektrik

Komponente Nennwert Leiter DCR Nennwert Innenabschirmung DRC Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Nennwert Impedanzeigenschaft Nennwert Ausbreitungsgeschwindigkeit Max. Bemessungsstrom
Paar(e) 18,2 Ohm/1000 Fuß 12,4 Ohm/1000 Fuß (40,7 Ohm/km) 30 pF/Fuß (98 pF/m) 55 pF/Fuß (180 pF/m) 50 Ohm 66 % 1,4 Amp pro Leiter bei 25 ºC

Speisung

UL-Nennspannung
300 V (CM), 30 V (AWM 2919)

Temperatur

UL-Temperatur Betrieb
80 °C -20 °C bis +80 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
4,6 Zoll (120 mm) 4,6 Zoll (120 mm)

Maximale Zugspannung

320 lbs (150 kg)

Gewicht Kabelgebinde

124 lbs/1000 Fuß

Umweltverträglichkeit

Innenbereich

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL 1685, FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CM

AWM-Compliance

AWM 2919

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.512 Revisionsdatum: 03.02.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.512 Revisionsdatum: 03.02.2025

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
9768 060100 Chrom Rolle 100 ft 612825258315 C
9768 060250 Chrom Rolle 250 ft 612825258339
9768 060500 Chrom Rolle 500 ft 612825258346 C
9768 0601000 Chrom Rolle 1.000 ft 612825258322 C
