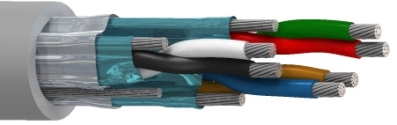

Produktnummer: 9773MN

SpaceMaker™, 3 Pr #18 Str TC, PO Ins, IS/OS, PVC Jkt, AWM 2937

SpaceMaker™, 3 Paar 18AWG (41x34) verzinntes Kupfer, PO-Isolierung, individuelle & Gesamtabschirmung aus Beldfoil®, PVC-Außenmantel, AWM 2937

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9773MN
  • 9773MN
1 von 1

Technische Daten

Expand All

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 3 18 AWG 41x34 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PP - Polypropylene 0.010 in (0.25 mm) 0.067 in (1.7 mm) Black & White, Red & Green, Brown & Blue

Innenabschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (19x32) TC

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 18 AWG (19x30) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.016 in (0.41 mm) 0.310 in

Gesamtdurchmesser des Kabels (Nennwert)

0,310 Zoll

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
7.06 Ohm/1000ft 43.4 pF/ft (142 pF/m) 81.6 pF/ft (268 pF/m) 39 Ohm 0.022 µH/ft (0.072 µH/m) 9.8 Amps per Conductor at 30ºC

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
80°C -20°C to +80°C

Biegeradius

Stationary Min. Installation Min.
1.240 in (31.50 mm) 1.240 in

Maximale Zugspannung

162.7 lbs (73.80 kg)

Gewicht Kabelgebinde

65 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

FT2

AWM-Compliance

AWM 2937

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.228 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.228 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC
9773MN 006100 Blau, hell Rolle 100 ft 612825386803
9773MN 0061000 Blau, hell Rolle 1.000 ft 612825386810
9773MN 008100 Grau Rolle 100 ft 612825386827
9773MN 0081000 Grau Rolle 1.000 ft 612825386834
9773MN 004100 Gelb Rolle 100 ft 612825386780
9773MN 0041000 Gelb Rolle 1.000 ft 612825386797
