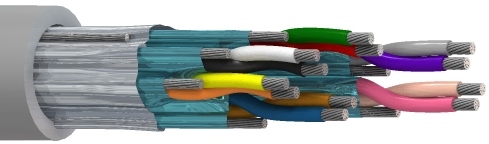

Produktnummer: 9774MN

SpaceMaker™, 6 Pr #18 Str TC, PO Ins, IS/OS, PVC Jkt, AWM 2937

SpaceMaker™, 6 Paar 18AWG (41x34) verzinntes Kupfer, PO-Isolierung, einzeln & Beldfoil®-Gesamtabschirmung, PVC-Außenmantel, AWM 2937

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9774MN
  • 9774MN
1 von 1

Technische Daten

Expand All

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 6 18 AWG 41x34 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PP - Polypropylene 0.010 in (0.25 mm) 0.067 in (1.7 mm) Black & White, Red & Green, Brown & Blue, Orange & Yellow, Purple & Gray, Pink & Tan

Innenabschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (19x32) TC

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 18 AWG (19x30) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.016 in (0.41 mm) 0.439 in Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,439 Zoll

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
7.06 Ohm/1000ft 43.4 pF/ft (142 pF/m) 81.6 pF/ft (268 pF/m) 39 Ohm 0.022 µH/ft (0.072 µH/m) 9.8 Amps per Conductor at 30ºC

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
80°C -20°C to +80°C

Biegeradius

Stationary Min. Installation Min.
1.75 in (44.5 mm) 1.75 in

Maximale Zugspannung

285.7 lbs (129.6 kg)

Gewicht Kabelgebinde

129 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

FT2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

AWM-Compliance

AWM 2937

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.308 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.308 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC
9774MN 006100 Blau, hell Rolle 100 ft 612825385738
9774MN 0061000 Blau, hell Rolle 1.000 ft 612825385745
9774MN 008100 Grau Rolle 100 ft 612825385752
9774MN 0081000 Grau Rolle 1.000 ft 612825382706
9774MN 004100 Gelb Rolle 100 ft 612825385714
9774MN 0041000 Gelb Rolle 1.000 ft 612825385721
