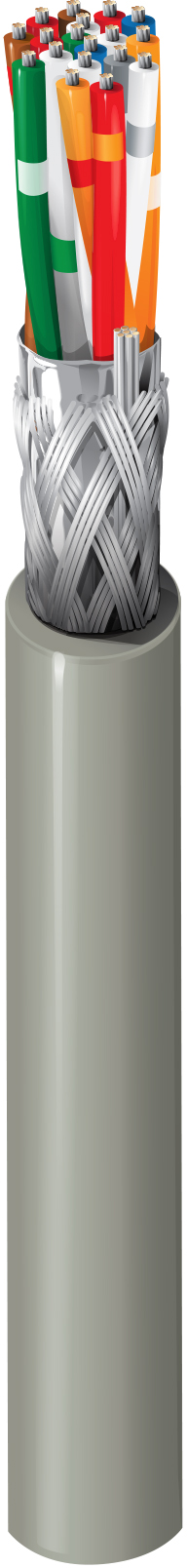

Computer-EIA-RS-232/422-Kabel, 9-paarig, 28 AWG Litzenleiter (7 x 36) aus verzinntem Kupfer, Polypropylen-Isolierung, Beldfoil®-Gesamtschirmung (100 % Abdeckung) + verzinntes Kupfergeflecht (90 % Abdeckung), 28 AWG Litzenleiter aus verzinntem Kupfer, PVC-Mantel.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	RS-232 Anwendungen über größere Entfernungen; RS-422 Anwendungen; Computerkommunikation; analoge Niederspannungssignale (4-20 mA, 0-10 V, ...); digitale Niederspannungssteuerung (24 V, …); Line-Level-Audio; Panelverdrahtung

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	9	28 AWG	7x36	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Color Code
Pair(s)	PP - Polypropylene	0.009 in (0.23 mm)	Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	28 AWG (7x36) TC
Braid	Tinned Copper (TC)	90%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.035 in (0.89 mm)	0.290 in (7.37 mm)

Gesamtdurchmesser des Kabels (Nennwert)	0,290 Zoll (7,37 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Pair(s)	64.9 Ohm/1000ft (213 Ohm/km)	15.5 pF/ft (50.9 pF/m)	27.5 pF/ft (90.2 pF/m)	100 Ohm	0.19 µH/ft (0.62 µH/m)	66%	0.65 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV	3,1 Ohm/1000 Fuß (10 Ohm/km)

Speisung

UL Voltage Rating
30 V (UL AWM 2960)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
60°C (UL AWM 2960)	-20°C to +60°C

Maximale Zugspannung	85 lbs (39 kg)
Gewicht Kabelgebinde	49 lbs/1000ft (73 kg/km)

Standards und Compliance

Umweltverträglichkeit	Innenbereich
Entflammbarkeit/Brandverhalten	UL1685
CPR-Compliance	CPR Euroklasse: Eca
NEC/UL-Compliance	Klasse 2
AWM-Compliance	AWM 2960
Einhaltung der europäischen Richtlinien	EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)
