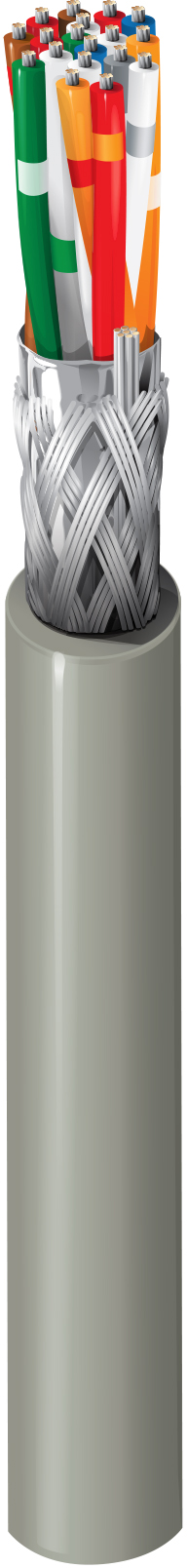

Computer-EIA-RS-232/422-Kabel, 9-paarig, 24 AWG Litzenleiter (7 x 32) aus verzinntem Kupfer, Polyethylen-Isolierung, Beldfoil®-Gesamtschirmung (100 % Abdeckung) + verzinntes Kupfergeflecht (65 % Abdeckung), 24 AWG Litzenleiter aus verzinntem Kupfer, PVC-Mantel.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	RS-232 Anwendungen über größere Entfernungen; RS-422 Anwendungen; Computerkommunikation; analoge Niederspannungssignale (4-20 mA, 0-10 V, ...); digitale Niederspannungssteuerung (24 V, …); Line-Level-Audio; Panelverdrahtung

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	9	24 AWG	7x32	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Color Code
Pair(s)	PE - Polyethylene	0.0155 in (0.394 mm)	White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe, White/Green Stripe & Green/White Stripe, White/Brown Stripe & Brown/White Stripe, White/Gray Stripe & Gray/White Stripe, Red/Blue Stripe & Blue/Red Stripe, Red/Orange Stripe & Orange/Red Stripe, Red/Green Stripe & Green/Red Stripe, Red/Brown Stripe & Brown/Red Stripe

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC
Braid	Tinned Copper (TC)	65%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.035 in (0.89 mm)	0.419 in (10.6 mm)

Gesamtdurchmesser des Kabels (Nennwert)	0,419 Zoll (10,6 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Velocity of Prop.	Max. Current
Pair(s)	24 Ohm/1000ft (79 Ohm/km)	15.5 pF/ft (50.9 pF/m)	27.5 pF/ft (90.2 pF/m)	100 Ohm	1.6 ns/ft	66%	1.68 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV	3,0 Ohm/1000 Fuß (9,8 Ohm/km)

Speisung

UL Voltage Rating
300 V (CM), 30 V (UL AWM 2919)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
80°C (UL AWM 2919)	-30°C to +80°C

Gewicht Kabelgebinde	120 kg/km (82 lbs/1000 Fuß)

Standards und Compliance

Umweltverträglichkeit	Innenbereich
Entflammbarkeit/Brandverhalten	UL1685
NEC/UL-Compliance	Artikel 800, CM
AWM-Compliance	AWM 2919
CEC/C(UL)-Compliance	CM
Einhaltung der europäischen Richtlinien	EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
