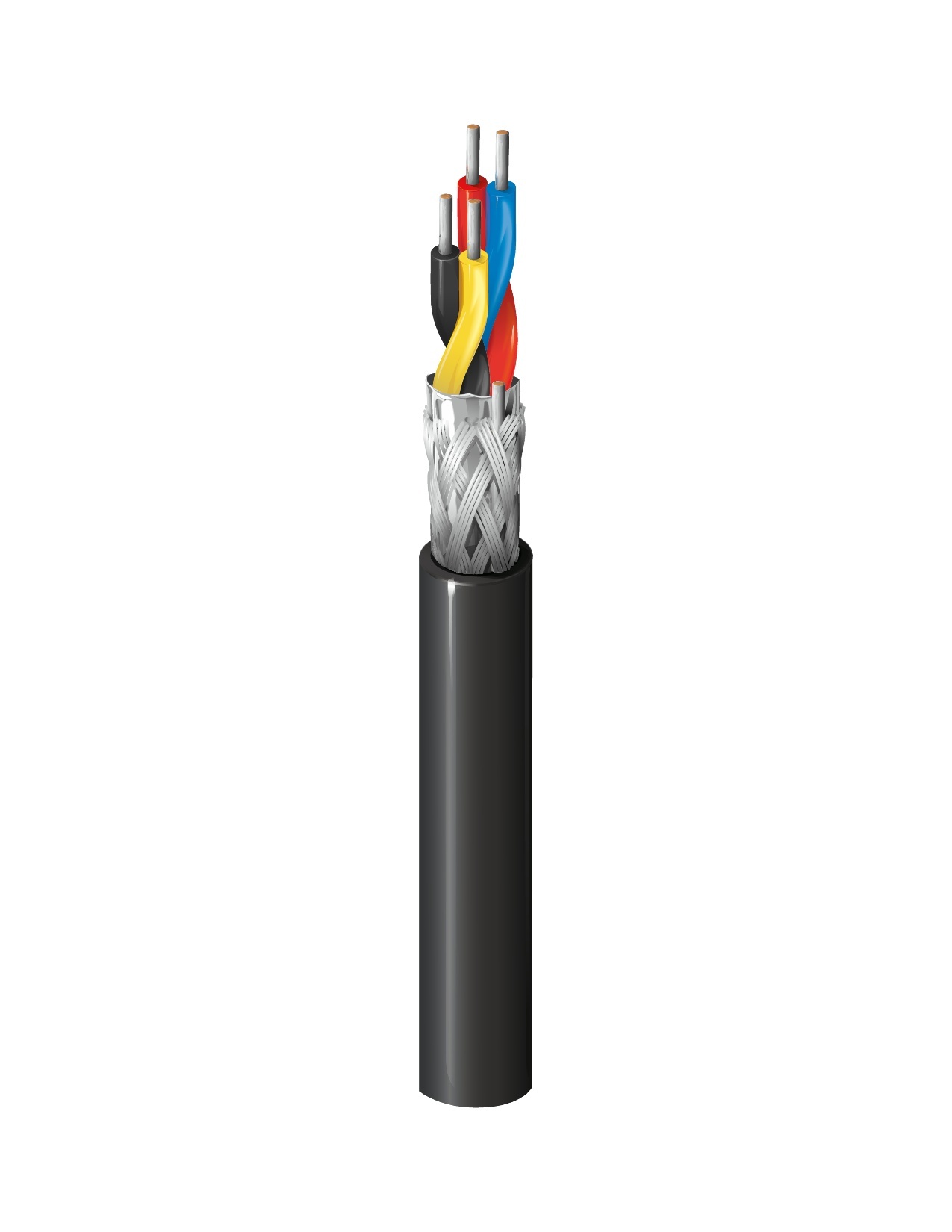

Computer-POS-Kabel, 22 AWG massive verzinnte Kupferleiter, massive PO-Isolierung, verdrillte Paare, Beldfoil®-Gesamtabschirmung (100 % Abdeckung) + verzinnte Kupfergeflechtabschirmung (55 % Abdeckung) + Polyesterband, 22 AWG massiver verzinnter Kupferableiter, PVC-Ummantelung, CM-bewertet

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Verkaufsstelle; analoge Niederspannungssignale (4-20 mA, 0-10 V, ...); Niederspannungssteuerung (24 V, …)

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	2	22 AWG	Solid	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PE - Polyethylene	0.019 in (0.48 mm)	0.064 in (1.6 mm)	Red & Blue, Yellow & Black

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (Solid) TC
Braid	Tinned Copper (TC)	61%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.033 in (0.84 mm)	0.270 in	Yes

Gesamtdurchmesser des Kabels (Nennwert)	0,270 Zoll

Elektrische Kenndaten

Elektrik

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
20.6 Ohm/1000ft	15.5 pF/ft (50.9 pF/m)	27.5 pF/ft (90.2 pF/m)	100 Ohm	66%	4.8 Amps per Conductor at 30ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV	4,2 Ohm/1000 Fuß (14 Ohm/km)

Hohe Frequenz (Nennwert/typisch)

Frequency	Nom. Insertion Loss (Attenuation) [dB/100ft]
0.3	0.4
0.6	0.53
1	0.65
1.5	0.78

Speisung

UL Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
60°C	-20°C to 60°C

Biegeradius

Stationary Min.	Installation Min.
2.70 in (68.6 mm)	2.70 in

Maximale Zugspannung	65.04 lbs (29.50 kg)
Gewicht Kabelgebinde	37 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich
Entflammbarkeit/Brandverhalten	UL 1685
CPR-Compliance	CPR Euroklasse: Fca
NEC/UL-Compliance	Artikel 800, CM
AWM-Compliance	AWM 2582
CEC/C(UL)-Compliance	CM
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Plenum-Nummer	89855

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.212 Revisionsdatum: 09-07-2025
Fußnote	C – KISTENROLLENAUFBAU., Y – DIE ENDGÜLTIGE AUFBAULÄNGE KANN UM 10 % BIS 20 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN. + KANN 2 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES JEDEN STÜCKS BETRÄGT 1500'.
