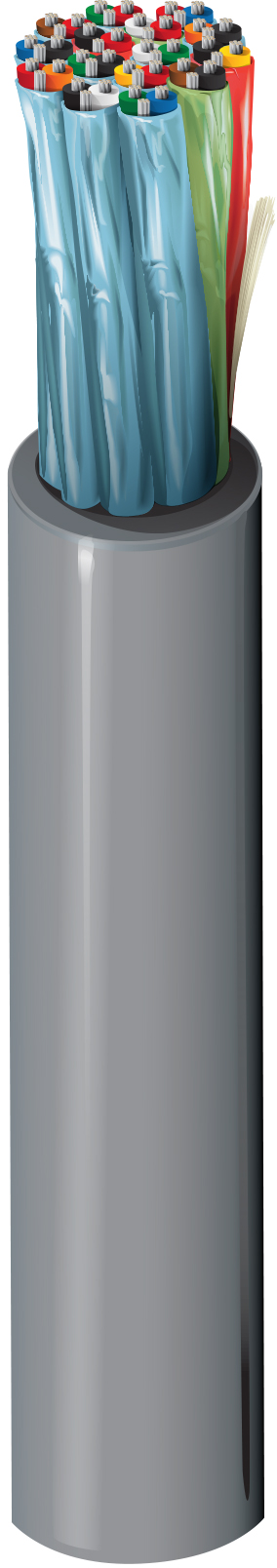

Audio-, Steuerungs- & Instrumentenkabel, 20 AWG Litzenleiter (7 x 28) aus verzinntem Kupfer, Polypropylen-Isolierung, 11 verdrillte Paare, einzeln mit Beldfoil® abgeschirmt (100 % Abdeckung), 22 AWG Litzenleiter aus verzinntem Kupfer, PVC-Ummantelung.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Niederspannungs-Analogsignale (4–20 mA, 0–10 V, ...); Niederspannungs-Digitalsteuerung (24 V, …); Line-Level-Audio; Computerkommunikation; Panel-Verdrahtung

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	11	20 AWG	7x28	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Color Code
Pair(s)	PP - Polypropylene	0.015 in (0.38 mm)	Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green, Red & Blue, Red & Yellow

Innenabschirmung

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (19x34) TC	each pair

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.050 in (1.3 mm)	0.600 in (15.2 mm)

Gesamtdurchmesser des Kabels (Nennwert)	0,600 Zoll (15,2 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Pair(s)	10.5 Ohm/1000ft (34.4 Ohm/km)	30 pF/ft (98 pF/m)	55 pF/ft (180 pF/m)	50 Ohm	0.18 µH/ft (0.59 µH/m)	66%	2 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V (CM), 30 V (UL AWM 2919)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
80°C (UL AWM 2919)	-20°C to +80°C

Biegeradius

Stationary Min.	Installation Min.
6.0 in (150 mm)	6.0 in (150 mm)

Maximale Zugspannung	382 lbs (173 kg)
Gewicht Kabelgebinde	182 lbs/1000ft (271 kg/km)

Standards und Compliance

Umweltverträglichkeit	Innenbereich
Entflammbarkeit/Brandverhalten	UL1685
NEC/UL-Compliance	Artikel 800, CM
AWM-Compliance	AWM 2919
CEC/C(UL)-Compliance	CM
Einhaltung der europäischen Richtlinien	EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
