Produktnummer: 7201A

MachFlex™, 2 Pr #24 Str BC, PO Ins, OS+TC Brd, PVC Jkt, CM

MachFlex™ für hohe Flexibilität, 2 Paar 24AWG (41x40) blankes Kupfer, PO-Isolierung, Gesamtabschirmung aus Beldfoil®+verzinntem Kupfergeflecht (85 %), PVC-Außenmantel, CM

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

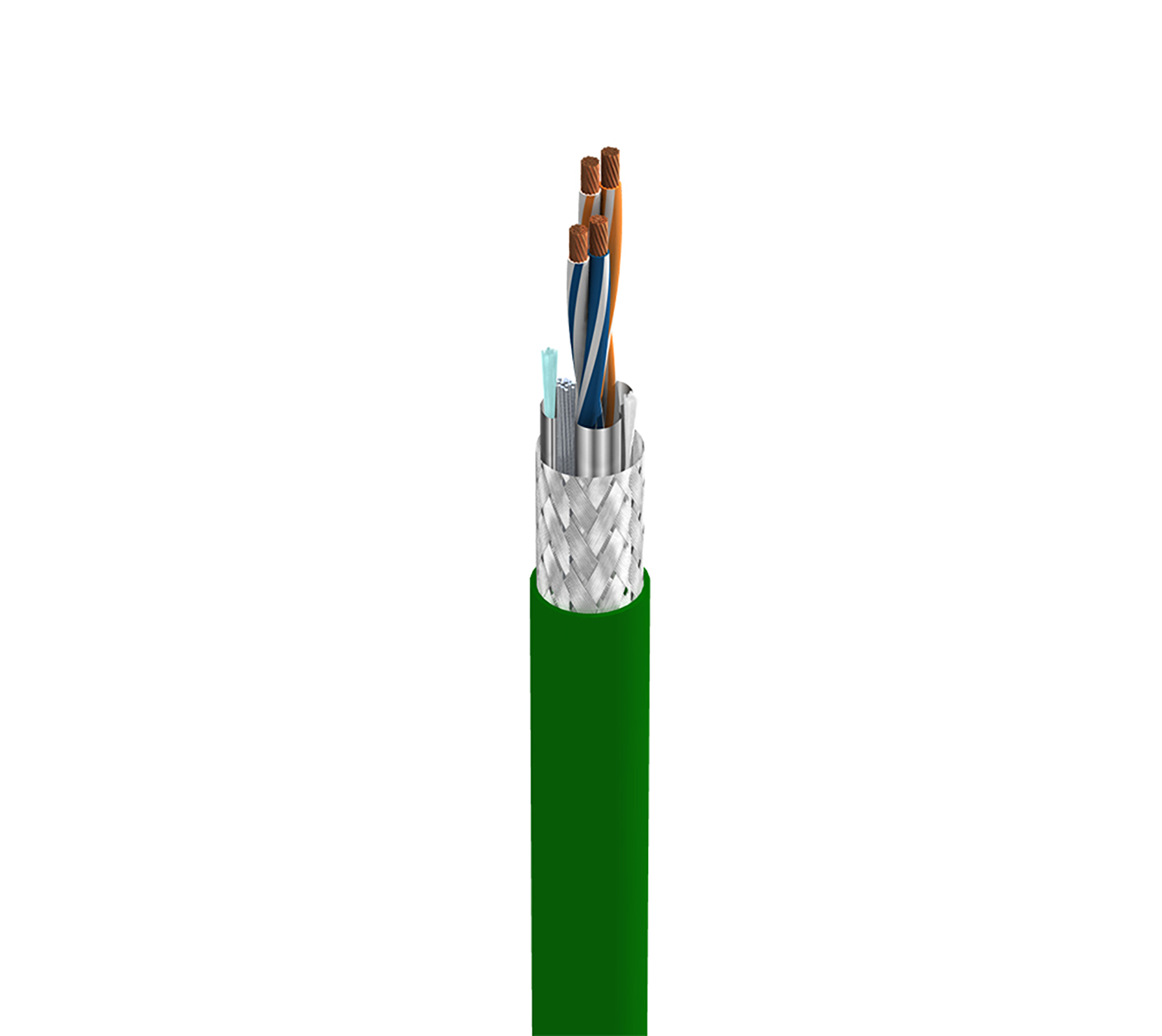

7201A
  • 7201A
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Flex-Daten, RS232, RS485

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 2 24 AWG 41x40 BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene (Foam) 0.0115 0.0555 in (1.41 mm) White/Blue & Blue/White, Orange/ White & White/Orange

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (41x40) TC
Braid Tinned Copper (TC) 89%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.045 in (1.1 mm) 0.322 in

Gesamtdurchmesser des Kabels (Nennwert)

0,322 Zoll

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Velocity of Prop. Max. Current
27.8 Ohm/1000ft 15 pF/ft (49 pF/m) 26 pF/ft (85 pF/m) 72% 1.6 Amps per Conductor at 30ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

2,83 Ohm/1000 Fuß (9,28 Ohm/km)

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
60°C -20°C to +60°C

Biegeradius

Stationary Min. Installation Min.
3.22 in (81.8 mm) 3.22 in

Maximale Zugspannung

87 lbs (39 kg)

Gewicht Kabelgebinde

56 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich, Ölbeständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

UL1685

NEC/UL-Compliance

Artikel 800, CM

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

RS Typ: 232/485

Anmerkungen

1 Millionen Biegezyklen auf Grundlage ordnungsgemäßer Installationstechnik in einer C-Schienen-Kabelführung.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.401 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.401 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
7201A X4P500 X4P Grün Rolle 500 ft 612825182702 C
7201A X4P1000 X4P Grün Rolle 1.000 ft 612825182696 C
