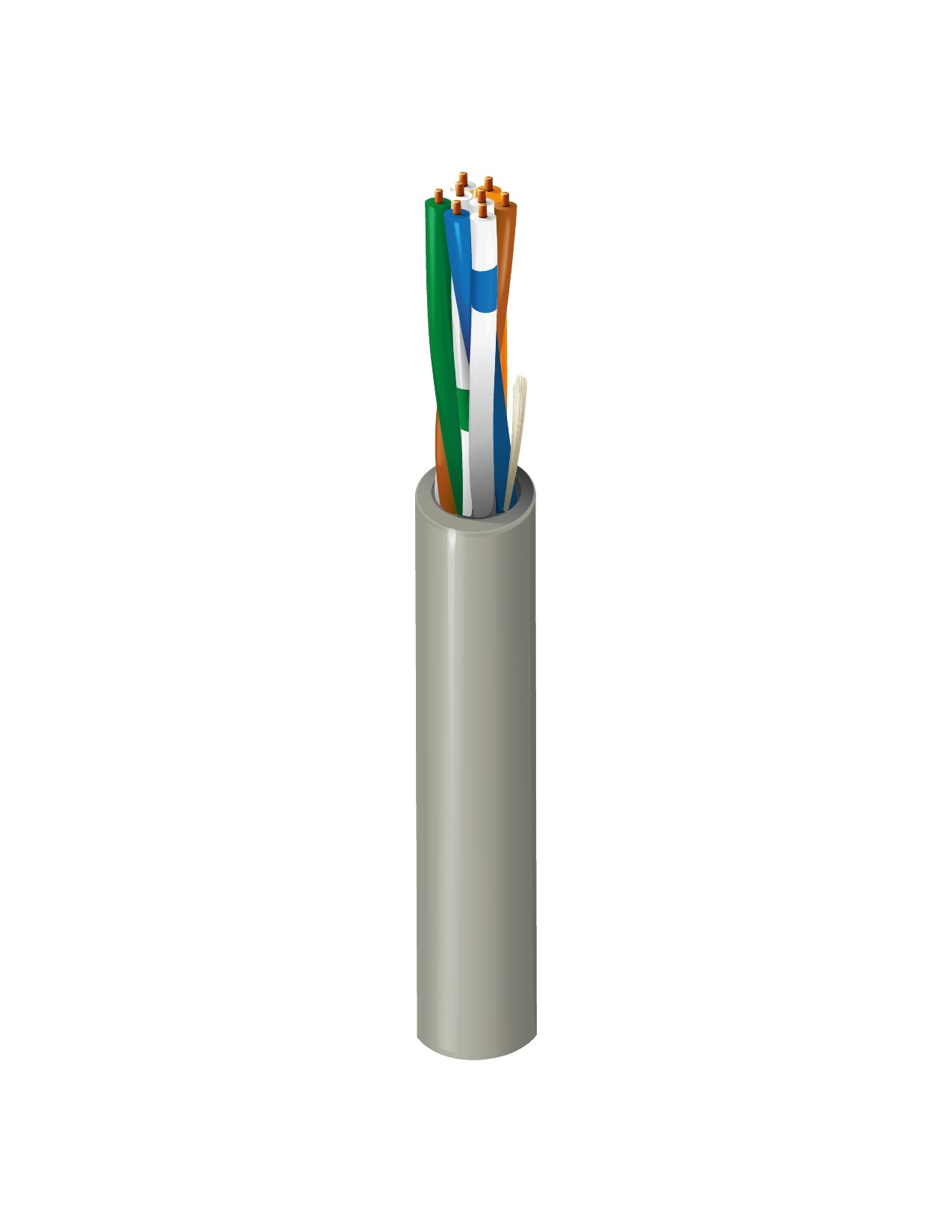

Produktnummer: DIW4

Cat 3-Kabel, U/UTP, PVC, 4-paarig, AWG 24, Riser

CAT3, DIW 4-Paar, U/UTP-ungeschirmt, Riser-CMR, Premise Horizontal-Kabel, 24 AWG massive blanke Kupferleiter, PVC-Isolierung, Reißleine, PVC-Mantel

  • Verfügbarkeit:
    Amerika | Asien-Pazifik
  • Status:
    Unterbrochen
  • Ersetzt durch:: 1583A
DIW4
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Horizontalkabel für den Innenbereich

Lebenszyklus

Abgekündigt - das Produkt wird nicht mehr hergestellt

Leiter

Size Stranding Material No. of Pairs
24 Solid BC - Bare Copper 4

Isolierung

Material Color Code
PVC - Polyvinyl Chloride White/Blue & Blue, White/Orange & Orange, White/Green & Green, White/Brown & Brown

Äußere Ummantelung

Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.169 in (4.29 mm) Yes

Elektrik

Max. Conductor DCR Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 330 pF/100m

Verzögerung

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
16 MHz 543 ns/100m 45 ns/100m 68%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. RL (Return Loss) [dB] Max./Min. Fitted Impedance
0.772 2.2 47.0 43.0 50.1 46.1
1 2.6 45.0 41.0 47.8 43.8 12.0 100 ± 15 Ohm
4 5.6 36.0 32.0 36.0 32.0 12.0 100 ± 15 Ohm
8 8.5 31.0 28.0 28.3 24.3 12.0 100 ± 15 Ohm
10 9.7 30.0 26.0 26.2 22.3 12.0 100 ± 15 Ohm
16 13.1 27.0 23.0 20.1 16.1 10.0 100 ± 15 Ohm

Speisung

UL Voltage Rating
300 V RMS

Temperatur

UL Temperature Operating Installation Storage
60°C -30°C To +60°C -30°C To +60°C -30°C To +60°C

Biegeradius

Stationary Min. Installation Min.
1.0 in (25 mm) 1.75 in (44.5 mm)

Maximale Zugspannung

25 lbs (11 kg)

Gewicht Kabelgebinde

16 lbs/1000ft (24 kg/km)

Umweltverträglichkeit

Riser, Innenbereich

Entflammbarkeit/Brandverhalten

UL 1666 Riser, FT4

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

CMR

CEC/C(UL)-Compliance

CMR

Datenkategorie

Kategorie 3

TIA/EIA-Compliance

ANSI/TIA-568-C.2 Kategorie 3

Leistungsprüfung durch Dritte

Kategorie 3

Einhaltung der europäischen Richtlinien

EU-CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Änderung), EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2017-07-10

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

DFLEX4

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Druck umfasst absteigende Längenmarkierungen (Fuß/Meter).

Aktualisierung und Überarbeitung

Revisionsnummer: 0.635 Revisionsdatum: 05-01-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.635 Revisionsdatum: 05-01-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC
DIW4 732B1000 Olivgrün 1.000 ft 612825060840
DIW4 732B1000 Olivgrün 1.000 ft 612825060840
DIW4 732B1000B Olivgrün 1.000 ft
DIW4 732U1000 Olivgrün UnReel 1.000 ft 612825060833
DIW4 732U1000 Olivgrün UnReel 1.000 ft 612825060833
DIW4 732U1000B Olivgrün UnReel 1.000 ft
DIW4 732U1500 Olivgrün UnReel 1.500 ft 612825060857
DIW4 732U1500 Olivgrün UnReel 1.500 ft 612825060857
