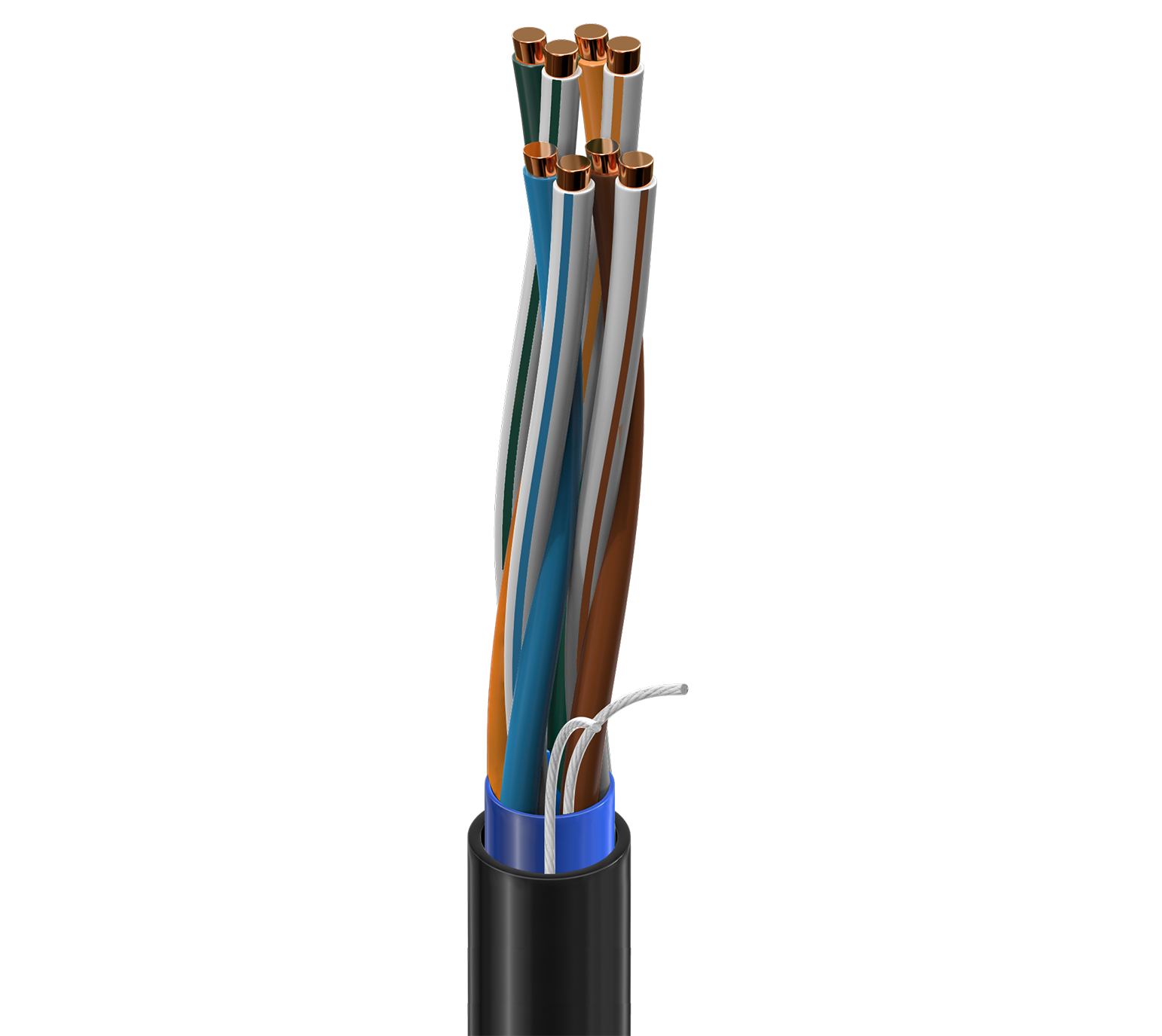

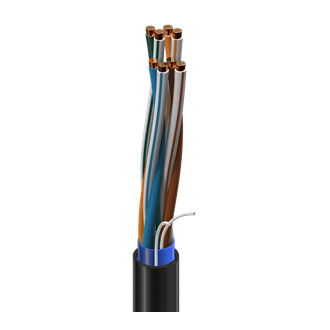

DataTuff® Cat 5e, 4 Bonded-Pair #24 Sol BC, PO-Isolierung, PVC-Ummantelung, PVC-Ummantelung, MSHA CMR
| Mögliche Anwendungen | Outdoor, Bergbau, Exposition gegenüber Abrieb, raue Umgebungen, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation, usw. |
|---|---|
|
Patent |
Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents. |
| Komponente | Größe | Verseilung | Material | Anzahl der Paare | Anzahl der Elemente |
|---|---|---|---|---|---|
| Paar(e) | 24 AWG | Massiv | BC – blankes Kupfer | 4 | 4 |
| Material | Farbcodierung |
|---|---|
| PO – Polyolefin | Weiß-blauer Streifen und Blau, weiß-orangefarbener Streifen und Orange, weiß-grüner Streifen und Grün, weiß-brauner Streifen und Braun |
|
Bonded-Pair |
Ja |
|---|
| Material | Nennwert Durchmesser | Ripcord |
|---|---|---|
| PVC – Polyvinylchlorid | 0,202 Zoll (5,13 mm) | Ja |
| Material | Nennwert Durchmesser | Ripcord |
|---|---|---|
| PVC – Polyvinylchlorid | 0,285 Zoll (7,24 mm) | Ja |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,285 Zoll (7,24 mm) |
|---|
| Max. Leiter DCR | Max. kapazitive Unsymmetrie |
|---|---|
| 93,8 Ohm/km (28,6 Ohm/1000 Fuß) | 66 pF/ft |
| Max. Verzögerung | Max. Verzögerungsversatz | Nennwert Ausbreitungsgeschwindigkeit |
|---|---|---|
| 510 ns/100 m | 25 ns/100 m | 70 % |
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Rückflussdämpfung) [dB] | Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] | Max./Min. angepasste Impedanz [Ohm] |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2,0 dB/100 m | 65,3 | 65,3 | 63,3 | 63,3 | 63,8 | 60,8 | 20 | 100 ± 12 | 105 ± 10 |
| 4 | 4,0 dB/100 m | 56,3 | 56,3 | 52,3 | 52,3 | 51,7 | 48,7 | 23 | 100 ± 12 | 100 ± 10 |
| 8 | 5,7 dB/100 m | 51,8 | 51,8 | 46,1 | 46,1 | 45,7 | 42,7 | 24,5 | 100 ± 12 | 100 ± 10 |
| 10 | 6,4 dB/100 m | 50,3 | 50,3 | 43,9 | 43,9 | 43,8 | 40,8 | 25 | 100 ± 12 | 100 ± 10 |
| 16 | 8,1 dB/100 m | 47,3 | 47,3 | 39,1 | 39,1 | 39,7 | 36,7 | 25 | 100 ± 12 | 100 ± 10 |
| 20 | 9,2 dB/100 m | 45,8 | 45,8 | 35,2 | 35,2 | 37,7 | 34,7 | 25 | 100 ± 12 | 100 ± 10 |
| 25 | 10,3 dB/100 m | 44,3 | 44,3 | 34,1 | 34,1 | 35,8 | 32,8 | 24,3 | 100 ± 15 | 100 ± 10 |
| 31,25 | 11,6 dB/100 m | 42,9 | 42,9 | 31,3 | 31,3 | 33,9 | 30,9 | 23,6 | 100 ± 15 | 100 ± 10 |
| 62,5 | 16,8 dB/100 m | 38,4 | 38,4 | 21,6 | 21,6 | 27,8 | 24,8 | 21,5 | 100 ± 15 | 100 ± 10 |
| 100 | 21,7 dB/100 m | 35,3 | 35,3 | 17,1 | 17,1 | 23,8 | 20,8 | 20,1 | 100 ± 15 | |
| 155 | 27,7 dB/100 m | 32,5 | 32,5 | 4,7 | 4,7 | 19,9 | 16,9 | 19 | 100 ± 18 | |
| 200 | 32 dB/100 m | 30,8 | 30,8 | 3 | 3 | 17,7 | 14,7 | 19 | 100 ± 20 | |
| 250 | 36,4 dB/100 m | 29,3 | 29,3 | 0 | 0 | 15,8 | 12,8 | 18 | 100 ± 20 | |
| 300 | 40,5 dB/100 m | 28,2 | 28,2 | 0 | 0 | 14,2 | 11,2 | 18 | 100 ± 20 | |
| 310 | 41,3 dB/100 m | 27,9 | 27,9 | 13,9 | 10,9 | 18 | 100 ± 20 | |||
| 350 | 44,3 dB/100 m | 27,2 | 27,2 | 12,9 | 9,9 | 17 | 100 ± 22 |
| UL-Nennspannung |
|---|
| 300 V (CMR), 300 V (CMX-Outdoor) |
| UL-Temperatur | Betrieb | Installation | Lagerung |
|---|---|---|---|
| 60 °C | -40 °C bis +75 °C | -25 °C bis +75 °C | -40 °C bis +85 °C |
| Mindestspannung im Ruhezustand |
|---|
| 0,29 Zoll (7,4 mm) |
|
Maximale Zugspannung |
40 lbs (18 kg) |
|---|---|
|
Gewicht Kabelgebinde |
35 lbs/1000 Fuß |
|
Umweltverträglichkeit |
Innen-/Außenbereich, Innenbereich, Außenbereich, Beständigkeit gegen Sonneneinstrahlung und Öl, Freileitungen – bei Unterstützung durch Längstragseil |
|---|---|
|
Entflammbarkeit/Brandverhalten |
UL 1666 Riser, FT4, IEC 60332-1-2 |
|
CPR-Compliance |
CPR Euroklasse: Eca; CPR UKCA Klasse: Eca |
|
NEC/UL-Compliance |
Artikel 800, CMR, CMX-Außenbereich |
|
CEC/C(UL)-Compliance |
CMR |
|
IEEE-Compliance |
IEEE 802.3bt Typ 1, Typ 2, Typ 3 |
|
Datenkategorie |
Kategorie 5e |
|
TIA/EIA-Compliance |
ANSI/TIA-568.2-D Kategorie 5e |
|
Leistungsprüfung durch Dritte |
Kategorie 5e |
|
Einhaltung der europäischen Richtlinien |
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16 |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
|
Weitere Standard-Compliance(s) |
P-07-KA060005-MSHA |
|
Anmerkungen |
US-Patentnummern 5, 606, 151; 5, 734, 126. EtherNet/IP ist eine Marke von ControlNet International, Ltd. unter Lizenz der Open DeviceNet Vendor Association, Inc. Die Betriebstemperaturen unterliegen einer Längenabstufung. Kabel besteht -40 °C Kaltbiegung nach UL 1581. Material der äußeren Seperator-Abschirmung: Polyester. |
|---|
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.521 Revisionsdatum: 29.04.2024 |
|---|
| Artikelnr. | Farbe | Wicklung | Länge | UPC | Fußnote |
|---|---|---|---|---|---|
| 11700A 0101000 | Schwarz | Rolle | 1.000 ft | 612825107705 | C |
| 11700A 0103000 | Schwarz | Rolle | 3.000 ft | 612825107712 | C |
| 11700A 0061000 | Blau | Rolle | 1.000 ft | 612825107682 | C |
| 11700A 0081000 | Grau | Rolle | 1.000 ft | 612825107699 | C |
| 11700A 0021000 | Rot | Rolle | 1.000 ft | 612825107675 | C |
| 11700A 1NH1000 | Blaugrün | Rolle | 1.000 ft | 612825107729 | C |
