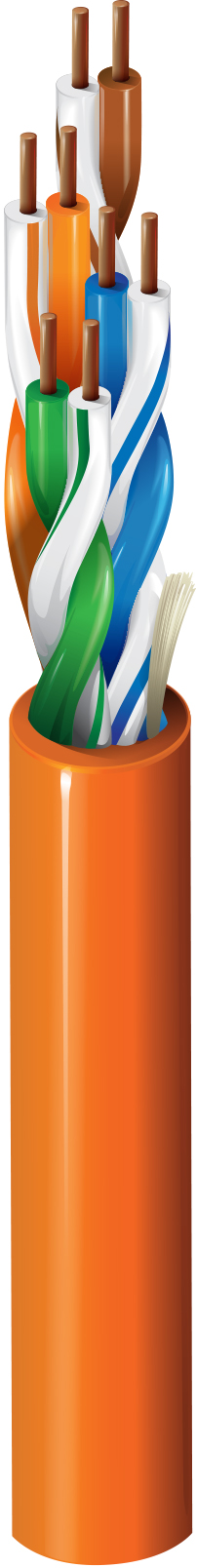

Patchkabel der Kategorie 5e, 4 Paar, U/UTP, CM
| Mögliche Anwendungen | Premise Patchkabel, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE |
|---|
| Größe | Verseilung | Material | Anzahl der Paare |
|---|---|---|---|
| 24 AWG | 7x32 | BC – blankes Kupfer | 4 |
| Material | Farbcodierung |
|---|---|
| PO – Polyolefin | Weiß-blauer Streifen und Blau, weiß-orangefarbener Streifen und Orange, weiß-grüner Streifen und Grün, weiß-brauner Streifen und Braun |
| Material | Nennwert Durchmesser | Ripcord |
|---|---|---|
| PVC – Polyvinylchlorid | 0,213 Zoll (5,41 mm) | Nein |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,213 Zoll (5,41 mm) |
|---|
| Max. Leiter DCR | Max. kapazitive Unsymmetrie |
|---|---|
| 93,8 Ohm/km (28,6 Ohm/1000 Fuß) | 330 pF/100 m |
| Frequenz | Max. Verzögerung | Max. Verzögerungsversatz | Nennwert Ausbreitungsgeschwindigkeit | Durchschnittlicher Verzögerungsversatz |
|---|---|---|---|---|
| 100 MHz | 537,6 ns/100 m | 45 ns/100 m | 69 % | 37 ns/100 m |
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Rückflussdämpfung) [dB] | Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] | Max./Min. angepasste Impedanz [Ohm] |
|---|---|---|---|---|---|---|---|---|
| 1 | 2,4 dB/100 m | 65,3 | 62,3 | 63,8 | 60,8 | 20,0 | 100 ± 15 | 100 ± 15 |
| 4 | 4,9 dB/100 m | 56,3 | 53,3 | 51,7 | 48,7 | 23,0 | 100 ± 15 | 100 ± 15 |
| 8 | 6,9 dB/100 m | 51,8 | 48,8 | 45,7 | 42,7 | 24,5 | 100 ± 15 | 100 ± 15 |
| 10 | 7,8 dB/100 m | 50,3 | 47,3 | 43,8 | 40,8 | 25,0 | 100 ± 15 | 100 ± 15 |
| 16 | 9,9 dB/100 m | 47,3 | 44,2 | 39,7 | 36,7 | 25,0 | 100 ± 15 | 100 ± 15 |
| 20 | 11,1 dB/100 m | 45,8 | 42,8 | 37,7 | 34,7 | 25,0 | 100 ± 15 | 100 ± 15 |
| 25 | 12,5 dB/100 m | 44,3 | 41,3 | 35,8 | 32,8 | 24,3 | 100 ± 15 | 100 ± 15 |
| 31,25 | 14,1 dB/100 m | 42,9 | 39,9 | 33,9 | 30,9 | 23,6 | 100 ± 15 | 100 ± 15 |
| 62,5 | 20,4 dB/100 m | 38,4 | 35,4 | 27,8 | 24,8 | 21,5 | 100 ± 15 | 100 ± 15 |
| 100 | 26,4 dB/100 m | 35,3 | 32,3 | 23,8 | 20,8 | 20,1 | 100 ± 15 | 100 ± 15 |
| 155 | 33,7 dB/100 m | 32,5 | 29,4 | 19,9 | 16,9 | 15,8 | 100 ± 25 | 100 ± 15 |
| 200 | 38,9 dB/100 m | 30,8 | 27,8 | 17,7 | 14,7 | 15,0 | 100 ± 25 | 100 ± 15 |
| UL-Nennspannung |
|---|
| 300 V (CM) |
| UL-Temperatur | Betrieb | Installation | Lagerung |
|---|---|---|---|
| 75 °C | -20 °C bis +75 °C | 0 °C bis +50 °C | -20 °C bis +75 °C |
| Mindestspannung im Ruhezustand | Mindestinstallation |
|---|---|
| 1,0 Zoll (25 mm) | 2,25 Zoll (57,2 mm) |
|
Maximale Zugspannung |
25 lbs (11 kg) |
|---|---|
|
Gewicht Kabelgebinde |
22 lbs/1000 Fuß |
|
Umweltverträglichkeit |
Innenraum (nicht Riser oder Plenum), Innenraum |
|---|---|
|
Nachhaltigkeit |
Product Lens™, Umweltdeklaration (EDP, Environmental Product Declaration) verfügbar |
|
Entflammbarkeit/Brandverhalten |
UL 1685 (UL begrenzte Rauchentwicklung) |
|
NEC/UL-Compliance |
Artikel 800, CM |
|
CEC/C(UL)-Compliance |
CM |
|
ICEA-Compliance |
S-90-661 |
|
IEEE-Compliance |
IEEE 802.3bt Typ 1, Typ 2, Typ 3 |
|
NEMA-Compliance |
NEMA WC-63.1 |
|
Datenkategorie |
Kategorie 5e |
|
TIA/EIA-Compliance |
ANSI/TIA-568.2-D Kategorie 5e |
|
Leistungsprüfung durch Dritte |
Kategorie 5e Patch |
|
ISO/IEC-Compliance |
ISO/IEC 11801-1, IEC 61156-6 |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16 |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
|
Anmerkungen |
Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Druck enthält absteigende Materialmarkierungen. |
|---|
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.549 Revisionsdatum: 12.12.2023 |
|---|
| Artikelnr. | Farbe | Wicklung | Länge | UPC | Fußnote |
|---|---|---|---|---|---|
| 1592A 0101000 | Schwarz | Rolle | 1.000 ft | 612825118749 | C |
| 1592A 010U1000 | Schwarz | UnReel | 1.000 ft | 612825118732 | |
| 1592A 0061000 | Blau | Rolle | 1.000 ft | 612825118688 | C |
| 1592A 006U1000 | Blau | UnReel | 1.000 ft | 612825118671 | |
| 1592A F2V1000 | Grau | Rolle | 1.000 ft | 612825118589 | |
| 1592A F2VU1000 | Grau | UnReel | 1.000 ft | 612825118572 | |
| 1592A 0051000 | Grün | Rolle | 1.000 ft | 612825118664 | C |
| 1592A 005U1000 | Grün | UnReel | 1.000 ft | 612825118657 | |
| 1592A 0031000 | Orange | Rolle | 1.000 ft | 612825118626 | C |
| 1592A 003U1000 | Orange | UnReel | 1.000 ft | 612825118619 | |
| 1592A 0071000 | Lila | Rolle | 1.000 ft | 612825118701 | C |
| 1592A 007U1000 | Lila | UnReel | 1.000 ft | 612825118695 | |
| 1592A 0021000 | Rot | Rolle | 1.000 ft | 612825118602 | C |
| 1592A 002U1000 | Rot | UnReel | 1.000 ft | 612825118596 | |
| 1592A 0091000 | Weiß | Rolle | 1.000 ft | 612825118725 | C |
| 1592A 009U1000 | Weiß | UnReel | 1.000 ft | 612825118718 | |
| 1592A 0041000 | Gelb | Rolle | 1.000 ft | 612825118640 | |
| 1592A 004U1000 | Gelb | UnReel | 1.000 ft | 612825118633 |
