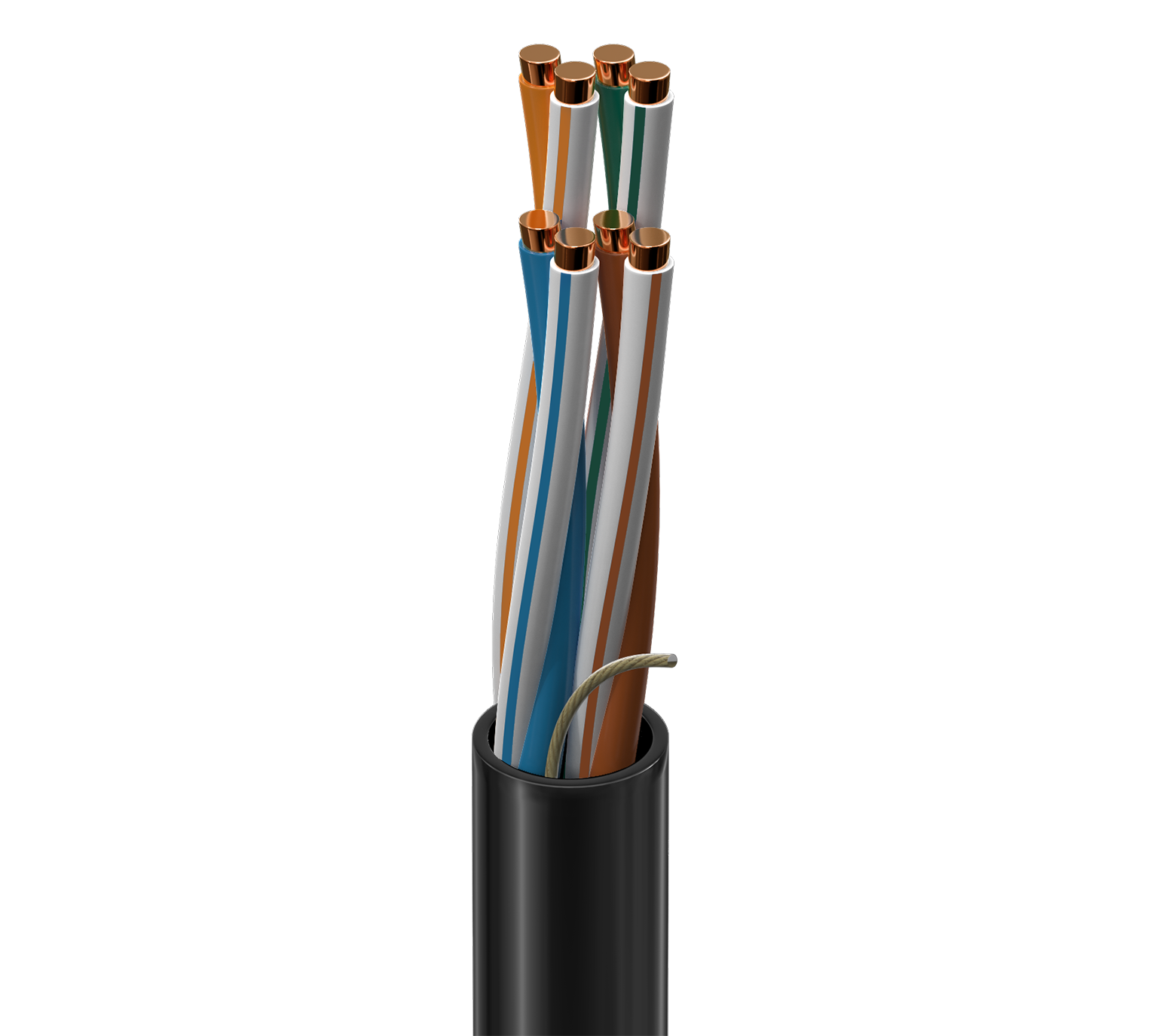

DataTuff® Cat 5e, 4 Pr #24 Sol BC (blankes Kupfer), PO-Isolierung, PVC-Ummantelung, MSHA CMR
| Mögliche Anwendungen | raue Umgebungen, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation, usw. |
|---|
| Komponente | Größe | Verseilung | Material | Anzahl der Paare | Anzahl der Elemente |
|---|---|---|---|---|---|
| Paar(e) | 24 AWG | Massiv | BC – blankes Kupfer | 4 | 4 |
| Material | Farbcodierung |
|---|---|
| PO – Polyolefin | Weiß-blauer Streifen und Blau, weiß-orangefarbener Streifen und Orange, weiß-grüner Streifen und Grün, weiß-brauner Streifen und Braun |
| Material | Nennwert Durchmesser | Ripcord |
|---|---|---|
| PVC – Polyvinylchlorid | 0,220 Zoll (5,59 mm) | Ja |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,220 Zoll (5,59 mm) |
|---|
| Max. Leiter DCR | Max. kapazitive Unsymmetrie |
|---|---|
| 93,8 Ohm/km (28,6 Ohm/1000 Fuß) | 330 pF/ft |
| Max. Verzögerung | Max. Verzögerungsversatz | Nennwert Ausbreitungsgeschwindigkeit |
|---|---|---|
| 510 ns/100 m | 45 ns/100 m | 68 % |
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Rückflussdämpfung) [dB] | Min. SRL (Rückflussdämpfung) [dB] | Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] | Max./Min. angepasste Impedanz [Ohm] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2,0 dB/100 m | 65,3 | 62,3 | 63 | 60 | 63,8 | 60,8 | 20 | 23 | 100 ± 15 | 100 ± 15 |
| 4 | 4,1 dB/100 m | 56,3 | 53,3 | 51 | 49 | 51,7 | 48,7 | 23 | 23 | 100 ± 15 | 100 ± 15 |
| 8 | 5,8 dB/100 m | 51,8 | 48,8 | 46 | 43 | 45,7 | 42,7 | 24,5 | 24,5 | 100 ± 15 | 100 ± 15 |
| 10 | 6,5 dB/100 m | 50,3 | 47,3 | 43 | 41 | 43,8 | 40,8 | 25 | 25 | 100 ± 15 | 100 ± 15 |
| 16 | 8,2 dB/100 m | 47,3 | 44,3 | 39 | 36 | 39,7 | 36,7 | 25 | 25 | 100 ± 15 | 100 ± 15 |
| 20 | 9,3 dB/100 m | 45,8 | 42,8 | 36,5 | 33,5 | 37,7 | 34,7 | 25 | 25 | 100 ± 15 | 100 ± 15 |
| 25 | 10,4 dB/100 m | 44,3 | 41,3 | 33,9 | 30,9 | 35,8 | 32,8 | 24,3 | 24,3 | 100 ± 15 | 100 ± 15 |
| 31,25 | 11,7 dB/100 m | 42,9 | 39,9 | 31 | 28 | 33,9 | 30,9 | 23,6 | 23,6 | 100 ± 15 | 100 ± 15 |
| 62,5 | 17,0 dB/100 m | 38,4 | 35,4 | 22 | 19 | 27,8 | 24,8 | 21,5 | 21,5 | 100 ± 15 | 100 ± 15 |
| 100 | 22,0 dB/100 m | 35,3 | 32,3 | 14 | 11 | 23,8 | 20,8 | 20,1 | 20,1 | 100 ± 15 | |
| 155 | 28,1 dB/100 m | 32,5 | 29,5 | 4,4 | 1,4 | 19,9 | 16,9 | 15,8 | 100 ± 25 | ||
| 200 | 32 dB/100 m | 30,8 | 27,8 | 4 | 1 | 17,7 | 14,7 | 15 | 100 ± 25 |
| UL-Nennspannung |
|---|
| 300 V (CMR), 300 V (CMX-Outdoor) |
| UL-Temperatur | Betrieb | Installation | Lagerung |
|---|---|---|---|
| 60 °C | -40 °C bis +75 °C | -20 °C bis +75 °C | -20 °C bis +75 °C |
| Mindestspannung im Ruhezustand |
|---|
| 0,5 Zoll (13 mm) |
|
Maximale Zugspannung |
35 lbs (16 kg) |
|---|---|
|
Gewicht Kabelgebinde |
23 lbs/1000 Fuß |
|
Umweltverträglichkeit |
Indoor/Outdoor, Indoor, Outdoor, Sonnenlichtbeständigkeit, Ölbeständigkeit |
|---|---|
|
Entflammbarkeit/Brandverhalten |
UL1666 Riser, FT4, IEEE 1202 vertikaler Flammtest, IEC 60332-1-2 |
|
CPR-Compliance |
CPR Euroklasse: Eca |
|
NEC/UL-Compliance |
Artikel 800, CMR, CMX-Outdoor, CMG |
|
CEC/C(UL)-Compliance |
CMX-Outdoor;CMG |
|
Datenkategorie |
Kategorie 5e |
|
TIA/EIA-Compliance |
ANSI/TIA-568.2-D Kategorie 5e |
|
Leistungsprüfung durch Dritte |
Kategorie 5e |
|
ISO/IEC-Compliance |
ISO/IEC 11801-1, IEC 61156-5 |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16 |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
|
Weitere Standard-Compliance(s) |
P-07-KA060003-MSHA |
|
Anmerkungen |
Betriebstemperaturen sind abhängig von der Längenabstufung. Kabel besteht -40 °C Kaltbiegung nach UL 1581. |
|---|
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.531 Revisionsdatum: 29.04.2024 |
|---|
| Artikelnr. | Farbe | Wicklung | Länge | UPC | Fußnote |
|---|---|---|---|---|---|
| 7918A 01010000 | Schwarz | 612825191179 | C | ||
| 7918A 0101000 | Schwarz | Rolle | 1.000 ft | 612825191162 | C |
| 7918A 0102000 | Schwarz | Rolle | 2.000 ft | 612825191186 | C |
| 7918A 0061000 | Blau | Rolle | 1.000 ft | 612825191155 | C |
