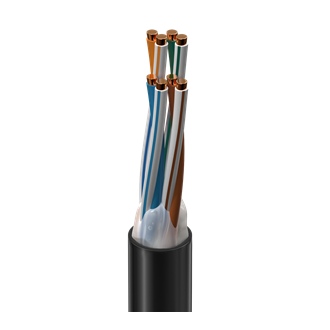

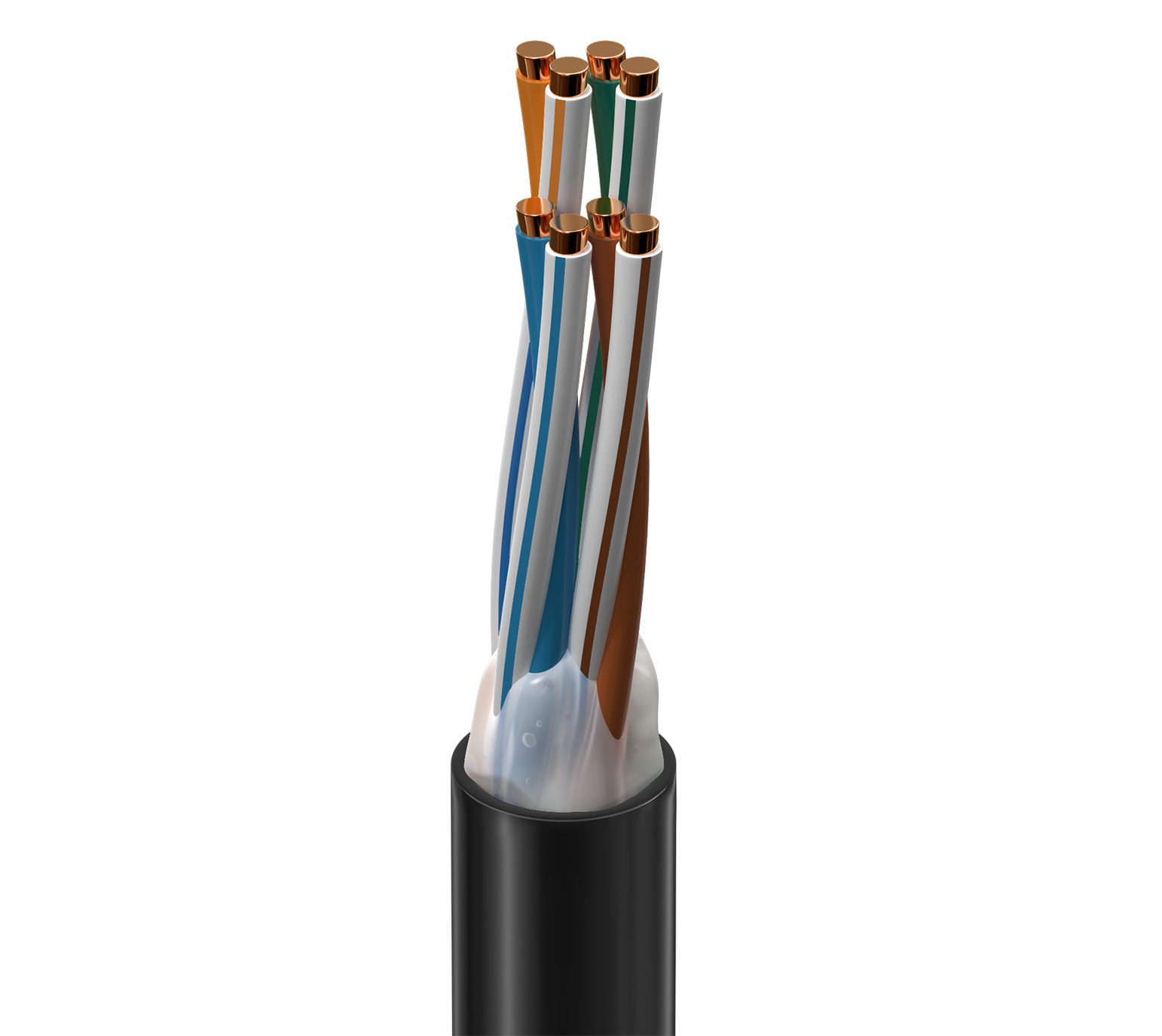

Industrielles Ethernet Cat 5e, 4 Bonded-Pair 24AWG (massiv) blankes Kupfer, PO-Isolierung, PE-Außenmantel, Polymer-Gel-wasserblockiert OSP BURIAL

Verfügbarkeit:

Global
Status:

Aktiv

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Vergraben, raue Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation usw.
Patent	Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Konstruktionsmerkmale

Leiter

Element	Size	Stranding	Material	No. of Pairs
Pair(s)	24 AWG	Solid	BC - Bare Copper	4

Isolierung

Material	Color Code
PO - Polyolefin	White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

Bonded-Pair	Ja

Wasserabweisend	Gelfüllung

Äußere Ummantelung

Material	Nom. Diameter	Ripcord
PE - Polyethylene	0.230 in (5.84 mm)	No

Gesamtdurchmesser des Kabels (Nennwert)	0,230 Zoll (5,84 mm)

Elektrische Kenndaten

Elektrik

Max. Conductor DCR	Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft)	150 pF/ft

Verzögerung

Max. Delay Skew	Nom. Velocity of Prop.
45 ns/100m	70%

Hochfrequenz

Frequency [MHz]	Max. Insertion Loss (Attenuation)	Min. NEXT [dB]	Min. PSNEXT [dB]	Min. ACR [dB]	Min. PSACR [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Min. SRL (Structural Return Loss) [dB]	Max./Min. Input Impedance (unFitted) [Ohm]	Max./Min. Fitted Impedance [Ohm]
1	2.0 dB/100m	65.3	62.3	63	60	63.8	60.8	20	23	100 ± 15	102.5 ± 7.5
4	4.1 dB/100m	56.3	53.3	51	49	51.7	48.7	23.6	23	100 ± 15	102.5 ± 7.5
8	5.8 dB/100m	51.8	48.8	46	43	45.7	42.7	25.4	24.5	100 ± 15	101 ± 6
10	6.5 dB/100m	50.3	47.3	43	41	43.8	40.8	26	25	100 ± 15	101 ± 6
16	8.2 dB/100m	47.3	44.3	39	36	39.7	36.7	26	25	100 ± 15	101 ± 6
20	9.3 dB/100m	45.8	42.8	36.5	33.5	37.7	34.7	26	25	100 ± 15	101 ± 6
25	10.4 dB/100m	44.3	41.3	33.9	30.9	35.8	32.8	25.5	24.3	100 ± 15	101 ± 6
31.25	11.7 dB/100m	42.9	39.9	31	28	33.9	30.9	25	23.6	100 ± 15	101 ± 6
62.5	17.0 dB/100m	38.4	35.4	22	19	27.8	24.8	23.5	21.5	100 ± 15	101 ± 6
100	22.0 dB/100m	35.3	32.3	14	11	23.8	20.8	22.5	20.1	100 ± 15
155	28.1 dB/100m	32.5	29.5	4.4	1.4	19.9	16.9	15.8		100 ± 25
200	32 dB/100m	30.8	27.8	4	1	17.7	14.7	15		100 ± 25

Speisung

Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

Operating	Installation	Storage
-40°C To +75°C	-25°C To +75°C	-40°C To +85°C

Biegeradius

Stationary Min.
1 in (25 mm)

Maximale Zugspannung	40 lbs (18 kg)
Gewicht Kabelgebinde	22 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Außenbereich, Außenbereich, Nicht-halogeniert, Sonnenlichtbeständigkeit, Ölbeständigkeit
CPR-Compliance	CPR Euroklasse: Fca
Datenkategorie	Kategorie 5e
TIA/EIA-Compliance	ANSI/TIA-568.2-D Kategorie 5e
Leistungsprüfung durch Dritte	Kategorie 5e
ISO/IEC-Compliance	ISO/IEC 11801-1, IEC 61156-5
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16
APAC-Compliance	China RoHS II (GB/T 26572-2011)

Produkthinweise

Anmerkungen	EtherNet IP ist eine Marke von ControlNet International Ltd. unter Lizenz der DeviceNet Vendor Association, Inc. Die Betriebstemperatur ist abhängig von der Lastminderung nach Länge. Es wird nicht garantiert, dass das Kabel die TIA 568.2-Spezifikation für Verzögerungen über Längen von 90 m erfüllt. Vollständig wasserdicht. Geeignet für die Erdverlegung oder den Einsatz in Gebäuden an nassen Standorten. Nicht empfohlen für Anwendungen mit direkter Erdverlegung ohne zusätzlichen Quetsch- und Aufprallschutz. Ein zusätzlicher Quetsch- und Aufprallschutz umfasst eine Kabelpanzerung, die Installation in Kabelkanälen oder die Installation mit darüber liegenden Barrieren gemäß Belden Technical Bulletin T/8-6. Nicht für die Vergrabung in Gebieten vorgesehen, in denen die Bodentemperatur über längere Zeit 60 °C übersteigt.
