Kabel der Kategorie 5e

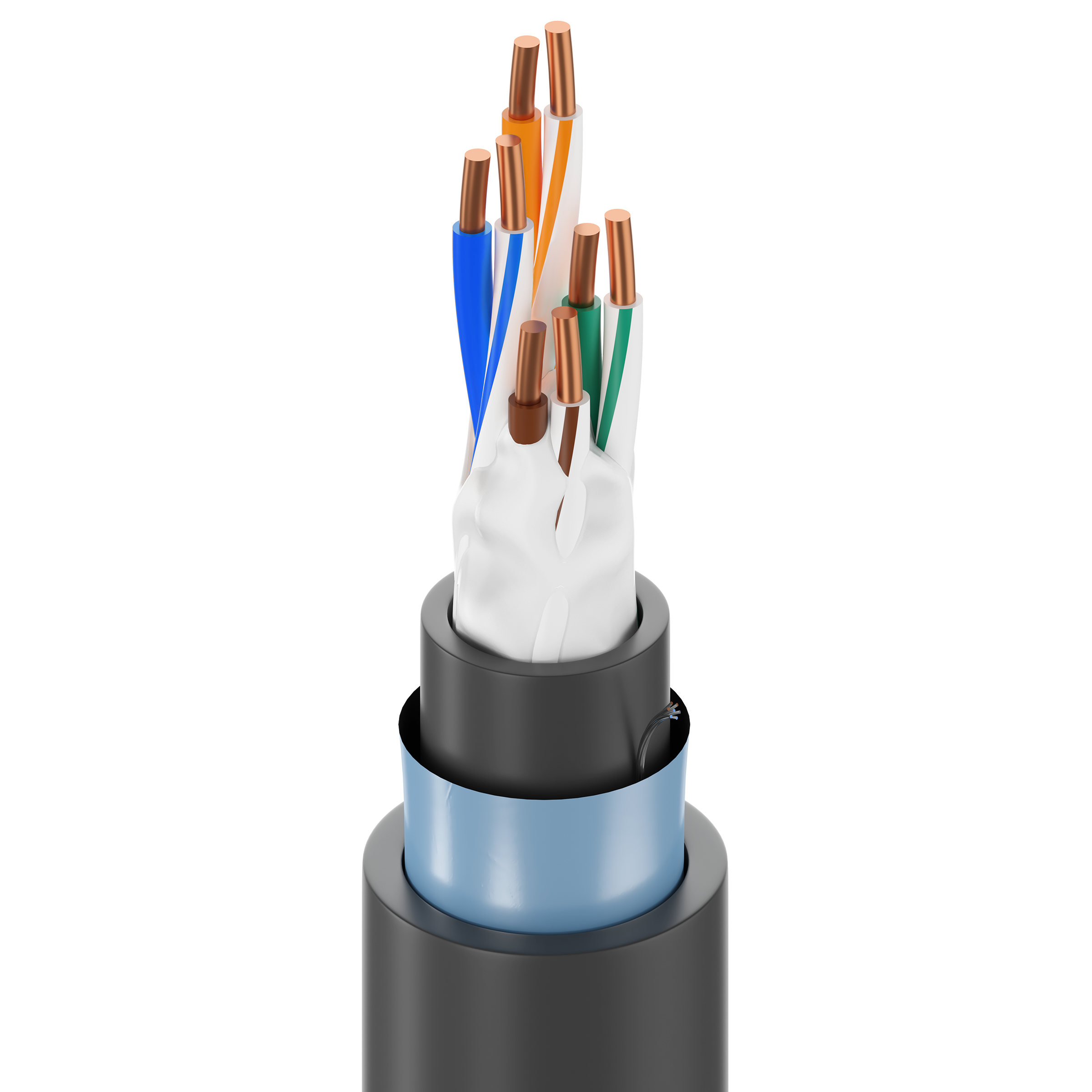

Industrial Ethernet Cat 5e, 4 Bonded-Pair 24AWG (massives) blankes Kupfer, PO-Isolierung, Gesamte Beldfoil®-Abschirmung, PO-Innenummantelung, äußere Ummantelung aus PO, Wasserabweisendes Polymer-Gel, OSP Erdverlegung

Verfügbarkeit:

Global
Status:

Aktiv

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Alle aufklappen

Produktbeschreibung

Mögliche Anwendungen	Erdverlegung, raue Umgebungen, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation, usw.
Patent	Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen über Patente finden Sie auf https://www.belden.com/patents.

Konstruktionsmerkmale

Leiter

Komponente	Größe	Verseilung	Material	Anzahl der Paare
Paar(e)	24 AWG	Massiv	BC – blankes Kupfer	4

Isolierung

Material	Farbcodierung
PO – Polyolefin	Weiß-blauer Streifen und Blau, weiß-orangefarbener Streifen und Orange, weiß-grüner Streifen und Grün, weiß-brauner Streifen und Braun

Bonded-Pair	Ja

Innere Ummantelung

Material	Nennwert Durchmesser
PO – Polyolefin	0,230 Zoll (5,84 mm)

Äußere Abschirmung

Abschirmungstyp	Material	Abdeckung	Beidrahttyp
Band	Bi-Laminat (Alum + Poly)	100 %	24 AWG (7 x 32) TC (verzinntes Kupfer)

Wasserabweisend	Gelfüllung

Äußere Ummantelung

Material	Nennwert Durchmesser	Ripcord
PO – Polyolefin	0,276 Zoll (7,01 mm)	Nein

Gesamtdurchmesser des Kabels (Nennwert)	0,276 Zoll (7,01 mm)

Elektrische Kenndaten

Elektrik

Max. Leiter DCR	Max. kapazitive Unsymmetrie
93,8 Ohm/km (28,6 Ohm/1000 Fuß)	330 pF/ft

Verzögerung

Max. Verzögerungsversatz	Nennwert Ausbreitungsgeschwindigkeit
45 ns/100 m	70 %

Hochfrequenz

Frequenz [MHz]	Max. Einfügungsverlust (Dämpfung)	Min. NEXT [dB]	Min. PSNEXT [dB]	Min. ACR [dB]	Min. PSACR [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Rückflussdämpfung) [dB]	Min. SRL (Rückflussdämpfung) [dB]	Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm]	Max./Min. angepasste Impedanz [Ohm]
1	2,0 dB/100 m	65,3	62,3	63	60	63,8	60,8	20	23	100 ± 15	100 ± 15
4	4,1 dB/100 m	56,3	53,3	51	49	51,7	48,7	23	23	100 ± 15	100 ± 15
8	5,8 dB/100 m	51,8	48,8	46	43	45,7	42,7	24,5	24,5	100 ± 15	100 ± 15
10	6,5 dB/100 m	50,3	47,3	43	41	43,8	40,8	25	25	100 ± 15	100 ± 15
16	8,2 dB/100 m	47,3	44,3	39	36	39,7	36,7	25	25	100 ± 15	100 ± 15
20	9,3 dB/100 m	45,8	42,8	36,5	33,5	37,7	34,7	25	25	100 ± 15	100 ± 15
25	10,4 dB/100 m	44,3	41,3	33,9	30,9	35,8	32,8	24,3	24,3	100 ± 15	100 ± 15
31,25	11,7 dB/100 m	42,9	39,9	31	28	33,9	30,9	23,6	23,6	100 ± 15	100 ± 15
62,5	17,0 dB/100 m	38,4	35,4	22	19	27,8	24,8	21,5	21,5	100 ± 15	100 ± 15
100	22,0 dB/100 m	35,3	32,3	14	11	23,8	20,8	20,1	20,1	100 ± 15

Speisung

Nennspannung
300 V

Mechanische Kenndaten

Temperatur

Betrieb	Installation	Lagerung
-40 °C bis +75 °C	-25 °C bis +75 °C	-40 °C bis +85 °C

Biegeradius

Mindestspannung im Ruhezustand
2,75 Zoll (69,9 mm)

Maximale Zugspannung	40 lbs (18 kg)
Gewicht Kabelgebinde	33 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Außenbereich, Außenbereich, Nicht-halogeniert, Sonnenlichtbeständigkeit, Ölbeständigkeit
CPR-Compliance	CPR Euroklasse: Fca
NEMA-Compliance	NEMA WC-63.1
Datenkategorie	Kategorie 5e
TIA/EIA-Compliance	ANSI/TIA-568.2-D Kategorie 5e
Leistungsprüfung durch Dritte	Kategorie 5e
ISO/IEC-Compliance	ISO/IEC 11801-1, IEC 61156-5
Einhaltung der europäischen Richtlinien	EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16
APAC-Compliance	China RoHS II (GB/T 26572-2011)

Produkthinweise

Anmerkungen	Betriebstemperaturen sind abhängig von der Längenabstufung. Das Kabel erfüllt -40 °C Kaltbiegung nach UL 1581. Sequenzielle Markierung im Abstand von zwei Fuß. Vollständig feuchtigkeitsdicht mit wasserabweisendem Polymer-Gel-Material. Geeignet für die Erdverlegung oder den Einsatz an nassen Standorten im Freien. Nicht empfohlen für Anwendungen mit direkter Erdverlegung ohne zusätzlichen Quetsch- und Aufprallschutz. Ein zusätzlicher Quetsch- und Aufprallschutz umfasst eine Kabelpanzerung, die Installation in Kabelkanälen oder die Installation mit darüber liegenden Barrieren gemäß Belden Technical Bulletin T/8-6. Es kann nicht garantiert werden, dass das Kabel die TIA 568.2-Spezifikation für Verzögerungen über 90 m erfüllt.

Anmerkungen

Betriebstemperaturen sind abhängig von der Längenabstufung. Das Kabel erfüllt -40 °C Kaltbiegung nach UL 1581. Sequenzielle Markierung im Abstand von zwei Fuß. Vollständig feuchtigkeitsdicht mit wasserabweisendem Polymer-Gel-Material. Geeignet für die Erdverlegung oder den Einsatz an nassen Standorten im Freien. Nicht empfohlen für Anwendungen mit direkter Erdverlegung ohne zusätzlichen Quetsch- und Aufprallschutz. Ein zusätzlicher Quetsch- und Aufprallschutz umfasst eine Kabelpanzerung, die Installation in Kabelkanälen oder die Installation mit darüber liegenden Barrieren gemäß Belden Technical Bulletin T/8-6. Es kann nicht garantiert werden, dass das Kabel die TIA 568.2-Spezifikation für Verzögerungen über 90 m erfüllt.
