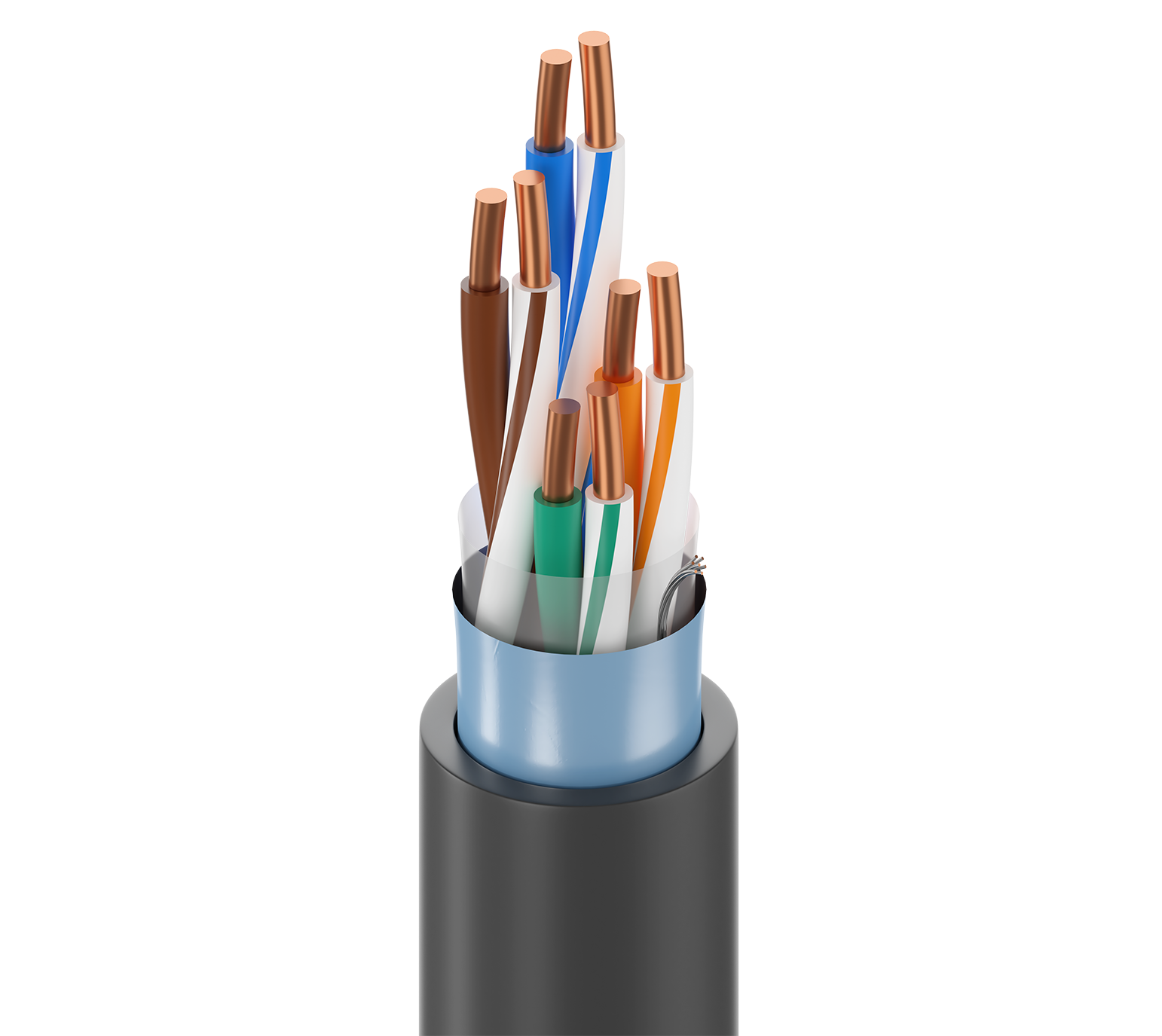

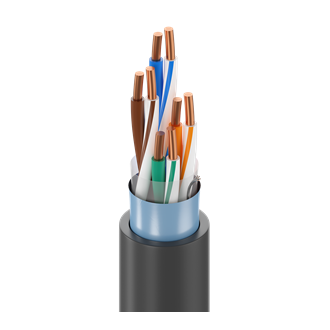

DataTuff® Cat 5e, 4 Bonded-Pair #23 Sol BC, PO-Isolierung, OS, PVC-Ummantelung, CMR AWM 21047
| Mögliche Anwendungen | störungsreiche Umgebung, Bergbau, im Schrank mit Hochspannungsgeräten, wie z. B. Motorsteuerungszentralen, raue Umgebungen, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation, usw. |
|---|---|
|
Patent |
Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents. |
| Komponente | Größe | Verseilung | Material | Anzahl der Paare | Anzahl der Elemente |
|---|---|---|---|---|---|
| Paar(e) | 24 AWG | Massiv | BC – blankes Kupfer | 4 | 4 |
| Material | Farbcodierung |
|---|---|
| PO – Polyolefin | Weiß-blauer Streifen und Blau, weiß-orangefarbener Streifen und Orange, weiß-grüner Streifen und Grün, weiß-brauner Streifen und Braun |
|
Bonded-Pair |
Ja |
|---|
| Abschirmungstyp | Material | Abdeckung | Beidrahttyp |
|---|---|---|---|
| Band | Polyester + Bi-Laminat (Alum + Poly) | 100 % | 24 AWG (7 x 32) TC (verzinntes Kupfer) |
| Material | Nennwert Durchmesser |
|---|---|
| PVC – Polyvinylchlorid | 0,275 Zoll (6,99 mm) |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,275 Zoll (6,99 mm) |
|---|
| Max. Leiter DCR | Max. kapazitive Unsymmetrie |
|---|---|
| 93,8 Ohm/km (28,6 Ohm/1000 Fuß) | 150 pF/ft |
| Max. Verzögerung | Max. Verzögerungsversatz | Nennwert Ausbreitungsgeschwindigkeit |
|---|---|---|
| 538 ns/100 m | 45 ns/100 m | 70 % |
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Rückflussdämpfung) [dB] | Min. SRL (Rückflussdämpfung) [dB] | Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] | Max./Min. angepasste Impedanz [Ohm] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2,0 dB/100 m | 65,3 | 62,3 | 63 | 60 | 63,8 | 60,8 | 20 | 20 | 100 ± 15 | 100 ± 15 |
| 4 | 4,1 dB/100 m | 56,3 | 53,3 | 51 | 49 | 51,7 | 48,7 | 23,6 | 23,6 | 100 ± 15 | 100 ± 15 |
| 8 | 5,8 dB/100 m | 51,8 | 48,8 | 46 | 43 | 45,7 | 42,7 | 25,4 | 25,4 | 100 ± 15 | 100 ± 15 |
| 10 | 6,5 dB/100 m | 50,3 | 47,3 | 43 | 41 | 43,8 | 40,8 | 26 | 26 | 100 ± 15 | 100 ± 15 |
| 16 | 8,2 dB/100 m | 47,3 | 44,3 | 39 | 36 | 39,7 | 36,7 | 26 | 26 | 100 ± 15 | 100 ± 15 |
| 20 | 9,3 dB/100 m | 45,8 | 42,8 | 36,5 | 33,5 | 37,7 | 34,7 | 26 | 26 | 100 ± 15 | 100 ± 15 |
| 25 | 10,4 dB/100 m | 44,3 | 41,3 | 33,9 | 30,9 | 35,8 | 32,8 | 25,5 | 25,5 | 100 ± 15 | 100 ± 15 |
| 31,25 | 11,7 dB/100 m | 42,9 | 39,9 | 31 | 28 | 33,9 | 30,9 | 25 | 25 | 100 ± 15 | 100 ± 15 |
| 62,5 | 17,0 dB/100 m | 38,4 | 35,4 | 22 | 19 | 27,8 | 24,8 | 23,5 | 23,5 | 100 ± 15 | 100 ± 15 |
| 100 | 22,0 dB/100 m | 35,3 | 32,3 | 14 | 11 | 23,8 | 20,8 | 22,5 | 22,5 | 100 ± 15 | |
| 200 | 32,4 dB/100 m | 27,8 | 1 | 14,7 | 100 ± 25 |
| UL-Nennspannung |
|---|
| 300 V (CMR, CMX-Außenbereich), 600 V (AWM 21047) |
| UL-Temperatur | Betrieb | Installation | Lagerung |
|---|---|---|---|
| 60 °C | -40 °C bis +75 °C | -25 °C bis +75 °C | -40 °C bis +75 °C |
| Mindestspannung im Ruhezustand |
|---|
| 2,10 Zoll (53,3 mm) |
|
Maximale Zugspannung |
35 lbs (16 kg) |
|---|---|
|
Gewicht Kabelgebinde |
32 lbs/1000 Fuß |
|
Umweltverträglichkeit |
Indoor/Outdoor, Indoor, Outdoor, Sonnenlichtbeständigkeit, Ölbeständigkeit |
|---|---|
|
Entflammbarkeit/Brandverhalten |
UL1666 Riser, FT4, IEC 60332-1-2 |
|
CPR-Compliance |
CPR Euroklasse: Eca; CPR UKCA Klasse: Eca |
|
NEC/UL-Compliance |
Artikel 800, CMR, CMX-Außenbereich |
|
AWM-Compliance |
AWM 21047 |
|
CEC/C(UL)-Compliance |
CMR |
|
NEMA-Compliance |
NEMA WC-63.1 |
|
Datenkategorie |
Kategorie 5e |
|
TIA/EIA-Compliance |
ANSI/TIA-568.2-D Kategorie 5e |
|
ISO/IEC-Compliance |
ISO/IEC 11801-1, IEC 61156-5 |
|
Einhaltung der europäischen Richtlinien |
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16 |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
|
Anmerkungen |
EtherNet/IP ist eine Marke von ControlNet International, Ltd. unter Lizenz der Open DeviceNet Vender Association, Inc. Die Betriebstemperaturen unterliegen einer Längenabstufung. Das Kabel besteht -40 °C Kaltbiegung nach UL 1581. *Spezieller RJ45-Stecker erforderlich. Siehe WWW. BELDEN.COM – Werkzeuge – Steckverbinder Querverweis. Nicht geeignet für 600 V elektrische Energieversorgung. |
|---|
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.567 Revisionsdatum: 29.04.2024 |
|---|
| Artikelnr. | Farbe | Wicklung | Länge | UPC | Fußnote |
|---|---|---|---|---|---|
| 7958A 0101000 | Schwarz | Rolle | 1.000 ft | 612825192084 | C |
| 7958A 0102000 | Schwarz | Rolle | 2.000 ft | 612825192091 | |
| 7958A 0061000 | Blau | 612825192060 | C | ||
| 7958A 0061000 | Blau | Rolle | 1.000 ft | 612825192060 | C |
| 7958A 0081000 | Grau | Rolle | 1.000 ft | 612825192077 | C |
| 7958A 0021000 | Rot | Rolle | 1.000 ft | 612825192053 | C |
| 7958A 1NH1000 | Blaugrün | Rolle | 1.000 ft | 612825192107 | C |
