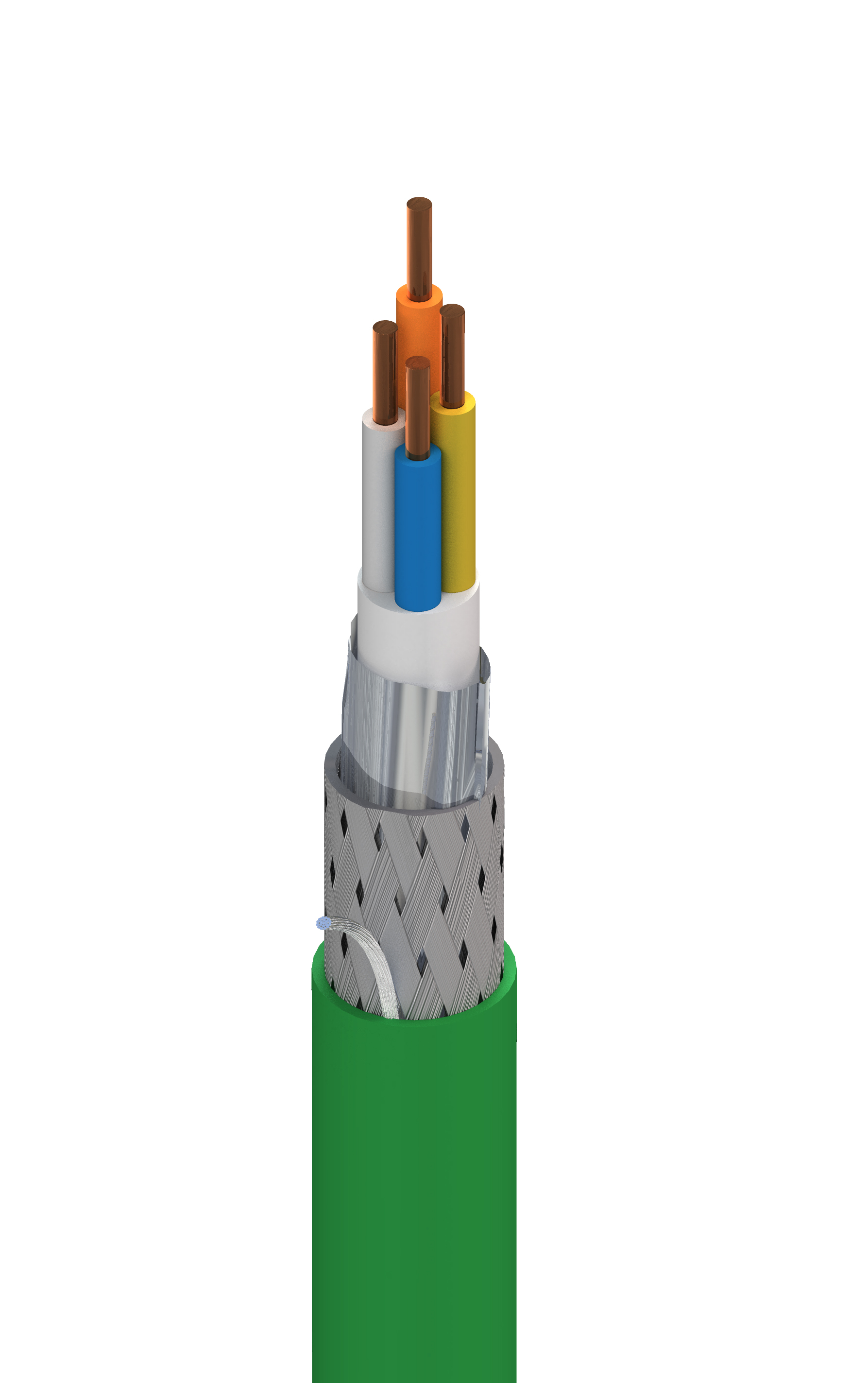

Artikelnummer: 7960A
DataTuff® Cat 5e, Quad (2 Pr) #22 Sol BC (blankes Kupfer), PO-Isolierung, OS+TC Brd, PVC-Ummantelung, CMG CMX-Outdoor
Industrial Ethernet Cat 5e, Vierfach (2 Paar) 22 AWG (massiv) blanke Kupferkabel, PO-Isolierung, Overall Beldfoil® + Geflecht aus verzinntem Kupfer (85 %) Abschirmung, äußere Ummantelung aus PVC, CMG CMX-Outdoor
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | PROFINET, Outdoor, raue Umgebungen, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation, usw. |
|---|
Konstruktionsmerkmale
Leiter
| Komponente | Größe | Verseilung | Material | Anzahl der Elemente |
|---|---|---|---|---|
| Quad(s) | 22 AWG | Massiv | BC – blankes Kupfer | 1 |
Isolierung
| Material | Farbcodierung |
|---|---|
| PO – Polyolefin | Weiß, Blau, Gelb, Orange |
Innere Ummantelung
| Material | Nennwert Durchmesser |
|---|---|
| PE – Polyethylen | 0,164 Zoll (4,17 mm) |
Äußere Abschirmung
| Abschirmungstyp | Material | Abdeckung |
|---|---|---|
| Band | Bi-Laminat (Alum + Poly) | 100 % |
| Geflecht | Verzinntes Kupfer (TC) | 85 % |
Äußere Ummantelung
| Material | Nennwert Durchmesser | Ripcord |
|---|---|---|
| PVC – Polyvinylchlorid | 0,265 Zoll (6,73 mm) | Nein |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,265 Zoll (6,73 mm) |
|---|
Elektrische Kenndaten
Elektrik
| Max. Leiter DCR | Max. kapazitive Unsymmetrie |
|---|---|
| 57 Ohm/km (17 Ohm/1000 Fuß) | 150 pF/ft |
Verzögerung
| Max. Verzögerung | Nennwert Ausbreitungsgeschwindigkeit |
|---|---|
| 552 ns/100 m | 70 % |
Hochfrequenz
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Rückflussdämpfung) [dB] | Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] | Max./Min. angepasste Impedanz [Ohm] |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 2,1 dB/100 m | 65,3 | 62,3 | 63,2 | 63,8 | 60,8 | 23 | 100 ± 20,2 | 105 ±10 |
| 4 | 4,0 dB/100 m | 56,3 | 53,3 | 56,3 | 51,7 | 48,7 | 23 | 100 ± 14,2 | 100 ±10 |
| 8 | 5,6 dB/100 m | 51,8 | 48,8 | 46,2 | 45,7 | 42,7 | 23 | 100 ± 11,3 | 100 ±10 |
| 10 | 6,3 dB/100 m | 50,3 | 47,3 | 43,9 | 43,8 | 40,8 | 25 | 100 ± 11,3 | 100 ±10 |
| 16 | 8,0 dB/100 m | 47,3 | 44,3 | 35,2 | 39,7 | 36,7 | 25 | 100 ± 11,3 | 100 ±10 |
| 20 | 9,0 dB/100 m | 45,8 | 42,8 | 36,5 | 37,7 | 34,7 | 25 | 100 ± 11,3 | 100 ±10 |
| 25 | 10,1 dB/100 m | 44,3 | 41,3 | 34,2 | 35,8 | 32,8 | 25,5 | 100 ± 11,3 | 100 ±10 |
| 31,25 | 11,4 dB/100 m | 42,9 | 39,9 | 31,3 | 33,9 | 30,9 | 23,6 | 100 ± 13,2 | 100 ±10 |
| 62,5 | 16,5 dB/100 m | 38,4 | 35,4 | 21,6 | 27,8 | 24,8 | 21,5 | 100 ± 16,9 | 100 ±10 |
| 100 | 21,3 dB/100 m | 35,3 | 32,3 | 17,1 | 23,8 | 20,8 | 20,1 | 100 ± 20,0 | 100 ±10 |
Speisung
| UL-Nennspannung |
|---|
| 300 V (CMG, CMX-Outdoor), 600 V (AWM 21047) |
Mechanische Kenndaten
Temperatur
| UL-Temperatur | Betrieb | Installation | Lagerung |
|---|---|---|---|
| 60 °C | -40 °C bis +80 °C | -25 °C bis +60 °C | -40 °C bis +80 °C |
Biegeradius
| Mindestspannung im Ruhezustand |
|---|
| 2,560 Zoll (65,02 mm) |
|
Maximale Zugspannung |
55 lbs (25 kg) |
|---|---|
|
Gewicht Kabelgebinde |
41 lbs/1000 Fuß |
Standards und Compliance
|
Umweltverträglichkeit |
Indoor/Outdoor, Indoor, Outdoor, Sonnenlichtbeständigkeit, Ölbeständigkeit |
|---|---|
|
Entflammbarkeit/Brandverhalten |
UL 1685, FT4, IEEE 1202 vertikaler Flammtest, IEC 60332-1-2 |
|
CPR-Compliance |
CPR Euroklasse: Eca |
|
NEC/UL-Compliance |
Artikel 800, CMG, CMX-Außenbereich, ITC, PLTC |
|
AWM-Compliance |
AWM 21047 |
|
CEC/C(UL)-Compliance |
CMX-Outdoor;CMG |
|
NEMA-Compliance |
NEMA WC-63.1 |
|
Datenkategorie |
Kategorie 5e |
|
TIA/EIA-Compliance |
ANSI/TIA-568.2-D Kategorie 5e |
|
ISO/IEC-Compliance |
ISO/IEC 11801-1, IEC 61156-5 |
|
Einhaltung der europäischen Richtlinien |
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16 |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
Produkthinweise
|
Anmerkungen |
Betriebstemperatur abhängig von der Längeneinstufung. Kabel besteht -40 °C Kaltbiegung nach UL 1581. Grenzwerte unter 4 MHz sind nur zur Information. |
|---|
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.427 Revisionsdatum: 29.04.2024 |
|---|
Belden.GenericSpecificationTitle
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.427 Revisionsdatum: 29.04.2024 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Wicklung | Länge | UPC/EAN |
|---|---|---|---|---|
| 7960A.00305 | Grün | Rolle | 305 m | 8719605016775 |
| 7960A.00610 | Grün | Rolle | 610 m | 8719605016782 |
| 7960A 1SW1000 | Grün, RAL 6018 | 612825367291 | ||
| 7960A 1SW2000 | Grün, RAL 6018 | 612825367307 |
