Produktnummer: 7961A

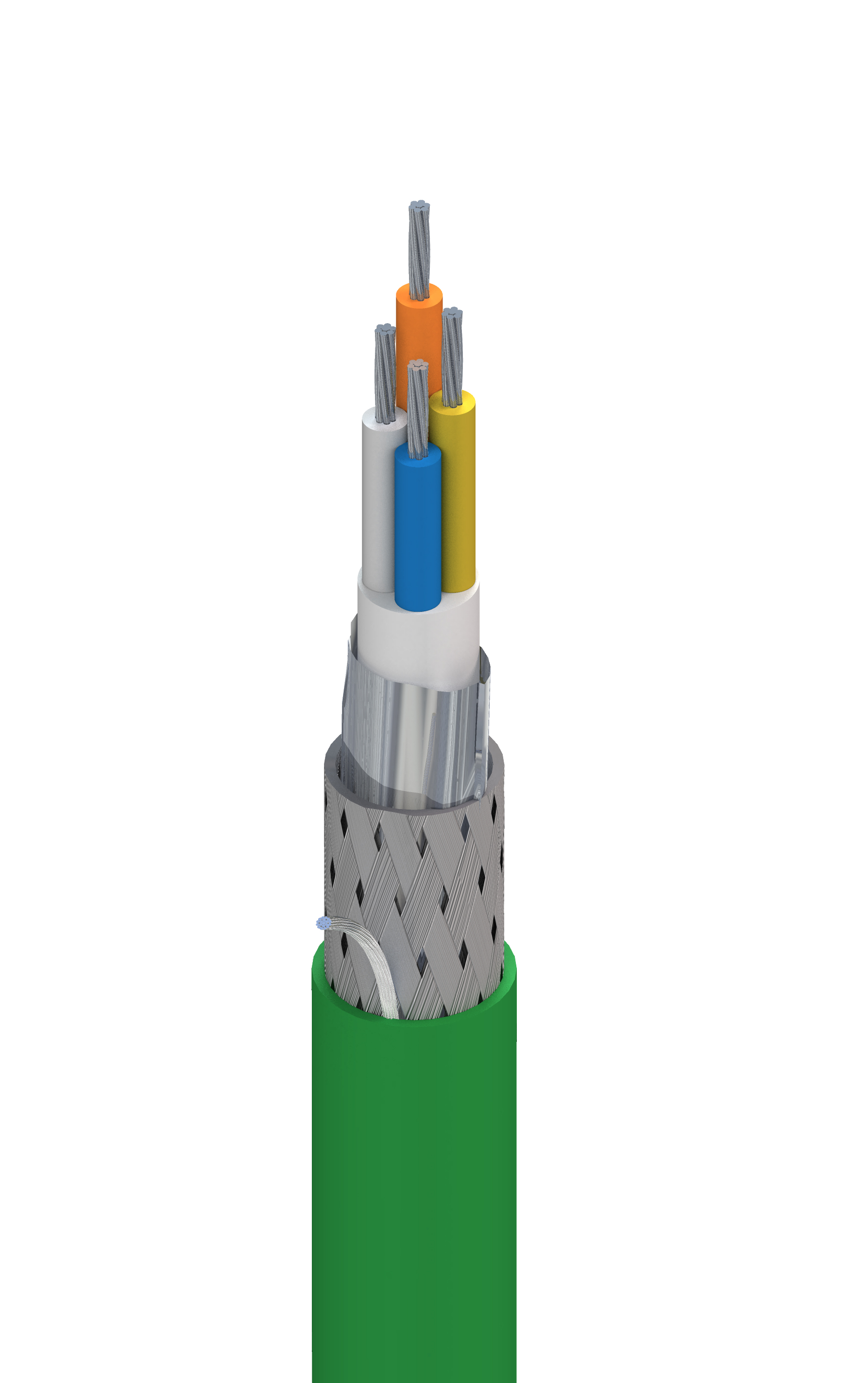

DataTuff® Cat 5e, 1 Quad (2 Pr) #22 Str TC, PO Ins, OS+TC Brd, PVC Jkt, CMG CMX-Outdoor

Industrielles Ethernet Cat 5e, 1 Quad (2 Paar) 22AWG (7x30) verzinntes Kupfer, PO-Isolierung, Gesamtabschirmung aus Belfoil®+verzinntem Kupfergeflecht (85 %), PVC-Außenmantel, CMG CMX-Outdoor

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
7961A
  • 7961A
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

PROFINET, Außenbereich, raue Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation usw.

Leiter

Element Size Stranding Material
Quad(s) 22 AWG 7x30 TC - Tinned Copper

Isolierung

Material Color Code
PO - Polyolefin White, Blue, Yellow, Orange

Innere Ummantelung

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.164 in (4.17 mm)

Äußere Abschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 85%

Äußere Ummantelung

Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.272 in (6.91 mm) No

Gesamtdurchmesser des Kabels (Nennwert)

0,272 Zoll (6,91 mm)

Elektrik

Max. Conductor DCR Max. Capacitance Unbalance
57 Ohm/km (17 Ohm/1000ft) 150 pF/ft

Verzögerung

Max. Delay Nom. Velocity of Prop.
552 ns/100m 70%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm]
1 2.1 dB/100m 65.3 62.3 63.2 63.8 60.8 23 100 ± 20.2 105 ±10
4 4.0 dB/100m 56.3 53.3 56.3 51.7 48.7 23 100 ± 14.2 100 ±10
8 5.6 dB/100m 51.8 48.8 46.2 45.7 42.7 23 100 ± 11.3 100 ±10
10 6.3 dB/100m 50.3 47.3 43.9 43.8 40.8 25 100 ± 11.3 100 ±10
16 8.0 dB/100m 47.3 44.3 35.2 39.7 36.7 25 100 ± 11.3 100 ±10
20 9.0 dB/100m 45.8 42.8 36.5 37.7 34.7 25 100 ± 11.3 100 ±10
25 10.1 dB/100m 44.3 41.3 34.2 35.8 32.8 25.5 100 ± 11.3 100 ±10
31.25 11.4 dB/100m 42.9 39.9 31.3 33.9 30.9 23.6 100 ± 13.2 100 ±10
62.5 16.5 dB/100m 38.4 35.4 21.6 27.8 24.8 21.5 100 ± 16.9 100 ±10
100 21.3 dB/100m 35.3 32.3 17.1 23.8 20.8 20.1 100 ± 20.0 100 ±10

Speisung

UL Voltage Rating
300 V (CMG, CMX-Outdoor), 600 V (AWM 21047)

Temperatur

UL Temperature Operating Installation Storage
60°C -40°C To +80°C -20°C To +60°C -40°C To +80°C

Biegeradius

Stationary Min.
2.560 in (65.02 mm)

Maximale Zugspannung

55 lbs (25 kg)

Gewicht Kabelgebinde

43 Pfund/1000 Fuß

Umweltverträglichkeit

Indoor/Outdoor, Indoor, Outdoor, Sonnenlichtbeständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

UL 1685, FT4, IEEE 1202 vertikaler Flammtest, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMG, CMX-Außenbereich, ITC, PLTC

AWM-Compliance

AWM 21047

CEC/C(UL)-Compliance

CMX-Outdoor;CMG

NEMA-Compliance

NEMA WC-63.1

Datenkategorie

Kategorie 5e

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 5e

ISO/IEC-Compliance

ISO/IEC 11801-1, IEC 61156-6

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Betriebstemperatur abhängig von der Längeneinstufung. Das Kabel besteht eine Kaltbiegung von -40 °C gemäß UL 1581. Grenzwerte unter 4 MHz dienen nur zur Information.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.433 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.433 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC/EAN
7961A.00305 Grün Rolle 305 m 8719605016799
7961A.00610 Grün Rolle 610 m 8719605016805
7961A 1SW1000 Grün, RAL 6018 612825367314
7961A 1SW2000 Grün, RAL 6018 612825367321
