Produktnummer: 121872A

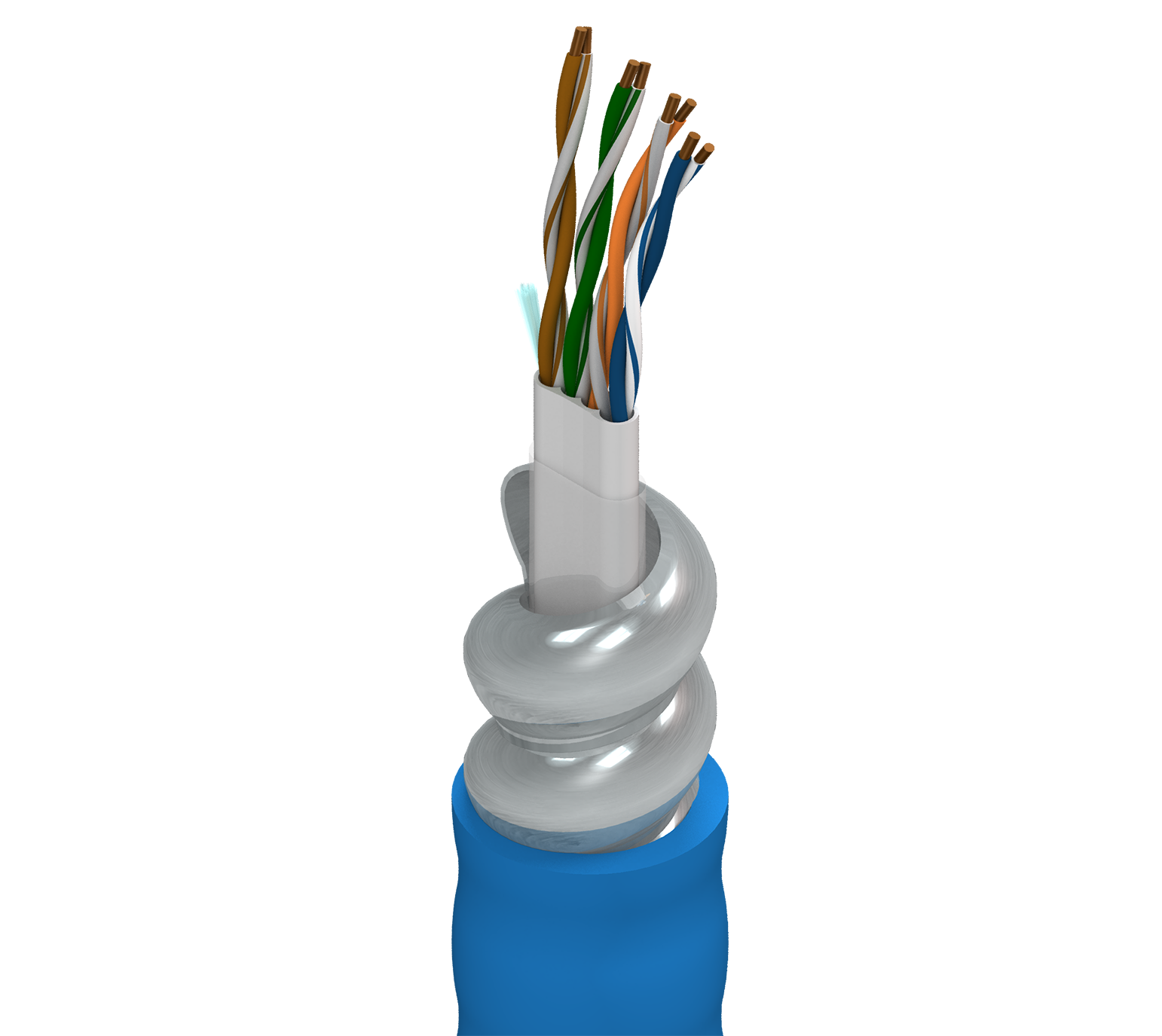

DataTuff® Cat 6, 4 Bonded-Pr #23 Sol BC, PO Ins, PVC-Jacke, AIA-Panzerung, PVC-Jacke, CMG CM, -40 °C

Industrielles Ethernet Cat 6, 4 Bonded-Pair 23AWG (massiv) blankes Kupfer, PO-Isolierung, PVC-Innenmantel, Aluminium-Interlock-Panzerung, PVC-Außenmantel, CMG CM, -40 °C

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
121872A
  • 121872A
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Raue Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation usw. Belastung durch Nagetiere, Quetsch- oder Schnittverletzungen,

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Leiter

Element Size Stranding Material No. of Pairs
Pair(s) 23 AWG Solid BC - Bare Copper 4

Isolierung

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

Bonded-Pair

Ja

Innere Ummantelung

Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.365 x 0.165 in Yes

Panzerung

Armor Type & Material
AIA - Aluminum Interlock Armor

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.725 in (18.4 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,725 Zoll (18,4 mm)

Elektrik

Max. Conductor DCR Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 330 pF/100m

Verzögerung

Max. Delay Max. Delay Skew Nom. Velocity of Prop.
510 ns/100m 25 ns/100m 70%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm]
1 1.9 dB/100m 74.3 72.3 72.4 70.4 67.8 64.8 20 100 ± 12 100 ± 15
4 3.7 dB/100m 65.3 63.3 61.6 59.6 55.7 52.7 23 100 ± 12 100 ± 15
8 5.3 dB/100m 60.3 58.8 55.5 53.5 49.7 46.7 24.5 100 ± 12 100 ± 15
10 5.9 dB/100m 59.3 57.3 53.4 51.4 47.8 44.8 25 100 ± 12 100 ± 15
16 7.5 dB/100m 56.3 54.3 48.7 46.7 43.7 40.7 25 100 ± 12 100 ± 8
20 8.4 dB/100m 54.8 52.8 46.4 44.4 41.7 38.7 25 100 ± 12 100 ± 8
25 9.5 dB/100m 53.4 51.4 43.9 41.9 39.8 36.8 24.3 100 ± 15 100 ± 8
31.25 10.6 dB/100m 51.9 49.9 41.2 39.2 37.9 34.9 23.6 100 ± 15 100 ± 8
62.5 15.4 dB/100m 47.4 45.4 32 30 31.8 28.8 21.5 100 ± 15 100 ± 8
100 19.8 dB/100m 44.3 42.3 24.5 22.5 27.8 24.8 21 100 ± 15
155 25.1 dB/100m 41.5 39.5 16.3 14.3 23.9 20.9 21 100 ± 15
200 29.0 dB/100m 39.9 37.9 10.8 10 21.7 18.7 21 100 ± 15
250 32.8 dB/100m 38.3 36.3 5.5 3.5 19.8 16.8 18 100 ± 20
300 35.2 dB/100m 37.2 34.2 0.7 0 18.2 15.2 18 100 ± 20
310 37.1 dB/100m 36.9 34.9 0 17.9 14.9 18 100 ± 20
350 39.8 dB/100m 36.2 34.2 16.9 13.9 17 100 ± 22
400 43.0 dB/100m 35.3 33.3 15.7 12.7 14 100 ± 32
500 49.0 dB/100m 33.8 31.8 13.8 10.8 14 100 ± 32

Speisung

UL Voltage Rating Voltage Rating
300 V (CM) 300 V (CMG-HL)

Temperatur

UL Temperature Operating Installation Storage
75°C -40°C To +75°C -25°C To +75°C -40°C To +85°C

Biegeradius

Stationary Min.
8.25 in (210 mm)

Maximale Zugspannung

200 lbs (91 kg)

Gewicht Kabelgebinde

172 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich (keine Riser oder Plenum), Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit, Freileitung bei Unterstützung durch ein Längstragseil

Entflammbarkeit/Brandverhalten

UL 1685 (UL-Belastung), IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

NEC/UL-Compliance

Artikel 800, CM

CEC/C(UL)-Compliance

CMG, HL, CSA CMG, HL, -40 °C

IEEE-Compliance

IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

Datenkategorie

Kategorie 6

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 6

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

US-Patent Nr. 's 5606151; 5734126; 5821467 **Werte über 350 MHz dienen nur zur Information. Betriebstemperaturen sind abhängig von der Längenabstufung. Das Kabel besteht eine Kaltbiegung von -40 °C gemäß UL 1581.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.602 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.602 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
121872A 0102000 612825109044
121872A J225000 612825364733
121872A 0101000 Schwarz Rolle 1.000 ft 612825109037 C Z
121872A J221000 Blau, Stark Rolle 1.000 ft 612825109013
121872A 0081000 Grau Rolle 1.000 ft 612825109020 C Z
