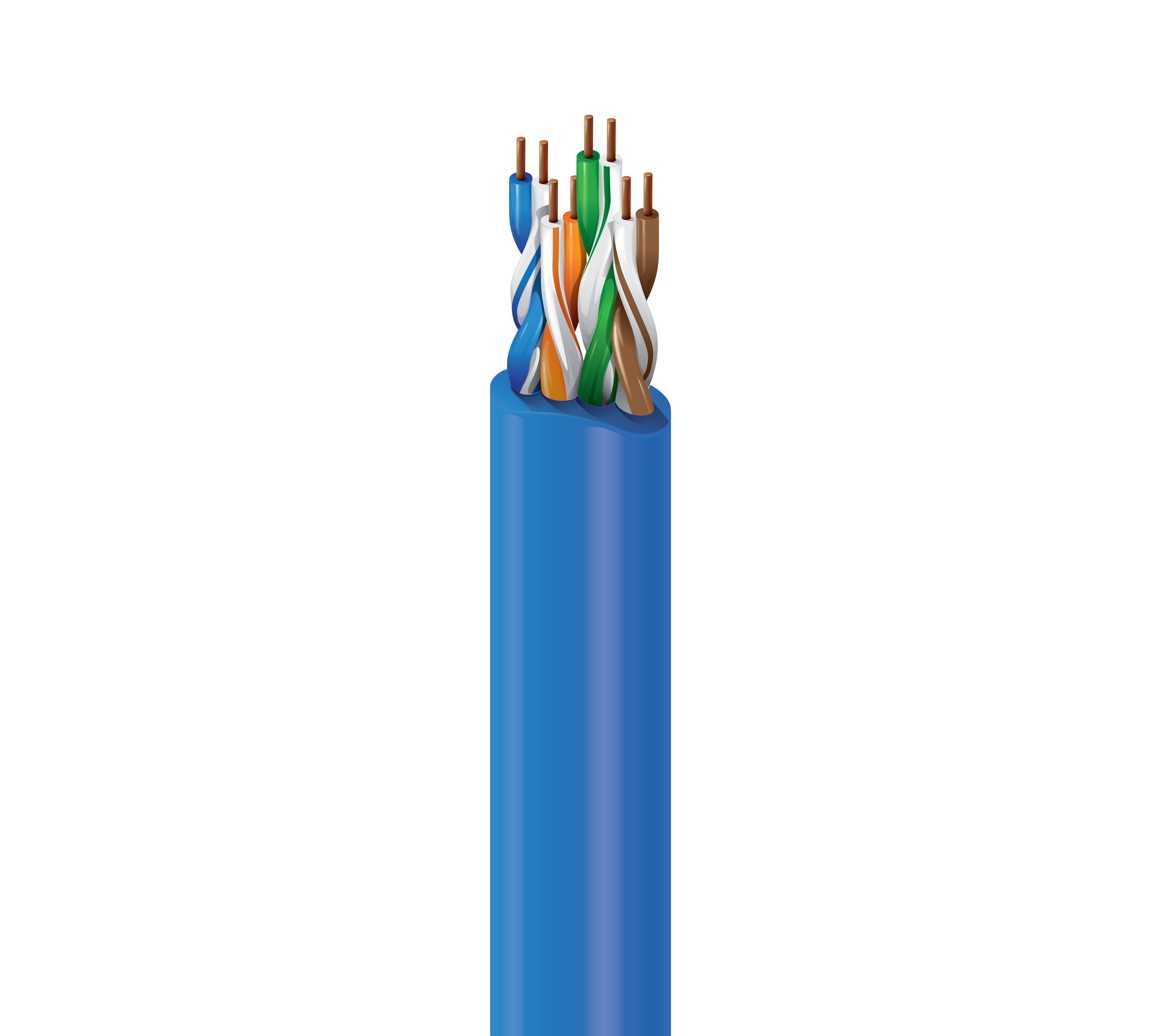

Produktnummer: 1872A

Kabel der Kategorie 6+, 4 gebündelte Paare, U/UTP, CMR

Horizontales Kabel der Kategorie 6+ (350 MHz), 4 verbundene Paare, 23 AWG massive blanke Kupferleiter, U/UTP, Riser-CMR, PVC-Mantel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
1872A
  • 1872A
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Horizontales Kabel vor Ort, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Leiter

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

Isolierung

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

Bonded-Pair

Ja

Äußere Ummantelung

Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.365 x 0.165 in Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,365 x 0,165 Zoll

Elektrik

Max. Conductor DCR Max. Capacitance Unbalance
75 Ohm/km (23 Ohm/1000ft) 49 pF/100m

Verzögerung

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 25 ns/100m 70%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm]
1 1.9 dB/100m 75.3 75.3 73.4 73.4 67.8 64.8 20.0 100 ± 12 100 ± 15
4 3.7 dB/100m 66.3 66.3 62.6 62.6 55.7 52.8 23.0 100 ± 12 100 ± 15
8 5.3 dB/100m 61.8 61.8 56.5 56.5 49.7 46.7 24.5 100 ± 12 100 ± 15
10 5.9 dB/100m 60.3 60.3 54.4 54.4 47.8 44.8 25.0 100 ± 12 100 ± 15
16 7.5 dB/100m 57.2 57.2 49.7 49.7 43.7 40.7 25.0 100 ± 12 100 ± 8
20 8.4 dB/100m 55.8 55.8 47.3 47.3 41.8 38.8 25.0 100 ± 12 100 ± 8
25 9.5 dB/100m 54.3 54.3 44.9 44.9 39.8 36.8 24.3 100 ± 15 100 ± 8
31.25 10.6 dB/100m 52.9 52.9 42.2 42.2 37.9 34.9 23.6 100 ± 15 100 ± 8
62.5 15.4 dB/100m 48.4 48.4 33.0 33.0 31.8 28.9 21.5 100 ± 15 100 ± 8
100 19.8 dB/100m 45.3 45.3 25.5 25.5 27.8 24.8 21.0 100 ± 15 100 ± 8
155 25.1 dB/100m 42.4 42.4 17.3 17.3 24.0 21.0 21.0 100 ± 15 100 ± 8
200 29.0 dB/100m 40.8 40.8 11.8 11.8 21.7 18.8 21.0 100 ± 15 100 ± 8
250 32.8 dB/100m 39.3 39.3 6.5 6.5 19.8 16.8 18.0 100 ± 20 100 ± 8
300 36.4 dB/100m 38.1 38.1 1.7 1.7 18.3 15.3 18.0 100 ± 20 100 ± 8
310 39.8 dB/100m 37.1 37.1 -2.6 -2.6 16.9 13.9 17.0 100 ± 22 100 ± 8
350 43.0 dB/100m 36.3 36.3 15.8 12.8 14.0 100 ± 32 100 ± 8
400 46.0 dB/100m 35.5 35.5 14.7 11.7 14.0 100 ± 32 100 ± 8
500 48.9 dB/100m 34.8 34.8 13.8 10.8 14.0 100 ± 32 100 ± 8
550 51.8 dB/100m 34.2 34.2 13.0 10.0 14.0 100 ± 32 100 ± 8

Speisung

UL Voltage Rating
300 V (CMR)

Temperatur

UL Temperature Operating Installation Storage
75°C -20°C To +75°C 0°C To +50°C -20°C To +75°C

Biegeradius

Stationary Min. Installation Min.
0.5 in (13 mm) 1.75 in (44.5 mm)

Maximale Zugspannung

40 lbs (18 kg)

Gewicht Kabelgebinde

32 Pfund/1000 Fuß

Umweltverträglichkeit

Riser, Innenbereich

Nachhaltigkeit

Produktlinse™, Umweltproduktdeklaration (EPD) verfügbar

Entflammbarkeit/Brandverhalten

UL 1666 Riser, FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

NEC/UL-Compliance

Artikel 800, CMR

CEC/C(UL)-Compliance

CMR

ICEA-Compliance

S-116-732

IEEE-Compliance

IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

NEMA-Compliance

ANSI/NEMA WC-66

Datenkategorie

Kategorie 6

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 6

Leistungsprüfung durch Dritte

Kategorie 6

ISO/IEC-Compliance

ISO/IEC 11801-1, IEC 61156-5

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

1874A

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Werte über 350 MHz sind nur als technische Information gedacht. Der Druck enthält absteigende Materialmarkierungen von der max. Aufmachung bis 0.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.539 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.539 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
1872A 0101000 Schwarz Rolle 1.000 ft 612825125464 C
1872A 0061000 Blau Rolle 1.000 ft 612825125419 C
1872A 006A1000 Blau Reel-in-Box 1.000 ft 612825125402
1872A X6G1000 Gold Rolle 1.000 ft 612825125310 C
1872A X6GA1000 Gold Reel-in-Box 1.000 ft 612825125303
1872A F6H1000 Grau Rolle 1.000 ft 612825125297 C
1872A F6HA1000 Grau Reel-in-Box 1.000 ft 612825320647
1872A 0051000 Grün Rolle 1.000 ft 612825125396 C
1872A 005A1000 Grün Reel-in-Box 1.000 ft 612825125389
1872A 0031000 Orange Rolle 1.000 ft 612825125358 C
1872A 003A1000 Orange Reel-in-Box 1.000 ft 612825125341
1872A 0071000 Lila Rolle 1.000 ft 612825125433 C
1872A 007A1000 Lila Reel-in-Box 1.000 ft 612825125426
1872A 0021000 Rot Rolle 1.000 ft 612825125334 C
1872A 002A1000 Rot Reel-in-Box 1.000 ft 612825125327
1872A 0091000 Weiß Rolle 1.000 ft 612825125457 C
1872A 009A1000 Weiß Reel-in-Box 1.000 ft 612825125440
1872A 0041000 Gelb Rolle 1.000 ft 612825125372 C
1872A 004A1000 Gelb Reel-in-Box 1.000 ft 612825125365
