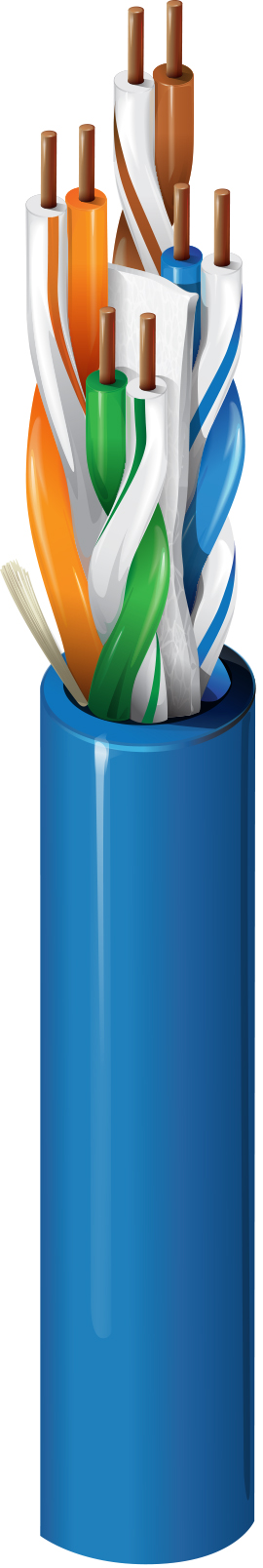

Produktnummer: 2412
Kategorie 6+ verstärktes Kabel, 4 Paar, U/UTP, CMR
Kategorie 6+ Verbessertes Horizontalkabel (350 MHz), 4 Paare, 23 AWG massive blanke Kupferleiter, U/UTP, Riser-CMR, PVC-Mantel
-
Verfügbarkeit:
Global
-
Status:
Aktiv
- Technische Daten
- Artikelnummer
- Ressourcen
Technische Daten
Produktbeschreibung
|
Mögliche Anwendungen |
Horizontales Kabel vor Ort, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE |
|---|---|
|
Patent |
Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents. |
Konstruktionsmerkmale
Leiter
| Size | Stranding | Material | No. of Pairs |
|---|---|---|---|
| 23 AWG | Solid | BC - Bare Copper | 4 |
Isolierung
| Material | Color Code |
|---|---|
| PO - Polyolefin | White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown |
Äußere Ummantelung
| Separator | Material | Nom. Diameter | Ripcord |
|---|---|---|---|
| Dielectric Tape (Patented) | PVC - Polyvinyl Chloride | 0.224 in (5.69 mm) | Yes |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,224 Zoll (5,69 mm) |
|---|
Elektrische Kenndaten
Elektrik
| Max. Conductor DCR | Max. Capacitance Unbalance |
|---|---|
| 78 Ohm/km (24 Ohm/1000ft) | 330 pF/100m |
Verzögerung
| Frequency | Max. Delay | Max. Delay Skew | Nom. Velocity of Prop. |
|---|---|---|---|
| 100 MHz | 537.6 ns/100m | 35 ns/100m | 70% |
Hochfrequenz
| Frequency [MHz] | Max. Insertion Loss (Attenuation) [dB/100m] | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Return Loss) [dB] | Max./Min. Input Impedance (unFitted) [Ohm] | Max./Min. Fitted Impedance [Ohm] |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2.0 | 79.3 | 77.3 | 77.3 | 75.3 | 70.8 | 67.8 | 20.0 | 100 ± 15 | 102 ± 15 |
| 4 | 3.7 | 70.3 | 68.3 | 66.5 | 64.5 | 58.8 | 55.8 | 23.6 | 100 ± 15 | 100 ± 15 |
| 8 | 5.3 | 65.8 | 63.8 | 60.5 | 58.5 | 52.7 | 49.7 | 25.3 | 100 ± 15 | 100 ± 15 |
| 10 | 5.9 | 64.3 | 62.3 | 58.4 | 56.4 | 50.8 | 47.8 | 26.0 | 100 ± 15 | 100 ± 15 |
| 16 | 7.4 | 61.2 | 59.2 | 53.8 | 51.8 | 46.7 | 43.7 | 26.0 | 100 ± 15 | 100 ± 15 |
| 20 | 8.3 | 59.8 | 57.8 | 51.4 | 49.4 | 44.8 | 41.8 | 26.0 | 100 ± 15 | 100 ± 15 |
| 25 | 9.4 | 58.3 | 56.3 | 49.0 | 47.0 | 42.8 | 39.8 | 25.5 | 100 ± 15 | 100 ± 15 |
| 31.25 | 10.5 | 56.9 | 54.9 | 46.4 | 44.4 | 40.9 | 37.9 | 25.0 | 100 ± 15 | 100 ± 15 |
| 62.5 | 15.1 | 52.4 | 50.4 | 37.3 | 35.3 | 34.9 | 31.9 | 23.5 | 100 ± 15 | 100 ± 15 |
| 100 | 19.3 | 49.3 | 47.3 | 30.0 | 28.0 | 30.8 | 27.8 | 22.5 | 100 ± 15 | 100 ± 15 |
| 155 | 24.5 | 46.4 | 44.4 | 21.9 | 19.9 | 27.0 | 24.0 | 21.6 | 100 ± 22 | 100 ± 15 |
| 200 | 28.3 | 44.8 | 42.8 | 16.6 | 14.6 | 24.8 | 21.8 | 21.0 | 100 ± 22 | 100 ± 15 |
| 250 | 31.8 | 43.3 | 41.3 | 11.5 | 9.5 | 22.8 | 19.8 | 20.5 | 100 ± 32 | 100 ± 15 |
| 300 | 35.2 | 42.1 | 40.1 | 6.9 | 4.9 | 21.3 | 18.3 | 20.1 | 100 ± 32 | 100 ± 15 |
| 350 | 38.4 | 41.1 | 39.1 | 2.7 | 0.7 | 19.9 | 16.9 | 19.8 | 100 ± 32 | 100 ± 15 |
| 400 | 41.5 | 40.3 | 38.3 | 18.8 | 15.8 | 19.5 | 100 ± 32 | 100 ± 15 | ||
| 450 | 44.3 | 39.5 | 37.5 | 17.7 | 14.7 | 19.2 | 100 ± 32 | 100 ± 15 | ||
| 500 | 47.1 | 38.8 | 36.8 | 16.8 | 13.8 | 19.0 | 100 ± 32 | 100 ± 15 | ||
| 550 | 49.7 | 38.2 | 36.2 | 16.0 | 13.0 | 18.8 | 100 ± 32 | 100 ± 15 |
Speisung
| UL Voltage Rating |
|---|
| 300 V (CMR) |
Mechanische Kenndaten
Temperatur
| UL Temperature | Operating | Installation | Storage |
|---|---|---|---|
| 75°C | -20°C To +75°C | 0°C To +50°C | -20°C To +75°C |
Biegeradius
| Stationary Min. | Installation Min. |
|---|---|
| 1.0 in (25 mm) | 2.25 in (57.2 mm) |
|
Maximale Zugspannung |
25 lbs (11 kg) |
|---|---|
|
Gewicht Kabelgebinde |
22 lbs/1000ft (33 kg/km) |
Standards und Compliance
|
Umweltverträglichkeit |
Riser, Innenbereich |
|---|---|
|
Nachhaltigkeit |
Produktlinse™, Umweltproduktdeklaration (EPD) verfügbar |
|
Entflammbarkeit/Brandverhalten |
UL 1666 Riser, FT4, IEC 60332-1-2 |
|
CPR-Compliance |
CPR Euroklasse: Eca; CPR UKCA Klasse: Eca |
|
NEC/UL-Compliance |
Artikel 800, CMR |
|
CEC/C(UL)-Compliance |
CMR |
|
ICEA-Compliance |
S-116-732 |
|
IEEE-Compliance |
IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
|
NEMA-Compliance |
ANSI/NEMA WC-66 |
|
Datenkategorie |
Kategorie 6 |
|
TIA/EIA-Compliance |
ANSI/TIA-568.2-D Kategorie 6 |
|
Leistungsprüfung durch Dritte |
Kategorie 6 |
|
ISO/IEC-Compliance |
ISO/IEC 11801-1, IEC 61156-5 |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16 |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
|
Plenum-Nummer |
2413 |
Produkthinweise
|
Anmerkungen |
Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Werte über 350 MHz sind nur als technische Information gedacht. Druck umfasst absteigende Länge/Metermarkierung von der maximalen Aufmachung bis 0. |
|---|
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.789 Revisionsdatum: 09-15-2025 |
|---|---|
|
Fußnote |
C – KISTE AUFGEROLLTE AUFMACHUNG. |
Information
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.789 Revisionsdatum: 09-15-2025 |
|---|---|
|
Fußnote |
C – KISTE AUFGEROLLTE AUFMACHUNG. |
Artikelnummer
| Artikelnr. | Farbe | Wicklung | Länge | UPC | Fußnote |
|---|---|---|---|---|---|
| 2412 0101000 | Schwarz | Rolle | 1.000 ft | 612825061199 | |
| 2412 010A1000 | Schwarz | Reel-in-Box | 1.000 ft | 612825061205 | |
| 2412 010U1000 | Schwarz | UnReel | 1.000 ft | 612825062165 | |
| 2412 0061000 | Blau | Rolle | 1.000 ft | 612825061045 | |
| 2412 006A1000 | Blau | Reel-in-Box | 1.000 ft | 612825061052 | |
| 2412 006U1000 | Blau | UnReel | 1.000 ft | 612825061236 | |
| 2412 0061400 | Blau | Rolle | 1.400 ft | 612825061076 | |
| 2412 0062500 | Blau | Rolle | 2.500 ft | 612825061069 | |
| 2412 0065000 | Blau | Rolle | 5.000 ft | 612825062134 | C |
| 2412 0081000 | Grau | Rolle | 1.000 ft | 612825061168 | |
| 2412 008A1000 | Grau | Reel-in-Box | 1.000 ft | 612825061175 | |
| 2412 008U1000 | Grau | UnReel | 1.000 ft | 612825061243 | |
| 2412 0051000 | Grün | Rolle | 1.000 ft | 612825061083 | |
| 2412 005A1000 | Grün | Reel-in-Box | 1.000 ft | 612825061090 | |
| 2412 005U1000 | Grün | UnReel | 1.000 ft | 612825062127 | |
| 2412 003A1000 | Orange | Reel-in-Box | 1.000 ft | 612825061212 | |
| 2412 003U1000 | Orange | UnReel | 1.000 ft | 612825062103 | |
| 2412 007A1000 | Lila | Reel-in-Box | 1.000 ft | 612825061182 | |
| 2412 007U1000 | Lila | UnReel | 1.000 ft | 612825062141 | |
| 2412 002A1000 | Rot | Reel-in-Box | 1.000 ft | 612825061229 | C |
| 2412 0091000 | Weiß | Rolle | 1.000 ft | 612825061106 | |
| 2412 009A1000 | Weiß | Reel-in-Box | 1.000 ft | 612825061113 | |
| 2412 009U1000 | Weiß | UnReel | 1.000 ft | 612825061250 | |
| 2412 0092500 | Weiß | Rolle | 2.500 ft | 612825061120 | |
| 2412 0095000 | Weiß | Rolle | 5.000 ft | 612825062158 | C |
| 2412 0041000 | Gelb | Rolle | 1.000 ft | 612825061137 | |
| 2412 004A1000 | Gelb | Reel-in-Box | 1.000 ft | 612825061151 | |
| 2412 004U1000 | Gelb | UnReel | 1.000 ft | 612825062110 | |
| 2412 0042500 | Gelb | Rolle | 2.500 ft | 612825061144 |
