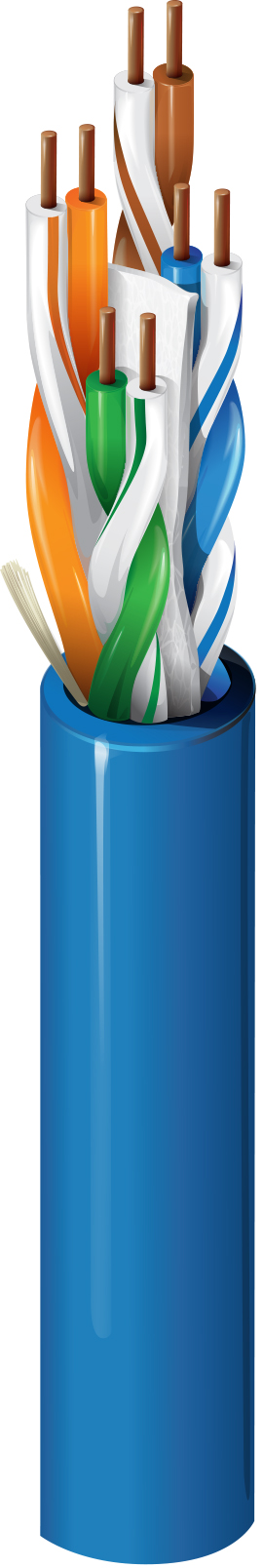

Produktnummer: 2413
Kategorie 6+ verstärktes Kabel, 4 Paar, U/UTP, CMP
Kategorie 6+ Verbessertes Horizontalkabel für Gebäude (350 MHz), 4 Paare, 23 AWG massive blanke Kupferleiter, U/UTP, Plenum-CMP, Flamarrest® PVC-LS-Mantel
-
Verfügbarkeit:
Global
-
Status:
Aktiv
- Technische Daten
- Artikelnummer
- Ressourcen
Technische Daten
Produktbeschreibung
|
Mögliche Anwendungen |
Horizontales Kabel vor Ort, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE |
|---|---|
|
Patent |
Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents. |
Konstruktionsmerkmale
Leiter
| Size | Stranding | Material | No. of Pairs |
|---|---|---|---|
| 23 AWG | Solid | BC - Bare Copper | 4 |
Isolierung
| Material | Color Code |
|---|---|
| PO+FEP - Polyolefin + Fluorinated Ethylene Propylene | White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown |
Äußere Ummantelung
| Separator | Material | Material Trade Name | Nom. Diameter | Ripcord |
|---|---|---|---|---|
| Dielectric Tape (Patented) | PVC - Polyvinyl Chloride | Flamarrest® | 0.224 in (5.69 mm) | Yes |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,224 Zoll (5,69 mm) |
|---|
Elektrische Kenndaten
Elektrik
| Max. Conductor DCR | Max. Capacitance Unbalance |
|---|---|
| 78 Ohm/km (24 Ohm/1000ft) | 330 pF/100m |
Verzögerung
| Frequency | Max. Delay | Max. Delay Skew | Nom. Velocity of Prop. |
|---|---|---|---|
| 100 MHz | 537.6 ns/100m | 35 ns/100m | 72% |
Hochfrequenz
| Frequency [MHz] | Max. Insertion Loss (Attenuation) | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Return Loss) [dB] | Max./Min. Input Impedance (unFitted) [Ohm] | Max./Min. Fitted Impedance [Ohm] |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2.0 dB/100m | 79.3 | 77.3 | 77.3 | 75.3 | 70.8 | 67.8 | 20.0 | 100 ± 15 | 102 ± 15 |
| 4 | 3.7 dB/100m | 70.3 | 68.3 | 66.5 | 64.5 | 58.8 | 55.8 | 23.6 | 100 ± 15 | 100 ± 15 |
| 8 | 5.3 dB/100m | 65.8 | 63.8 | 60.5 | 58.5 | 52.7 | 49.7 | 25.3 | 100 ± 15 | 100 ± 15 |
| 10 | 5.9 dB/100m | 64.3 | 62.3 | 58.4 | 56.4 | 50.8 | 47.8 | 26.0 | 100 ± 15 | 100 ± 15 |
| 16 | 7.4 dB/100m | 61.2 | 59.2 | 53.8 | 51.8 | 46.7 | 43.7 | 26.0 | 100 ± 15 | 100 ± 15 |
| 20 | 8.3 dB/100m | 59.8 | 57.8 | 51.4 | 49.4 | 44.8 | 41.8 | 26.0 | 100 ± 15 | 100 ± 15 |
| 25 | 9.4 dB/100m | 58.3 | 56.3 | 49.0 | 47.0 | 42.8 | 39.8 | 25.5 | 100 ± 15 | 100 ± 15 |
| 31.25 | 10.5 dB/100m | 56.9 | 54.9 | 46.4 | 44.4 | 40.9 | 37.9 | 25.0 | 100 ± 15 | 100 ± 15 |
| 62.5 | 15.1 dB/100m | 52.4 | 50.4 | 37.3 | 35.3 | 34.9 | 31.9 | 23.5 | 100 ± 15 | 100 ± 15 |
| 100 | 19.3 dB/100m | 49.3 | 47.3 | 30.0 | 28.0 | 30.8 | 27.8 | 22.5 | 100 ± 15 | 100 ± 15 |
| 155 | 24.5 dB/100m | 46.4 | 44.4 | 21.9 | 19.9 | 27.0 | 24.0 | 21.6 | 100 ± 22 | 100 ± 15 |
| 200 | 28.2 dB/100m | 44.8 | 42.8 | 16.6 | 14.6 | 24.8 | 21.8 | 21.0 | 100 ± 22 | 100 ± 15 |
| 250 | 31.8 dB/100m | 43.3 | 41.3 | 11.5 | 9.5 | 22.8 | 19.8 | 20.5 | 100 ± 32 | 100 ± 15 |
| 300 | 35.2 dB/100m | 42.1 | 40.1 | 6.9 | 4.9 | 21.3 | 18.3 | 20.1 | 100 ± 32 | 100 ± 15 |
| 350 | 38.4 dB/100m | 41.1 | 39.1 | 2.7 | 0.7 | 19.9 | 16.9 | 19.8 | 100 ± 32 | 100 ± 15 |
| 400 | 41.5 dB/100m | 40.3 | 38.3 | 18.8 | 15.8 | 19.5 | 100 ± 32 | 100 ± 15 | ||
| 450 | 44.3 dB/100m | 39.5 | 37.5 | 17.7 | 14.7 | 19.2 | 100 ± 32 | 100 ± 15 | ||
| 500 | 47.1 dB/100m | 38.8 | 36.8 | 16.8 | 13.8 | 19.0 | 100 ± 32 | 100 ± 15 | ||
| 550 | 49.7 dB/100m | 38.2 | 36.2 | 16.0 | 13.0 | 18.8 | 100 ± 32 | 100 ± 15 |
Speisung
| UL Voltage Rating |
|---|
| 300 V (CMP), 300 V (CL3P) |
Mechanische Kenndaten
Temperatur
| UL Temperature | Operating | Installation | Storage |
|---|---|---|---|
| 90°C | -20°C To +75°C | 0°C To +50°C | -20°C To +75°C |
Biegeradius
| Stationary Min. | Installation Min. |
|---|---|
| 1.0 in (25 mm) | 2.25 in (57.2 mm) |
|
Maximale Zugspannung |
25 lbs (11 kg) |
|---|---|
|
Gewicht Kabelgebinde |
26 Pfund/1000 Fuß |
Standards und Compliance
|
Umweltverträglichkeit |
Plenum, Innenbereich |
|---|---|
|
Nachhaltigkeit |
Produktlinse™, Umweltproduktdeklaration (EPD) verfügbar |
|
Entflammbarkeit/Brandverhalten |
NFPA 262, UL 910 (Plenum), FT6, IEC 60332-1-2 |
|
CPR-Compliance |
CPR Euroklasse: Eca; CPR UKCA Klasse: Eca |
|
NEC/UL-Compliance |
Artikel 800, CMP, CMP-LP (0,5A), CL3P-LP (0,5A) |
|
CEC/C(UL)-Compliance |
CMP |
|
ICEA-Compliance |
S-116-732 |
|
IEEE-Compliance |
IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
|
NEMA-Compliance |
ANSI/NEMA WC-66 |
|
Datenkategorie |
Kategorie 6 |
|
TIA/EIA-Compliance |
ANSI/TIA-568.2-D Kategorie 6 |
|
Leistungsprüfung durch Dritte |
Kategorie 6 |
|
ISO/IEC-Compliance |
ISO/IEC 11801-1, IEC 61156-5 |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16 |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
|
Keine Plenum-Nummer |
2412 |
Produkthinweise
|
Anmerkungen |
Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Werte über 350 MHz sind nur als technische Information gedacht. Druck umfasst absteigende Länge/Metermarkierung von der maximalen Aufmachung bis 0. |
|---|
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.603 Revisionsdatum: 09-07-2025 |
|---|
Information
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.603 Revisionsdatum: 09-07-2025 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Wicklung | Länge | UPC |
|---|---|---|---|---|
| 2413 0101000 | Schwarz | Rolle | 1.000 ft | 612825061762 |
| 2413 010A1000 | Schwarz | Reel-in-Box | 1.000 ft | 612825061755 |
| 2413 010U1000 | Schwarz | UnReel | 1.000 ft | 612825131502 |
| 2413 0102500 | Schwarz | Rolle | 2.500 ft | 612825061748 |
| 2413 D151000 | Blau | Rolle | 1.000 ft | 612825061601 |
| 2413 D15A1000 | Blau | Reel-in-Box | 1.000 ft | 612825061618 |
| 2413 D15U1000 | Blau | UnReel | 1.000 ft | 612825061793 |
| 2413 D152500 | Blau | Rolle | 2.500 ft | 612825061625 |
| 2413 0081000 | Grau | Rolle | 1.000 ft | 612825061717 |
| 2413 008A1000 | Grau | Reel-in-Box | 1.000 ft | 612825061724 |
| 2413 008U1000 | Grau | UnReel | 1.000 ft | 612825061809 |
| 2413 0051000 | Grün | Rolle | 1.000 ft | 612825061663 |
| 2413 005A1000 | Grün | Reel-in-Box | 1.000 ft | 612825061687 |
| 2413 005U1000 | Grün | UnReel | 1.000 ft | 612825062226 |
| 2413 0052500 | Grün | Rolle | 2.500 ft | 612825061670 |
| 2413 0035000 | Orange | 612825381068 | ||
| 2413 0035000 | Orange | 612825381068 | ||
| 2413 0031000 | Orange | Rolle | 1.000 ft | 612825061694 |
| 2413 003A1000 | Orange | Reel-in-Box | 1.000 ft | 612825061700 |
| 2413 003U1000 | Orange | UnReel | 1.000 ft | 612825062202 |
| 2413 012A1000 | Pink | Reel-in-Box | 1.000 ft | 612825061786 |
| 2413 007A1000 | Lila | Reel-in-Box | 1.000 ft | 612825061779 |
| 2413 002A1000 | Rot | Reel-in-Box | 1.000 ft | 612825061731 |
| 2413 0091000 | Weiß | Rolle | 1.000 ft | 612825061571 |
| 2413 009A1000 | Weiß | Reel-in-Box | 1.000 ft | 612825061588 |
| 2413 009U1000 | Weiß | UnReel | 1.000 ft | 612825061816 |
| 2413 0092500 | Weiß | Rolle | 2.500 ft | 612825061595 |
| 2413 0041000 | Gelb | Rolle | 1.000 ft | 612825061632 |
| 2413 004A1000 | Gelb | Reel-in-Box | 1.000 ft | 612825061649 |
| 2413 004U1000 | Gelb | UnReel | 1.000 ft | 612825062219 |
| 2413 0042500 | Gelb | Rolle | 2.500 ft | 612825061656 |
