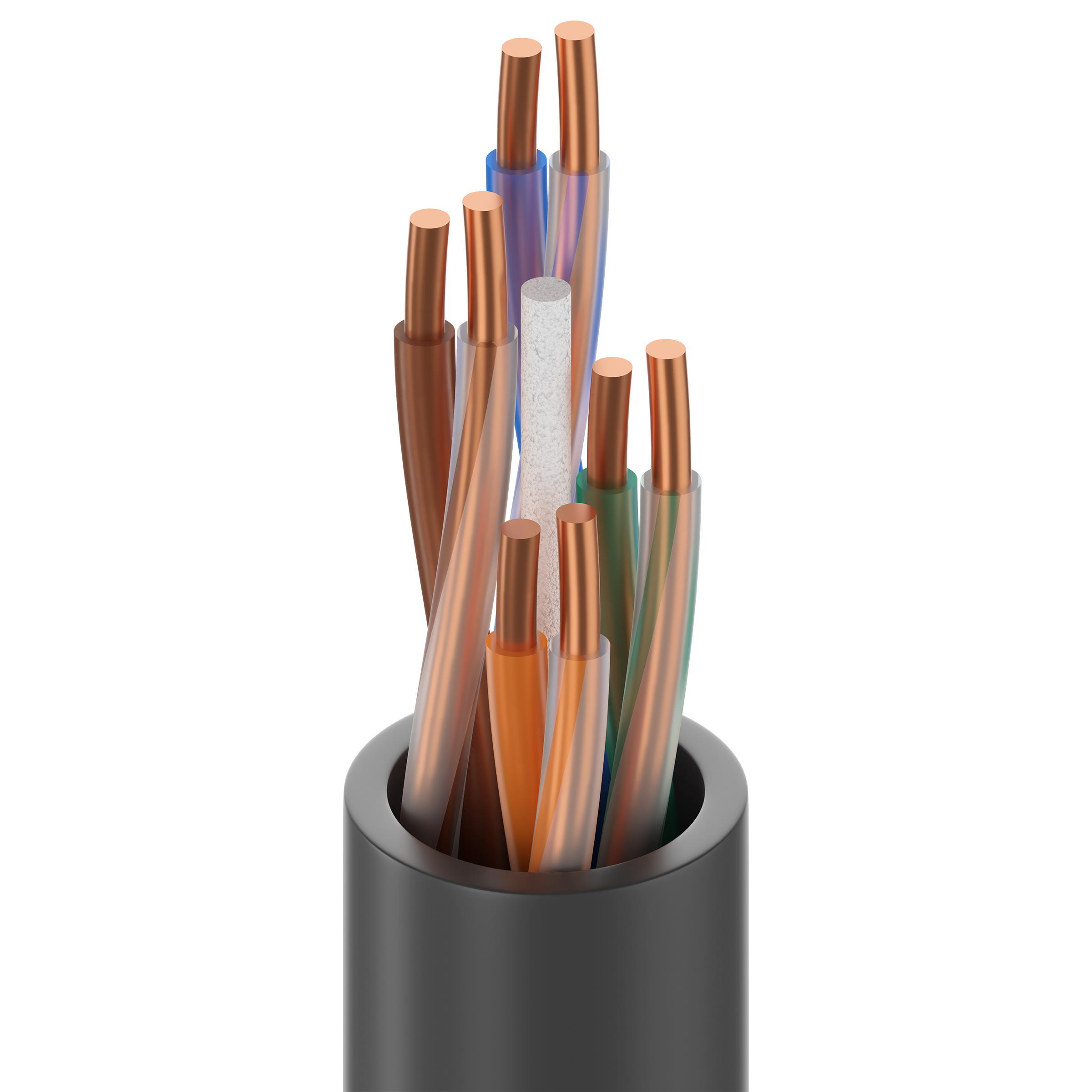

7931 A

DataTuff® Cat 6, 4 Bonded-Pair #23 Sol BC, FEP-Isolierung, FEP-Ummantelung, CMP FHC 25/50

…
Industrial Ethernet Cat. 6, 4 Bonded-Pair 23AWG (massives) blankes Kupfer, FEP-Isolierung, Äußere FEP-Ummantelung, CMP, Begrenzt brennbar
Englisch
Angebot anfordern
Teilen
Muster anfordern Produktmeldungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

extreme Temperaturen, Kontakt mit Öl und Benzin, raue Umgebungen, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation, usw.

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Konstruktionsmerkmale
Leiter
Komponente Größe Verseilung Material Anzahl der Paare Anzahl der Elemente
Paar(e) 23 AWG Massiv BC – blankes Kupfer 4 4
Isolierung
Material Farbcodierung
FEP – Fluoriertes Ethylenpropylen Weiß-blauer Streifen und Blau, weiß-orangefarbener Streifen und Orange, weiß-grüner Streifen und Grün, weiß-brauner Streifen und Braun

Bonded-Pair

Ja

Äußere Ummantelung
Material Nennwert Durchmesser Ripcord
FEP – Fluoriertes Ethylenpropylen 0,210 Zoll (5,33 mm) Nein

Gesamtdurchmesser des Kabels (Nennwert)

0,210 Zoll (5,33 mm)

Elektrische Kenndaten
Elektrik
Max. Leiter DCR Max. kapazitive Unsymmetrie
93,8 Ohm/km (28,6 Ohm/1000 Fuß) 330 pF/100 m
Verzögerung
Max. Verzögerung Max. Verzögerungsversatz Nennwert Ausbreitungsgeschwindigkeit
537 ns/100 m 45 ns/100 m 72 %
Hochfrequenz
Frequenz [MHz] Max. Einfügungsverlust (Dämpfung) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Rückflussdämpfung) [dB] Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] Max./Min. angepasste Impedanz [Ohm]
1 2,0 dB/100 m 74,3 72,3 72,3 70,3 67,8 64,8 20 100 ± 15 100 ± 15
4 3,8 dB/100 m 65,3 63,3 61,5 59,5 55,8 52,7 23 100 ± 15 100 ± 15
8 5,3 dB/100 m 60,8 58,8 55,4 53,4 49,7 46,7 24,5 100 ± 15 100 ± 15
10 6 dB/100 m 59,3 57,3 53,3 51,3 47,8 44,8 25 100 ± 15 100 ± 15
16 7,6 dB/100 m 56,2 54,3 48,7 46,7 43,7 40,7 25 100 ± 15 100 ± 15
20 8,5 dB/100 m 54,8 52,8 46,3 44,3 41,8 38,7 25 100 ± 15 100 ± 15
25 9,5 dB/100 m 53,3 51,3 43,8 41,8 39,8 36,8 24,3 100 ± 15 100 ± 15
31,25 10,7 dB/100 m 51,9 49,9 41,2 39,2 37,9 34,9 23,6 100 ± 15 100 ± 15
62,5 15,4 dB/100 m 47,4 45,4 32 30 31,9 28,8 21,5 100 ± 15 100 ± 15
100 19,8 dB/100 m 44,3 42,3 24,5 22,5 27,8 24,8 20,1 100 ± 15
155 25,2 dB/100 m 41,5 39,5 16,3 14,3 23,9 20,9 18,8 100 ± 22
200 29,0 dB/100 m 39,8 37,8 10,8 8,8 21,8 18,7 18 100 ± 22
250 32,8 dB/100 m 38,3 36,3 5,5 3,5 19,8 16,8 17,3 100 ± 32
Speisung
UL-Nennspannung
300 V (CMP)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb Installation
150 °C -70 °C bis +150 °C -55 °C bis +150 °C
Biegeradius
Mindestspannung im Ruhezustand
0,5 Zoll (13 mm)

Maximale Zugspannung

40 lbs (18 kg)

Gewicht Kabelgebinde

32 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innen-/Außenbereich, Innenbereich, Außenbereich, Beständigkeit gegen Sonneneinstrahlung und Öl, Freileitung

Entflammbarkeit/Brandverhalten

NFPA 262 Plenum Flammentest (UL910),UL723 (NFPA 255), FT6, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMP

CEC/C(UL)-Compliance

CMP

Datenkategorie

Kategorie 6

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 6

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Produkthinweise

Anmerkungen

Betriebstemperatur abhängig von der Längeneinstufung.

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.592 Revisionsdatum: 29.04.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC
7931A 0101000 Schwarz Rolle 1.000 ft 612825191599
