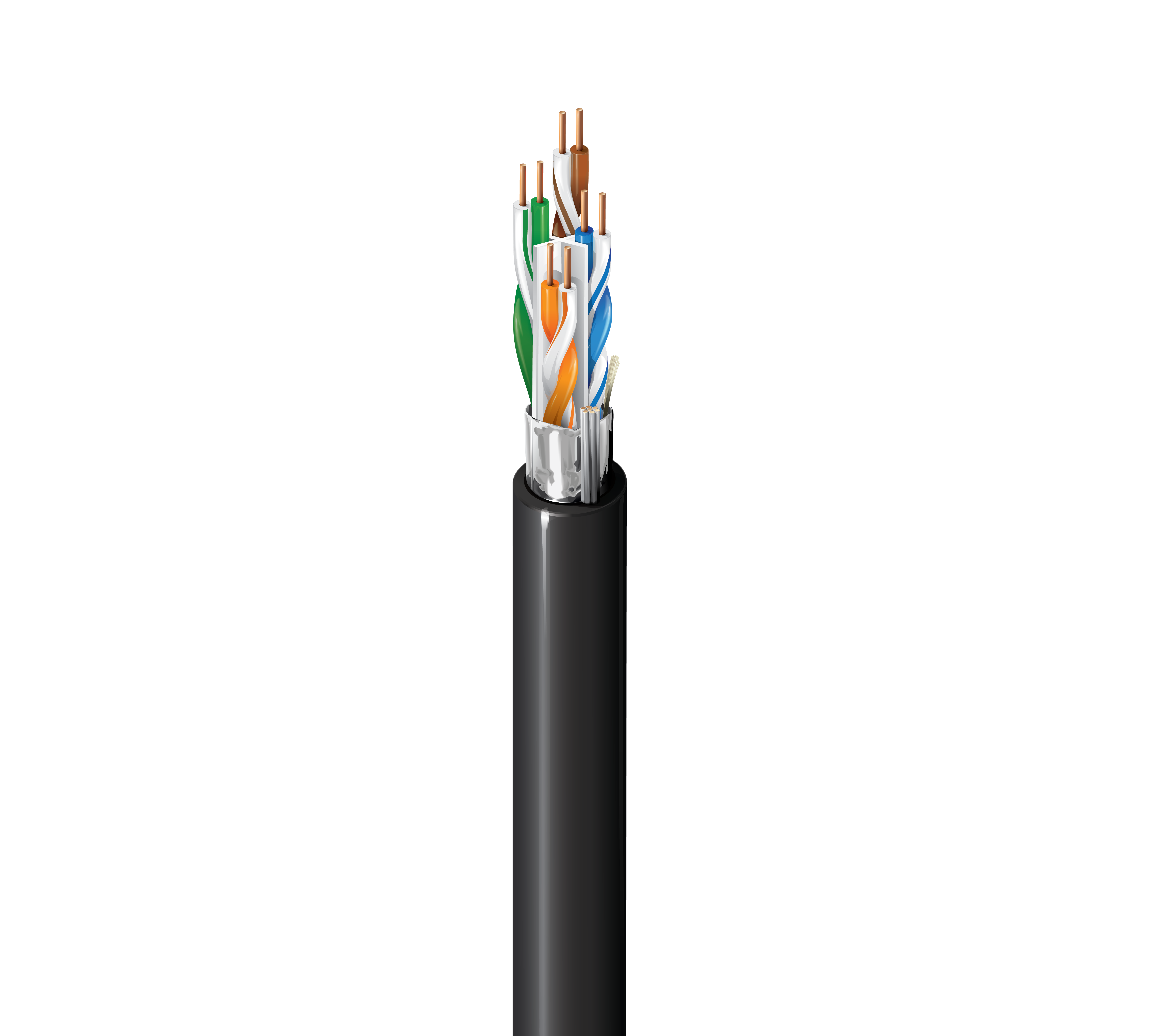

Artikelnummer: 2142A
Category 6A Indoor/Outdoor Cable, 4 Pair, F/UTP, CMR/CMX
Kategorie 6A Premise Horizontalkabel (625 MHz), Innen-/Außenbereich, 4 Paar, 23 AWG massive blanke Kupferleiter, F/UTP – mit Folie geschirmt, Riser-CMR/CMX Außenbereich, UV-beständige PVC-Ummantelung
-
Verfügbarkeit:
-
Globale Bestandsaufnahme:
Technische Daten
Produktbeschreibung
Mögliche Anwendungen | Innenbereich/Außenbereich, Horizontalkabel für den Innenbereich, Ethernet bis zu 10GBASE-T, Wi-Fi 6, Wi-Fi 5, PoE++, PoE+, PoE, störungsreiche Umgebungen, HDBaseT |
---|---|
Patent |
Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents. |
Konstruktionsmerkmale
Leiter
Größe | Verseilung | Material | Anzahl der Paare |
---|---|---|---|
23 AWG | Massiv | BC – blankes Kupfer | 4 |
Isolierung
Material | Farbcodierung |
---|---|
PO – Polyolefin | Weiß & Blau, Weiß & Orange, Weiß & Grün, Weiß & Braun |
Äußere Abschirmung
Abschirmungstyp | Material | Abdeckung | Beidrahttyp |
---|---|---|---|
Band | Bi-Laminat (Alum + Poly) | 100 % | 26 AWG (7 x 34) TC (verzinntes Kupfer) |
Äußere Ummantelung
Separator | Material | Nennwert Durchmesser | Ripcord |
---|---|---|---|
Zentrales Element (patentiert EquiSpline®) | PVC – Polyvinylchlorid | 0,300 Zoll (7,62 mm) | Ja |
Gesamtdurchmesser des Kabels (Nennwert) |
0,300 Zoll (7,62 mm) |
---|
Elektrische Kenndaten
Elektrik
Max. Leiter DCR | Max. kapazitive Unsymmetrie |
---|---|
82 Ohm/km (25 Ohm/1000 Fuß) | 45 pF/100 m |
Verzögerung
Frequenz | Max. Verzögerung | Max. Verzögerungsversatz | Nennwert Ausbreitungsgeschwindigkeit |
---|---|---|---|
100 MHz | 537,6 ns/100 m | 45 ns/100 m | 65 % |
Hochfrequenz
Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) | Min. PSNEXT [dB] | Min. PSACR [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Rückflussdämpfung) [dB] | Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] | Max./Min. angepasste Impedanz [Ohm] | Min. PSANEXT [dB] | Min. PSAACRF [dB] | Min. TCL [dB] | Min. ELTCTL [dB] |
---|---|---|---|---|---|---|---|---|---|---|---|
1 | 2,1 dB/100 m | 75,3 | 73,2 | 79,8 | 20,0 | 100 ± 15 | 105 ± 10 | 75,0 | 77,0 | 40,0 | 43,0 |
4 | 3,8 dB/100 m | 66,3 | 62,5 | 67,8 | 23,0 | 100 ± 15 | 100 ± 15 | 75,0 | 76,2 | 40,0 | 41,0 |
8 | 5,3 dB/100 m | 61,8 | 56,5 | 61,7 | 24,5 | 100 ± 15 | 100 ± 15 | 75,0 | 70,1 | 40,0 | 24,9 |
10 | 5,9 dB/100 m | 60,3 | 54,4 | 59,8 | 25,0 | 100 ± 15 | 100 ± 15 | 75,0 | 68,2 | 40,0 | 23,0 |
16 | 7,4 dB/100 m | 57,2 | 49,8 | 55,7 | 25,0 | 100 ± 15 | 100 ± 15 | 75,0 | 64,1 | 38,0 | 18,9 |
20 | 8,3 dB/100 m | 55,8 | 47,4 | 53,8 | 25,0 | 100 ± 15 | 100 ± 15 | 75,0 | 62,2 | 37,0 | 17,0 |
25 | 9,3 dB/100 m | 54,3 | 45,0 | 51,8 | 24,3 | 100 ± 15 | 100 ± 15 | 75,0 | 60,2 | 36,0 | 15,0 |
31,25 | 10,4 dB/100 m | 52,9 | 42,5 | 49,9 | 23,6 | 100 ± 15 | 100 ± 10 | 75,0 | 58,3 | 35,1 | 13,1 |
62,5 | 14,8 dB/100 m | 48,4 | 33,6 | 43,9 | 21,5 | 100 ± 15 | 100 ± 10 | 73,6 | 52,3 | 32,0 | |
100 | 18,9 dB/100 m | 45,3 | 26,4 | 39,8 | 20,1 | 100 ± 15 | 100 ± 10 | 70,5 | 48,2 | 30,0 | |
200 | 27,0 dB/100 m | 40,8 | 13,8 | 33,8 | 18,9 | 100 ± 22 | 100 ± 10 | 66,0 | 42,2 | 27,0 | |
250 | 30,4 dB/100 m | 39,3 | 9,0 | 31,8 | 17,3 | 100 ± 32 | 100 ± 10 | 64,5 | 40,2 | 26,0 | |
300 | 33,5 dB/100 m | 38,1 | 4,6 | 30,3 | 16,8 | 100 ± 32 | 100 ± 10 | 63,3 | 38,7 | 25,2 | |
350 | 36,3 dB/100 m | 37,1 | 0,8 | 28,9 | 16,3 | 100 ± 32 | 100 ± 10 | 62,3 | 37,3 | 24,6 | |
400 | 39,0 dB/100 m | 36,3 | 27,8 | 15,9 | 100 ± 32 | 100 ± 10 | 61,5 | 36,2 | 24,0 | ||
450 | 41,5 dB/100 m | 35,5 | 26,7 | 15,5 | 100 ± 32 | 100 ± 10 | 60,7 | 35,1 | 23,5 | ||
500 | 43,9 dB/100 m | 34,8 | 25,8 | 15,2 | 100 ± 32 | 100 ± 10 | 60,0 | 34,2 | 23,0 | ||
550 | 46,2 dB/100 m | 33,2 | 25,0 | 14,9 | 100 ± 32 | 100 ± 10 | 59,4 | 33,4 | |||
600 | 48,4 dB/100 m | 32,6 | 24,2 | 14,7 | 100 ± 32 | 100 ± 10 | 58,8 | 32,6 | |||
625 | 49,5 dB/100 m | 32,4 | 23,9 | 14,5 | 100 ± 32 | 100 ± 10 | 58,6 | 32,3 | |||
750 | 54,7 dB/100 m | 32,2 | 22,3 | 14,0 | 100 ± 32 | 100 ± 10 | 57,4 | 30,7 | |||
860 | 58,9 dB/100 m | 31,3 | 21,1 | 13,6 | 100 ± 32 | 100 ± 10 | 56,5 | 29,5 |
Speisung
UL-Nennspannung |
---|
300 V (CMR), 300 V (CMX-Outdoor) |
Mechanische Kenndaten
Temperatur
UL-Temperatur | Betrieb | Installation | Lagerung |
---|---|---|---|
90 °C | -40 °C bis +75 °C | -20 °C bis +75 °C | -40 °C bis +75 °C |
Biegeradius
Mindestspannung im Ruhezustand | Mindestinstallation |
---|---|
2,5 Zoll (64 mm) | 3,0 Zoll (76 mm) |
Maximale Zugspannung |
25 lbs (11 kg) |
---|---|
Gewicht Kabelgebinde |
42 lbs/1000 Fuß |
Standards und Compliance
Umweltverträglichkeit |
Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, Freileitungen – bei Unterstützung durch Längstragseil |
---|---|
Entflammbarkeit/Brandverhalten |
UL 1666 Riser, FT4, IEEE 1202 vertikaler Flammtest |
NEC/UL-Compliance |
Artikel 800, CMR, CMX-Außenbereich |
CEC/C(UL)-Compliance |
CMX-Außenbereich |
ICEA-Compliance |
S-116-732, S-56-434, S-99-689, S-100-685 |
IEEE-Compliance |
IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
NEMA-Compliance |
ANSI/NEMA WC-66 |
Datenkategorie |
Kategorie 6A |
TIA/EIA-Compliance |
ANSI/TIA-568.2-D Kategorie 6A |
ISO/IEC-Compliance |
ISO/IEC 11801-1, IEC 61156-5 |
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16 |
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
Plenum-Nummer |
10GX53F / 10GX63F |
Keine Plenum-Nummer |
10GX52F / 10GX62F |
Produkthinweise
Anmerkungen |
Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Werte über 625 MHz nur für technische Informationen. Der Druck umfasst absteigende Längen-/Metermarkierungen von der maximalen Länge bis 0. |
---|
Geschichte
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.328 Revisionsdatum: 12.12.2023 |
---|
Information
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.328 Revisionsdatum: 12.12.2023 |
---|
Artikelnummer
Artikelnr. | Farbe | UPC |
---|---|---|
2142A 0101000 | Schwarz | 612825401056 |
