Produktnummer: 74010E

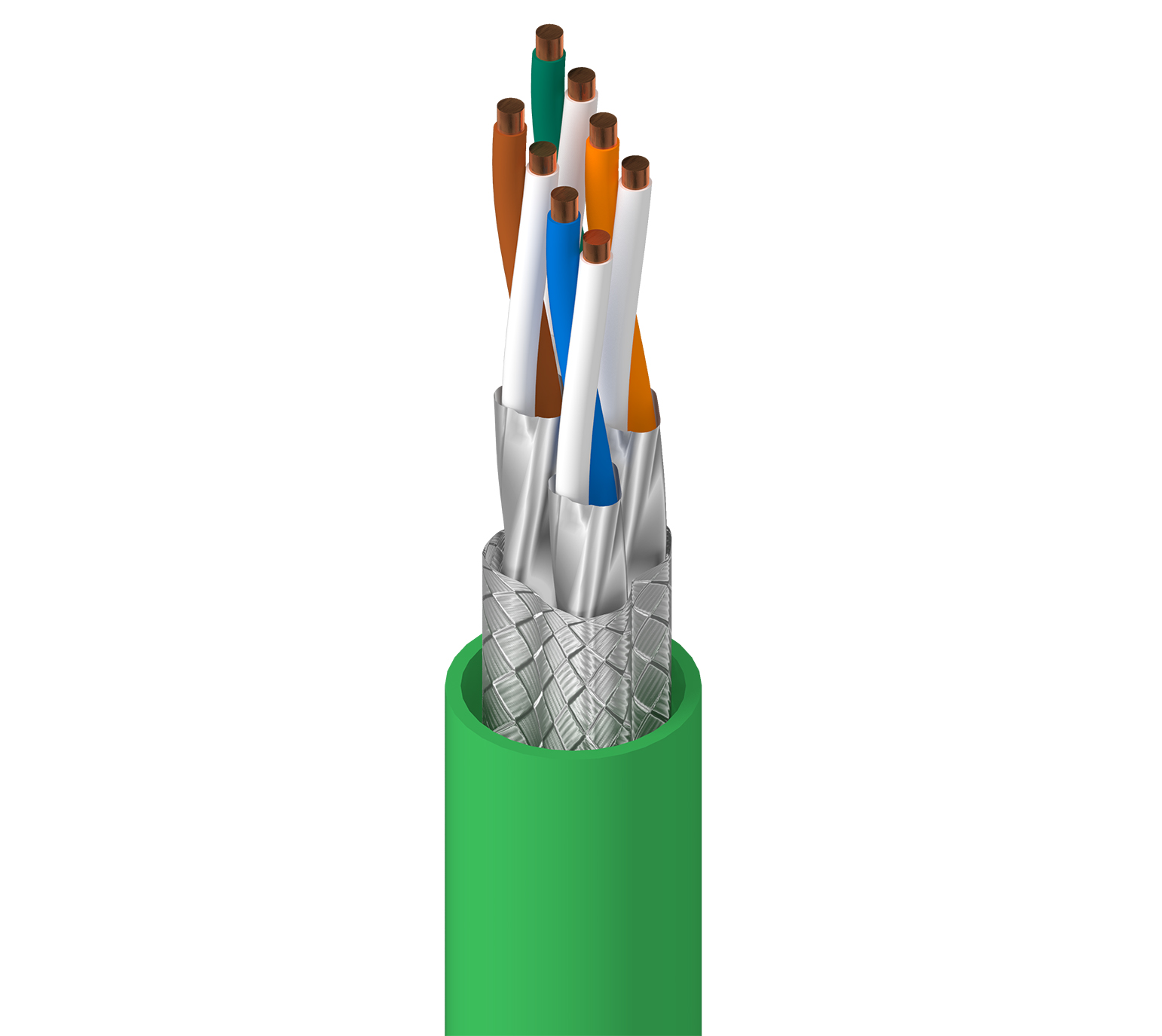

DataTuff® 6A, 4PR #22 Sol BC, PO-Isol., S/FTP, PVC-Ummantelung, PROFINET Typ A, AWM 20726

DataTuff® 6A, 4 Paar AWG 22 Blankes Kupfer – massiv, Polyethylen-Isolierung, S/FTP – Gesamtgeflecht/Einzelfolienabschirmung, PVC-Ummantelung, PROFINET Typ A, AWM 20726

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
74010E
  • 74010E
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

PROFINET Cat6A, raue Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation usw.

Leiter

Element Size Stranding Material No. of Pairs
Individual Shielded Pair 22 AWG Solid BC - Bare Copper 4

Isolierung

Element Material Nom. Insulation Diameter Color Code
Individual Shielded Pair PE - Polyethylene (Foam) 1.60 mm (0.0630 in) White & Blue, White & Orange, White & Green, White & Brown

Kabelseele

Description
4 pairs twisted to cable core

Innenabschirmung

Element Shield Type Material Coverage
Individual Shielded Pair Tape Bi-Laminate (Alum+Poly) 100%

Anmerkungen zur Tabelle "Innere Abschirmung"

Außenmaterial Aluminium

Äußere Abschirmung

Shield Type Material Coverage
Braid Tinned Copper (TC) 80%

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 8.7 mm (0.34 in)

Gesamtdurchmesser des Kabels (Nennwert)

8,7 mm (0,34 Zoll)

Elektrik

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
59.1 Ohm/km (18.0 Ohm/1000ft) 56 pF/m (17 pF/ft) 160 pF/100m 100 Ohm

Verzögerung

Max. Delay Skew Nom. Velocity of Prop.
25 ns/100m 78%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. RL (Return Loss) [dB] Min. ELTCTL [dB]
1 2 dB/100m 78 76 73 78 20 35
4 3.7 dB/100m 78 74.3 71.3 78 23 23
10 5.9 dB/100m 78 72.1 69.1 75.3 25 15
16 7.4 dB/100m 78 70.6 67.6 71.2 25 10.9
31.2 10.4 dB/100m 78 67.6 64.6 65.4 23.6 5.1
62.5 14.9 dB/100m 75.5 60.6 57.6 59.4 21.5
100 19 dB/100m 72.4 53.4 50.4 55.3 20.1
125 21.4 dB/100m 70.9 49.6 46.6 53.4 19.4
200 27.5 dB/100m 67.9 40.4 37.4 49.3 18
250 31 dB/100m 66.4 35.5 32.5 47.3 17.3
300 34.2 dB/100m 65.2 31.1 28.1 45.8 17.3
500 50.1 dB/100m 60.7 10.6 7.6 39.7 17.3

Anmerkungen zur Hochfrequenz-Tabelle

Grenzwerte unter 4 MHz dienen nur zur Information

Transfer-Impedanzklasse

Klasse 1

Screening-Klasse

Typ I

Notizen zur Screening-Tabelle

Koppeldämpfung

Speisung

UL Voltage Rating Voltage Rating
30 V RMS 30 V AC

Temperatur

Operating Storage
-40°C to +80°C -40°C to +80°C

Biegeradius

Stationary Min. Installation Min.
45 mm (1.8 in) 90 mm

Umweltverträglichkeit

Innenbereich – Euroklasse Eca, Innenbereich, Sonnenlichtbeständigkeit – nur schwarz, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

AWM-Compliance

AWM 20276

Datenkategorie

Kategorie 6A

ISO/IEC-Compliance

ISO/IEC 11801-1

CENELEC-Compliance

DE 50173-1, Segregationsklasse gemäß EN50174-2 = d

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.245 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.245 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
74010E.00100 Grün Rolle 100 m 8719605129741
74010E.00500 Grün Rolle 500 m 8719605127587
