Produktnummer: 74010EPE

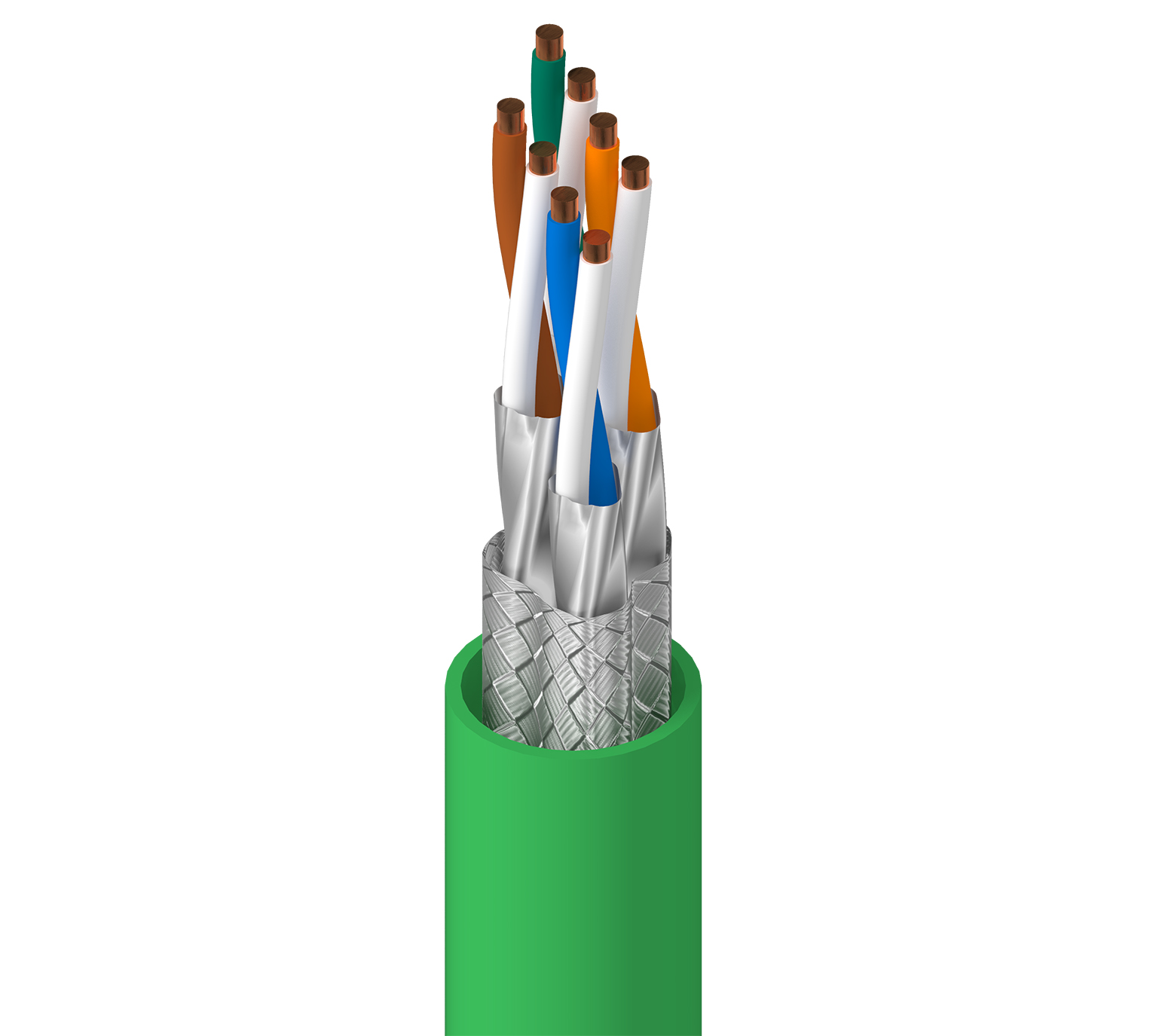

DataTuff® 6A, 4PR #22 Sol BC, PO ins, S/FTP, PO jkt, PROFINET Typ A, Outdoor

DataTuff® 6A, 4 Paar AWG 22 Blankes Kupfer – massiv, Polyethylen-Isolierung, S/FTP – Gesamtgeflecht/Einzelfolienabschirmung, Polyethylenummantelung, PROFINET Typ A, Außenbereich

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
74010EPE
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

PROFINET Cat6A, raue Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation usw.

Leiter

Size Stranding Material No. of Pairs
22 AWG Solid BC - Bare Copper 4

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 1.60 mm (0.0630 in) White & Blue, White & Orange, White & Green, White & Brown

Innenabschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

Äußere Abschirmung

Shield Type Material Coverage
Braid Tinned Copper (TC) 80%

Äußere Ummantelung

Material Nom. Diameter
PE - Polyethylene 8.7 mm (0.34 in)

Gesamtdurchmesser des Kabels (Nennwert)

8,7 mm (0,34 Zoll)

Elektrik

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
59.1 Ohm/km (18.0 Ohm/1000ft) 56 pF/m (17 pF/ft) 160 pF/100m 100 Ohm

Verzögerung

Max. Delay Skew Nom. Velocity of Prop.
25 ns/100m 78%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. RL (Return Loss) [dB] Min. ELTCTL [dB]
1 2 dB/100m 78 76 73 78 20 35
4 3.7 dB/100m 78 74.3 71.3 78 23 23
10 5.9 dB/100m 78 72.1 69.1 75.3 25 15
16 7.4 dB/100m 78 70.6 67.6 71.2 25 10.9
31.2 10.4 dB/100m 78 67.6 64.6 65.4 23.6 5.1
62.5 14.9 dB/100m 75.5 60.6 57.6 59.4 21.5
100 19 dB/100m 72.4 53.4 50.4 55.3 20.1
125 21.4 dB/100m 70.9 49.6 46.6 53.4 19.4
200 27.5 dB/100m 67.9 40.4 37.4 49.3 18
250 31 dB/100m 66.4 35.5 32.5 47.3 17.3
300 34.2 dB/100m 65.2 31.1 28.1 45.8 17.3
500 50.1 dB/100m 60.7 10.6 7.6 39.7 17.3

Anmerkungen zur Hochfrequenz-Tabelle

Grenzwerte unter 4 MHz dienen nur zur Information

Screening-Klasse

Typ I

Temperatur

Operating Installation Storage
-40°C to +80°C 0°C To +60° -40°C to +80°C

Biegeradius

Stationary Min. Installation Min.
45 mm (1.8 in) 90 mm

Umweltverträglichkeit

Außenbereiche

Datenkategorie

Kategorie 6A

ISO/IEC-Compliance

ISO/IEC 11801-1

CENELEC-Compliance

Trennklasse gemäß EN50174-2 = d

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Aktualisierung und Überarbeitung

Revisionsnummer: 0.105 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.105 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
74010EPE.00305 Schwarz Rolle 305 m 8719605177407
