Produktnummer: 74011E

DataTuff® 6A, 4PR #23 Str BC, PO ins, S/FTP, PVC jkt, PROFINET Typ B, AWM 20276

DataTuff® 6A, 4 Paar AWG 23 Blankes Kupfer – verseilt, Polyethylen-Isolierung, S/FTP – Gesamtgeflecht/Einzelfolienabschirmung, PVC-Ummantelung, PROFINET Typ B, AWM 20276

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

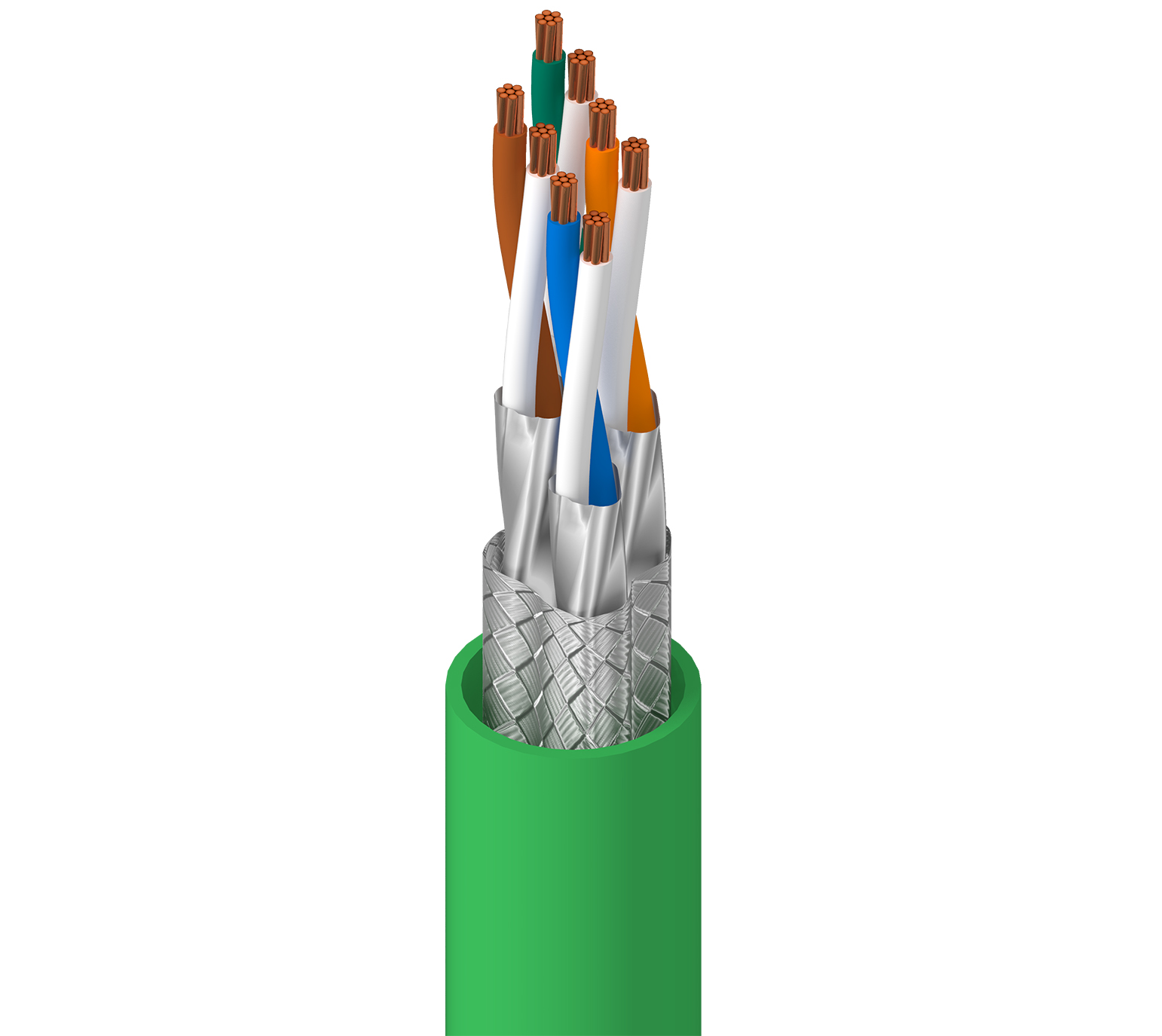

74011E
  • 74011E
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

PROFINET Cat6A, raue Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation usw.

Leiter

Element Size Stranding Material No. of Pairs
Individual Shielded Pair 23 AWG Stranded BC - Bare Copper 4

Isolierung

Element Material Nom. Insulation Diameter Color Code
Individual Shielded Pair PE - Polyethylene (Foam) 1.58 mm (0.0622 in) White & Blue, White & Orange, White & Green, White & Brown

Kabelseele

Description
4 pairs twisted to cable core

Innenabschirmung

Element Shield Type Material Coverage
Individual Shielded Pair Tape Bi-Laminate (Alum+Poly) 100%

Anmerkungen zur Tabelle "Innere Abschirmung"

Außenmaterial Aluminium

Äußere Abschirmung

Shield Type Material Coverage
Braid Tinned Copper (TC) 85%

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 8.7 mm (0.34 in)

Gesamtdurchmesser des Kabels (Nennwert)

8,7 mm (0,34 Zoll)

Elektrik

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
71.9 Ohm/km (21.9 Ohm/1000ft) 56 pF/m (17 pF/ft) 160 pF/100m 100 Ohm

Verzögerung

Max. Delay Skew Nom. Velocity of Prop.
25 ns/100m 78%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. RL (Return Loss) [dB] Min. ELTCTL [dB]
1 2.1 75.3 73.2 70.2 68 20 35
4 3.8 66.3 62.5 59.5 56 23 23
10 5.9 60.3 54.4 51.4 48 25 15
16 7.5 57.2 49.8 46.8 43.9 25 10.9
31.2 10.5 52.9 42.4 39.4 38.1 23.6 5.1
62.5 15.0 48.4 33.4 30.4 32.1 21.5
100 19.1 45.3 26.6 23.2 28.0 20.1
125 21.5 43.8 22.3 19.3 26.1 19.4
200 27.6 40.8 13.2 10.2 22.0 18
250 31.1 39.3 8.3 5.3 20.0 17.3
300 34.3 38.1 3.9 0.9 18.5 17.3
500 45.3 34.8 14.0 17.3

Anmerkungen zur Hochfrequenz-Tabelle

Grenzwerte unter 4 MHz dienen nur zur Information

Transfer-Impedanzklasse

Klasse 1

Screening-Klasse

Typ I

Notizen zur Screening-Tabelle

Koppeldämpfung

Speisung

UL Voltage Rating Voltage Rating
30 V RMS 30 V AC

Temperatur

Operating Storage
-40°C to +80°C -40°C to +80°C

Biegeradius

Stationary Min. Installation Min.
45 mm (1.8 in) 90 mm

Umweltverträglichkeit

Innenbereich – Euroklasse Eca, Innenbereich, Sonnenlichtbeständigkeit – nur schwarz, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

AWM-Compliance

AWM 20276

Datenkategorie

Kategorie 6A

ISO/IEC-Compliance

ISO/IEC 11801-1

CENELEC-Compliance

DE 50173-1, Segregationsklasse gemäß EN50174-2 = d

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.149 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.149 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
74011E.00B50 Grün Rolle 50 m 8719605179814
74011E.00100 Grün Rolle 100 m 8719605130044
74011E.00500 Grün Rolle 500 m 8719605128607
