Artikelnummer: DAUP

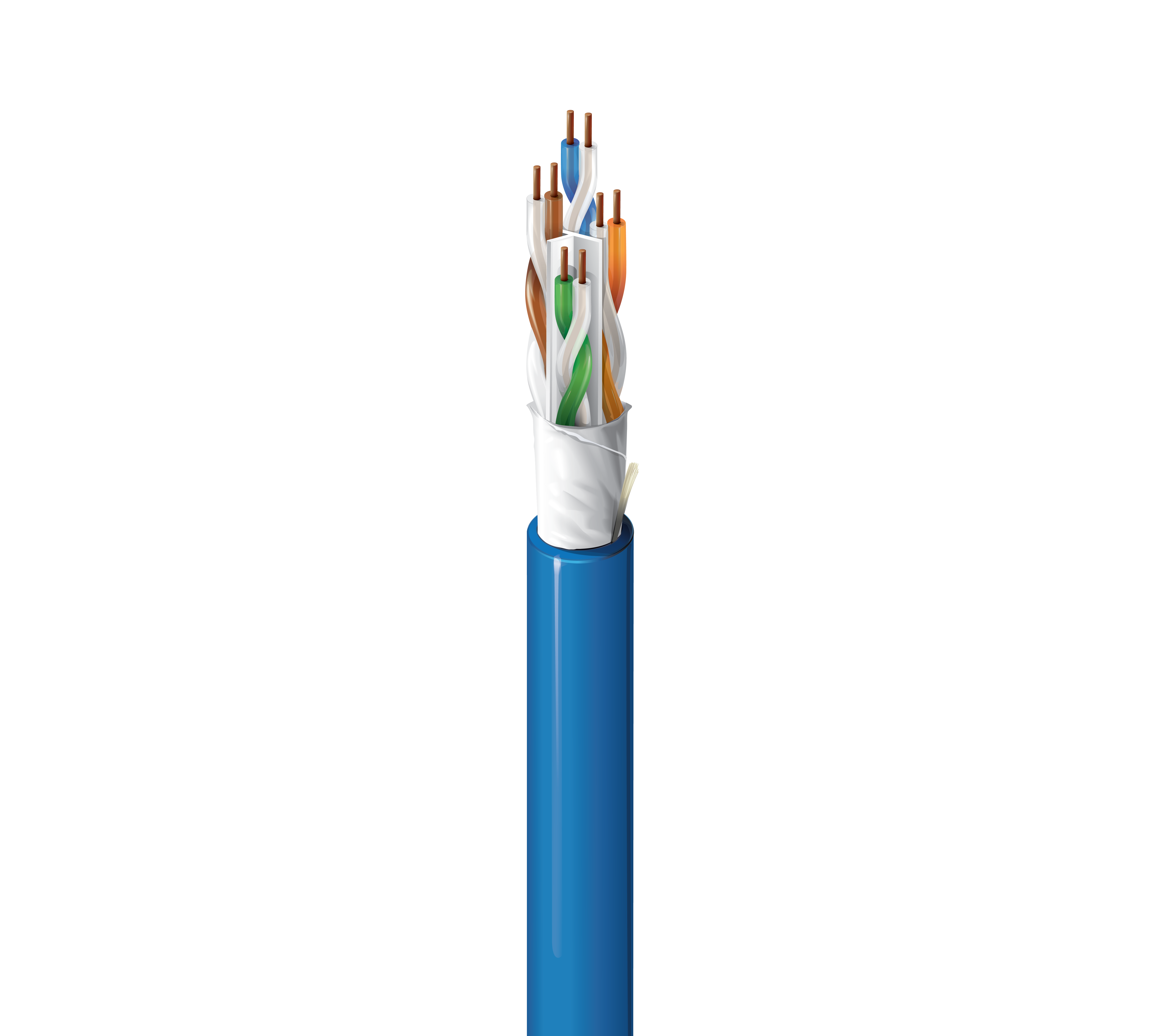

Kategorie 6A Kabel, 4 Paar, U/UTP, CMP
Kategorie 6A Premise Horizontalkabel, 4 Paar, 23 AWG massive blanke Kupferleiter, U/UTP, Plenum-CMP, Flamarrest® PVC-LS Ummantelung
-
Verfügbarkeit:
Amerika
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | Horizontalkabel für den Innenbereich, Ethernet 10GBASE-T |
|---|
Konstruktionsmerkmale
Leiter
| Größe | Verseilung | Material | Anzahl der Paare |
|---|---|---|---|
| 23 AWG | Massiv | BC – blankes Kupfer | 4 |
Isolierung
| Material | Farbcodierung |
|---|---|
| FEP – Fluoriertes Ethylenpropylen | Weiß & Blau, Weiß & Orange, Weiß & Grün, Weiß & Braun |
Äußere Ummantelung
| Separator | Material | Material-Handelsbezeichnung | Nennwert Durchmesser | Ripcord |
|---|---|---|---|---|
| Zentrales Element (patentiert X-Spline®), EquiBlock™ Isoliertechnik | PVC – Polyvinylchlorid | Flamarrest® | 0,250 Zoll (6,35 mm) | Ja |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,250 Zoll (6,35 mm) |
|---|
Elektrische Kenndaten
Elektrik
| Max. Leiter DCR | Max. kapazitive Unsymmetrie |
|---|---|
| 82 Ohm/km (25 Ohm/1000 Fuß) | 45 pF/100 m |
Verzögerung
| Frequenz | Max. Verzögerung | Max. Verzögerungsversatz | Nennwert Ausbreitungsgeschwindigkeit |
|---|---|---|---|
| 100 MHz | 537,6 ns/100 m | 45 ns/100 m | 69 % |
Speisung
| UL-Nennspannung |
|---|
| 300 V (CMP) |
Mechanische Kenndaten
Temperatur
| UL-Temperatur | Betrieb | Lagerung |
|---|---|---|
| 75 °C | -20 °C bis +75 °C | -20 °C bis +75 °C |
Biegeradius
| Mindestspannung im Ruhezustand |
|---|
| 1 Zoll (25 mm) |
|
Maximale Zugspannung |
25 lbs (11 kg) |
|---|---|
|
Gewicht Kabelgebinde |
34 lbs/1000 ft (51 kg/km) |
Standards und Compliance
|
Umweltverträglichkeit |
Plenum, Innenbereich |
|---|---|
|
Entflammbarkeit/Brandverhalten |
NFPA 262, UL 910 (Plenum), FT6 |
|
NEC/UL-Compliance |
Artikel 800 |
|
CEC/C(UL)-Compliance |
CMP |
|
ICEA-Compliance |
S-116-732 |
|
IEEE-Compliance |
IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
|
NEMA-Compliance |
ANSI/NEMA WC-66 |
|
Datenkategorie |
Kategorie 6A |
|
TIA/EIA-Compliance |
ANSI/TIA-568.2-D Kategorie 6A |
|
Leistungsprüfung durch Dritte |
Kanal/Kategorie 6A |
|
ISO/IEC-Compliance |
ISO/IEC 11801-1, IEC 61156-5 |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16 |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
|
Keine Plenum-Nummer |
DAUR |
Produkthinweise
|
Anmerkungen |
Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Druck umfasst absteigende Länge/Metermarkierung von der maximalen Aufmachung bis 0. |
|---|
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.88 Revisionsdatum: 24.09.2024 |
|---|
Information
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.88 Revisionsdatum: 24.09.2024 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Wicklung | Länge |
|---|---|---|---|
| DAUP 0101000 | Schwarz | Rolle | 1.000 ft |
| DAUP D151000 | Blau | Rolle | 1.000 ft |
| DAUP 0081000 | Grau | Rolle | 1.000 ft |
| DAUP 0051000 | Dunkelgrün | Rolle | 1.000 ft |
