Artikelnummer: 74004E

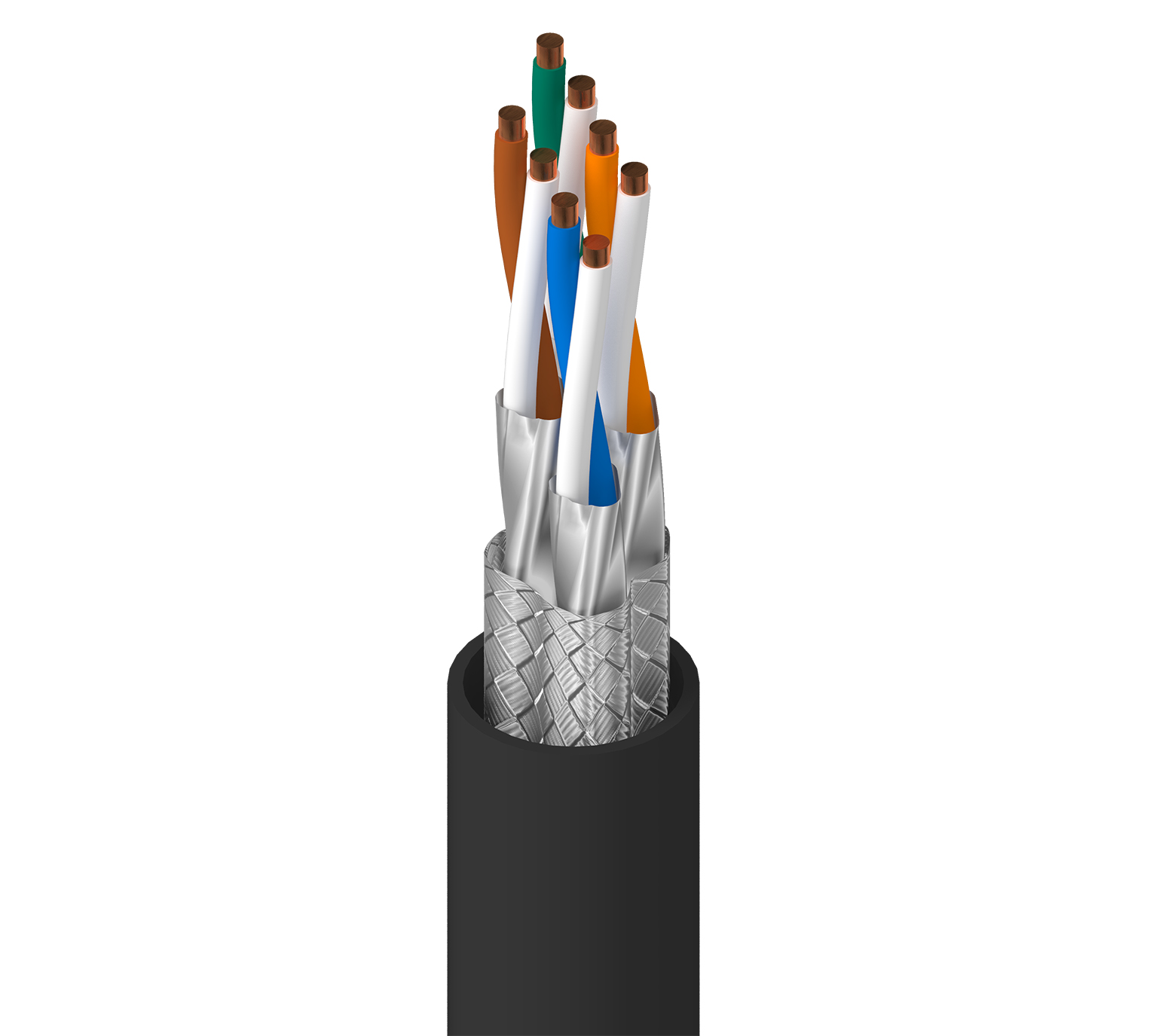

DataTuff® 7, 4PR #23 Sol BC (blankes Kupfer), PO-Isolierung, S/FTP, PVC-Ummantelung, AWM 20276

DataTuff® 7, 4 Paar AWG 23 blankes Kupfer – massiv, Polyethylen-Isolierung, S/FTP - Gesamtgeflecht/Einzelfolienabschirmung, PVC-Ummantelung , AWM 20276

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
74004E
  • 74004E
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

Kat.7, raue Umgebungen, IIoT, Fabrik- oder Prozessautomatisierung, Video, Audio, Datenkommunikation, usw.

Leiter

Größe Verseilung Material Anzahl der Paare Anzahl der Elemente
23 AWG Massiv BC – blankes Kupfer 4 8

Isolierung

Material Nenndurchmesser der Isolierung Farbcodierung
PE – Polyethylen (Schaum) 1,45 mm (0,0571 Zoll) Weiß & Blau, Weiß & Orange, Weiß & Grün, Weiß & Braun

Kabelseele

Beschreibung
4 Paare verdrillt auf Kabelkern

Innenabschirmung

Komponente Abschirmungstyp Material Abdeckung
Individuell geschirmtes Paar Band Bi-Laminat (Alum + Poly) 100 %

Tabellenhinweise

Außenmaterial Aluminium

Äußere Abschirmung

Abschirmungstyp Material Abdeckung
Geflecht Verzinntes Kupfer (TC) 65 %

Äußere Ummantelung

Material Nennwert Durchmesser
PVC – Polyvinylchlorid 8 mm (0,31 Zoll)

Gesamtdurchmesser des Kabels (Nennwert)

8 mm (0,31 Zoll)

Elektrik

Max. Leiter DCR Max. gegenseitige Kapazität Max. kapazitive Unsymmetrie Nennwert Impedanz
75 Ohm/km 56 pF/m (17 pF/Fuß) 160 pF/100 m 100 Ohm

Verzögerung

Max. Verzögerungsversatz Nennwert Ausbreitungsgeschwindigkeit
40 ns/100 m 60 %

Hochfrequenz

Frequenz [MHz] Max. Einfügungsverlust (Dämpfung) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Rückflussdämpfung) [dB]
1 2 dB/100 m 78 75 72 69 78 75 20
4 3,7 dB/100 m 78 75 74,3 71,3 78 75 23
10 5,9 dB/100 m 78 75 72,1 69,1 75,3 72,3 25
16 7,4 dB/100 m 78 75 70,6 67,6 71,2 68,2 25
31,2 10,4 dB/100 m 78 75 67,6 64,6 65,4 62,4 23,6
62,5 14,9 dB/100 m 75,5 72,5 60,6 57,6 59,4 56,4 21,5
100 19 dB/100 m 72,4 69,4 53,4 50,4 55,3 52,3 20,1
125 21,4 dB/100 m 70,9 67,9 49,6 46,6 53,4 50,4 19,4
200 27,5 dB/100 m 67,9 64,9 40,4 37,4 49,3 46,3 14
250 31 dB/100 m 66,4 63,4 35,5 32,5 47,3 44,3 17,3
300 34,2 dB/100 m 65,2 62,2 31,1 28,1 45,8 42,8 17,3
600 50,1 dB/100 m 60,7 57,7 10,6 7,6 39,7 36,7 17,3
1000 66,9 dB/100 m 57,4 54,4 35,3 32,3 15,1

Tabellenhinweise

Grenzwerte unter 4 MHz dienen nur zu Informationszwecken; Werte bei 1000 MHz dienen nur zur Information. Referenz-Standard: IEC 61156-5

Transferimpedanz

Frequenz Max. Transferimpedanz
1 MHz Max. 5 mOhm/m
10 MHz Max. 5 mOhm/m
30 MHz Max. 30 mOhm/m
100 MHz 100 mOhm/m

Transfer-Impedanzklasse

Klasse 1

Screening-Klasse

Typ Ib

Tabellenhinweise

Koppeldämpfung

Speisung

UL-Nennspannung Nennspannung
30 V RMS 30 V Wechselstrom

Temperatur

Betrieb Installation Lagerung
-40 °C bis +80 °C -15 °C bis +60 °C -40 °C bis +80 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
40 mm (1,6 Zoll) 80 mm

Maximale Zugspannung

80 N (18 lbf)

Umweltverträglichkeit

Innenbereich – Euroklasse Eca, Innenbereich, Außenbereich – nur Schwarz, Sonnenlichtbeständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

AWM-Compliance

AWM 20276

IEEE-Compliance

PoE: IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

Datenkategorie

Kategorie 7

TIA/EIA-Compliance

ANSI/TIA 568.2-D

ISO/IEC-Compliance

ISO/IEC 11801-1

CENELEC-Compliance

DE 50173-1, Segregationsklasse gemäß EN50174-2 = d

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.271 Revisionsdatum: 29.04.2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.271 Revisionsdatum: 29.04.2024

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
74004E.01B100 Schwarz Flacher Kasten 100 m 8719605013170
74004E.01305 Schwarz Rolle 305 m 8719605013156
74004E.01500 Schwarz Rolle 500 m 8719605013163
74004E.011317 Schwarz Rolle 1.317 m 8719605199737
74004E.011524 Schwarz Rolle 1.524 m 8719605199744
