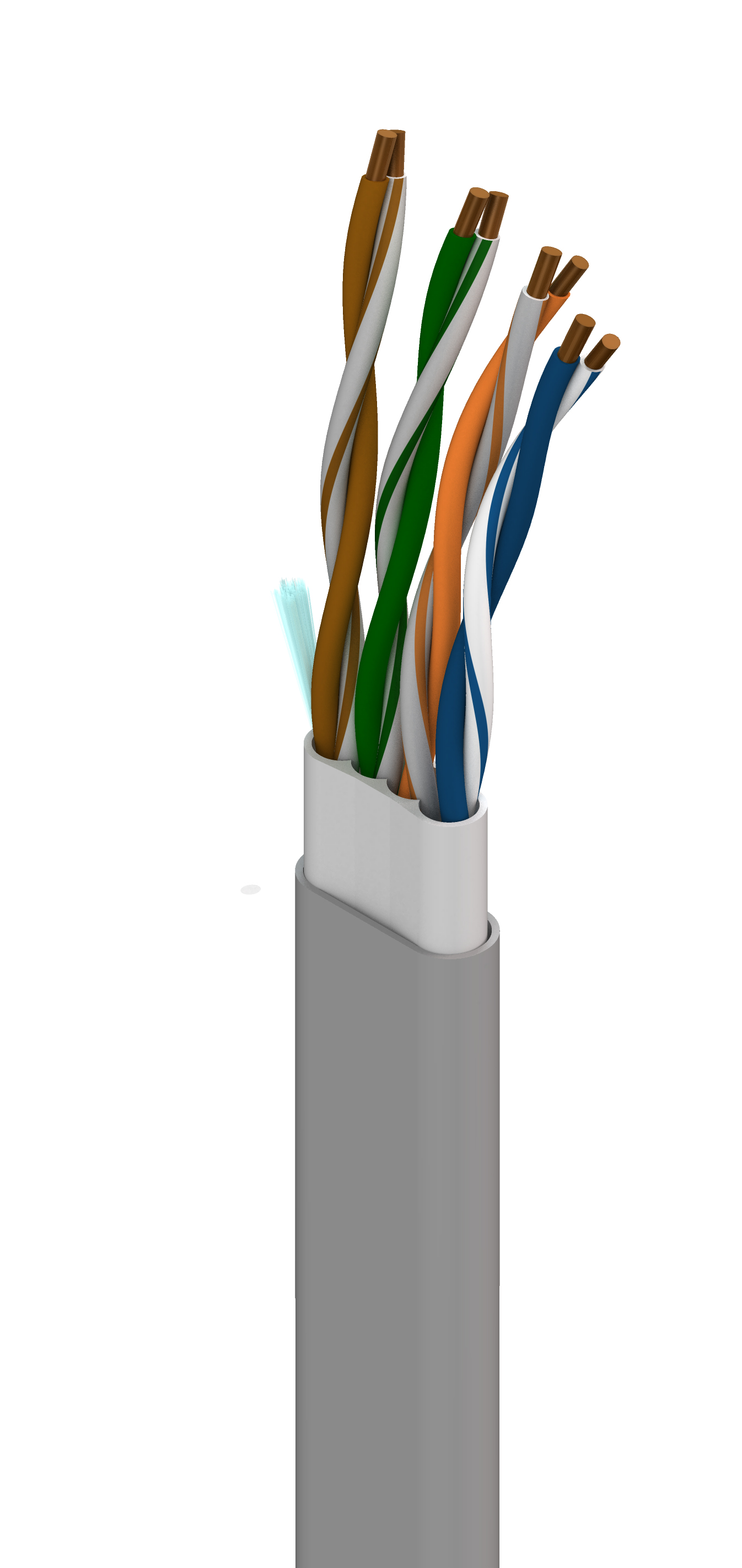

11872 A

DataTuff® 6, 4 Bonded-Pair #24 Sol BC, PO-Isolierung, PVC-Ummantelung, PVC-Ummantelung, CMR

…
Industrial Ethernet Cat. 6, 4 Bonded-Pair 24AWG (massives) blankes Kupfer, PO-Isolierung, innere Ummantelung aus PVC, äußere Ummantelung aus PVC, CMR
Englisch
Angebot anfordern
Teilen
Muster anfordern Produktmeldungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

raue Umgebungen, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation, usw.

Physikalische Merkmale (allgemein)
Leiter
Komponente AWG Verseilung Material Nenndurchmesser Anzahl der Paare
Paar(e) 23 Massiv BC – blankes Kupfer 0,022 Zoll 4

Anzahl der Leiter

8

Gesamtanzahl der Paare

4

Isolierung
Komponente Material Nenndurchmesser Nennwanddicke
Paar(e) PO – Polyolefin 0,043 Zoll 0,01 Zoll

Bonded-Pair

Ja

Farbtafel
Nummer Farbe
1 Blau und Weiß/Blau
2 Orangefarben und Weiß/Orangefarben
3 Grün & Weiß/Grün
4 Braun & Weiß/Braun
Innere Ummantelung
Material Nenndurchmesser Ripcord
PVC – Polyvinylchlorid 0,365 x 0,165 Zoll Ja
Äußere Ummantelung
Material Nenndurchmesser Nennwanddicke Ripcord
PVC – Polyvinylchlorid 0,475 x 0,265 Zoll 0,035 Zoll Ja
Elektrische Kenndaten
Leiter DCR
Max. Leiter DCR Max. DCR unsymmetrisch
23,2 Ohm/1000 Fuß 3 %
Kapazität
Max. kapazitive Unsymmetrie Gegenseitige Nennkapazität
49,2 pF/Fuß 15 pF/ft
Verzögerung
Max. Verzögerung Max. Verzögerungsversatz Nominale Ausbreitungsgeschwindigkeit (VP) [%]
510 ns/100 m 25 ns/100 m 70 %
Hochfrequenz
Frequenz [MHz] Max. Einfügungsverlust (Dämpfung) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Rückflussdämpfung) [dB] Max./Min. Eingangsimpedanz (unbestückt) Max./Min. angepasste Impedanz
1 MHz 1,9 dB/100 m 74,3 dB 72,3 dB 72,4 dB 70,4 dB 67,8 dB 64,8 dB 20 dB 100 ± 12 Ohm 100 ± 15 Ohm
4 MHz 3,7 dB/100 m 65,3 dB 63,3 dB 61,6 dB 59,6 dB 55,7 dB 52,7 dB 23 dB 100 ± 12 Ohm 100 ± 15
8 MHz 5,3 dB/100 m 60,3 dB 58,8 dB 55,5 dB 53,5 dB 49,7 dB 46,7 dB 24,5 dB 100 ± 12 Ohm 100 ± 15
10 MHz 5,9 dB/100 m 59,3 dB 57,3 dB 53,4 dB 51,4 dB 47,8 dB 44,8 dB 25 dB 100 ± 12 Ohm 100 ± 15
16 MHz 7,5 dB/100 m 56,3 dB 54,3 dB 48,7 dB 46,7 dB 43,7 dB 40,7 dB 25 dB 100 ± 12 Ohm 100 ± 8
20 MHz 8,4 dB/100 m 54,8 dB 52,8 dB 46,4 dB 44,4 dB 41,7 dB 38,7 dB 25 dB 100 ± 12 Ohm 100 ± 8
25 MHz 9,5 dB/100 m 53,4 dB 51,4 dB 43,9 dB 41,9 dB 39,8 dB 36,8 dB 24,3 dB 100 ± 15 Ohm 100 ± 8
31,25 MHz 10,6 dB/100 m 51,9 dB 49,9 dB 41,2 dB 39,2 dB 37,9 dB 34,9 dB 23,6 dB 100 ± 15 Ohm 100 ± 8
62,5 MHz 15,4 dB/100 m 47,4 dB 45,4 dB 32 dB 30 dB 31,8 dB 28,8 dB 21,5 dB 100 ± 15 Ohm 100 ± 8
100 MHz 19,8 dB/100 m 44,3 dB 42,3 dB 24,5 dB 22,5 dB 27,8 dB 24,8 dB 21 dB 100 ± 15 Ohm
155 MHz 25,1 dB/100 m 41,5 dB 39,5 dB 16,3 dB 14,3 dB 23,9 dB 20,9 dB 21 dB 100 ± 15 Ohm
200 MHz 29 dB/100 m 39,9 dB 37,9 dB 10,8 dB 10 dB 21,7 dB 18,7 dB 21 dB 100 ± 15 Ohm
250 MHz 32,8 dB/100 m 38,3 dB 36,3 dB 5,5 dB 3,5 dB 19,8 dB 16,8 dB 18 dB 100 ± 20 Ohm
300 MHz 35,2 dB/100 m 37,2 dB 34,2 dB 0,7 dB 0 dB 18,2 dB 15,2 dB 18 dB 100 ± 20 Ohm
310 MHz 37,1 dB/100 m 36,9 dB 34,9 dB 0 dB 17,9 dB 14,9 dB 18 dB 100 ± 20 Ohm
350 MHz 39,8 dB/100 m 36,2 dB 34,2 dB 16,9 dB 13,9 dB 17 dB 100 ± 22 Ohm
400 MHz 43 dB/100 m 35,3 dB 33,3 dB 15,7 dB 12,7 dB 14 dB 100 ± 32 Ohm
500 MHz 49 dB/100 m 33,8 dB 31,8 dB 13,8 dB 10,8 dB 14 dB 100 ± 32 Ohm
Speisung
UL-Nennspannung
300 V RMS
Temperaturbereich

Temperaturbereich für die Installation

-10 °C bis +75 °C

Nenntemperatur gemäß UL

75 °C

Betriebstemperaturbereich

-25 °C bis +75 °C

Mechanische Kenndaten

Gewicht Kabelgebinde

59 lbs/1000 Fuß

Maximale Zugspannung

50 lbs.

Min. Biegeradius bei Installation

4,75 Zoll

Mindestbiegeradius/Minor Axis

0,1 Zoll
Standards

NEC Artikel

Artikel 800

NEC/(UL)-Compliance

CMR

CEC/C(UL)-Compliance

CMR

ISO/IEC-Compliance

ISO/IEC 11801 Cat 6

CPR-Euroklasse

Eca

Datenkategorie

Kategorie 6

TIA/EIA-Compliance

TIA/EIA-568B.2 Kat. 6

Anwendbare Umwelt- und andere Programme

Umgebung

Innen – Riser

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2003/11/EC (BFR)

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Ja

Einhaltung der EU-Richtlinien

EU-Richtlinie 2003/11/EC (BFR)

MII Bestell-Nr. 39 (China RoHS)

Ja

Eignung

Eignung – innen

Ja

Entflammbarkeit, LS0H, Toxizitätsprüfung

Entflammbarkeit gemäß CSA/C(UL)

FT4

Entflammbarkeit gemäß UL

UL1666 Riser

Entflammbarkeit gemäß IEC

IEC 60332-1-2

UL-Nennspannung

300 V RMS

Plenum/Nicht-Plenum

Plenum (J/N)

Nein

Zugehörige Artikelnummern

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.
Produkthinweise

Anmerkungen

US-Patent Nr. 5, 606, 151; 5, 734, 126; 5, 821, 467 **Werte über 350 MHz sind nur zur Information

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.559 Revisionsdatum: 29.04.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Aufmachung Länge UPC
11872A 0101000 Schwarz Rolle 1.000 ft 612825107989
11872A 0081000 Grau Rolle 1.000 ft 612825107972
