Artikelnummer: 127903A

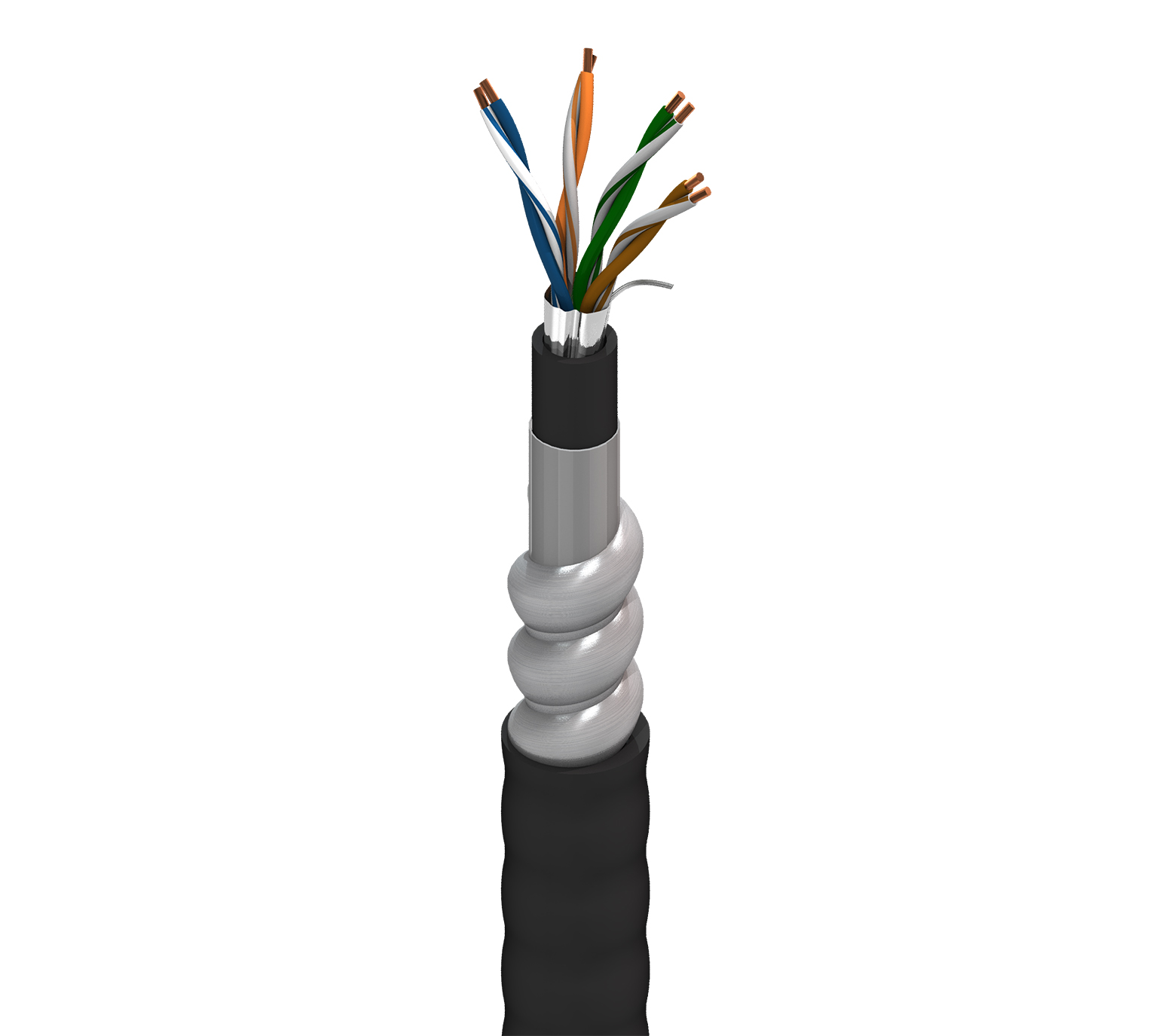

DataTuff® 5e, 4PR 22 Sol BC (blankes Kupfer), PO-Isolierung, OS, PVC-Ummantelung, AIA-Panzerung, PVC-Ummantelung, PLTC CMG CM, -40C

Industrial Ethernet Cat 5e, 4 Paar 22AWG (massiv) blankes Kupfer, PO-Isolierung, Gesamte Beldfoil®-Abschirmung, innere Ummantelung aus PVC, Ineinandergreifende Aluminiumpanzerung, äußere Ummantelung aus PVC, PLTC CMG CM, -40C

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
127903 A
  • 127903 A
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

raue Umgebungen, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation, usw. Exposition gegenüber Nagetieren, Zerquetschen, oder Durchschneiden mit Gewalt, Leistungsbegrenztes Fach

Leiter

Komponente Größe Verseilung Material Anzahl der Paare Anzahl der Elemente
Paar(e) 22 Massiv BC – blankes Kupfer 4 4

Isolierung

Komponente Material Farbcodierung
Paar(e) PO – Polyolefin Weiß-blauer Streifen und Blau, weiß-orangefarbener Streifen und Orange, weiß-grüner Streifen und Grün, weiß-brauner Streifen und Braun

Bonded-Pair

Ja

Innenabschirmung

Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 22 AWG (7 x 30) TC (verzinntes Kupfer)

Innere Ummantelung

Material Nennwert Durchmesser
PVC – Polyvinylchlorid 0,335 Zoll (8,51 mm)

Äußere Abschirmung

Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 22 AWG (7 x 30) TC (verzinntes Kupfer)

Panzerung

Panzertyp und Material Panzerdicke Durchmesser über Panzerung
AIA – Aluminium-Verriegelungspanzer 0,025 Zoll (0,64 mm) 0,565 Zoll (14,4 mm)

Äußere Ummantelung

Separator Material Nennwert Durchmesser
Polyester-Band PVC – Polyvinylchlorid 0,655 Zoll (16,6 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,655 Zoll (16,6 mm)

Elektrik

Max. Leiter DCR Max. gegenseitige Kapazität Max. kapazitive Unsymmetrie
93,8 Ohm/km (28,6 Ohm/1000 Fuß) 17 pF/Fuß (56 pF/m) 330 pF/100 m

Verzögerung

Max. Verzögerung Max. Verzögerungsversatz Nennwert Ausbreitungsgeschwindigkeit
538 ns/100 m 45 ns/100 m 70 %

Hochfrequenz

Frequenz [MHz] Max. Einfügungsverlust (Dämpfung) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Rückflussdämpfung) [dB] Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] Max./Min. angepasste Impedanz [Ohm]
1 2,0 dB/100 m 65,3 62,3 63 60 63,8 60,8 20 100 ± 15 100 ± 15
4 4,1 dB/100 m 56,3 53,3 51 49 51,7 48,7 23 100 ± 15 100 ± 15
8 5,8 dB/100 m 51,8 48,8 46 43 45,7 42,7 24,5 100 ± 15 100 ± 15
10 6,5 dB/100 m 50,3 47,3 43 41 43,8 40,8 25 100 ± 15 100 ± 15
16 8,2 dB/100 m 47,3 44,3 39 36 39,7 36,7 25 100 ± 15 100 ± 15
20 9,3 dB/100 m 45,8 42,8 36,5 33,5 37,7 34,7 25 100 ± 15 100 ± 15
25 10,4 dB/100 m 44,3 41,3 33,9 30,9 35,8 32,8 24,3 100 ± 15 100 ± 15
31,25 11,7 dB/100 m 42,9 39,9 31 28 33,9 30,9 23,6 100 ± 15 100 ± 15
62,5 17,0 dB/100 m 38,4 35,4 22 19 27,8 24,8 21,5 100 ± 15 100 ± 15
100 22,0 dB/100 m 35,3 32,3 14 11 23,8 20,8 20,1 100 ± 15
310 41,8 dB/100 m
350 44,9 dB/100 m

Speisung

UL-Nennspannung
300 V (CM)

Temperatur

UL-Temperatur Betrieb Lagerung
75 °C -40 °C bis +75 °C -40 °C bis +75 °C

Biegeradius

Mindestspannung im Ruhezustand
7,86 Zoll (200 mm)

Maximale Zugspannung

100 lbs (45 kg)

Gewicht Kabelgebinde

157 lbs/1000 Fuß

Umweltverträglichkeit

Innen-/Außenbereich, Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, UV-Beständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

UL 1685 (UL), FT4

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CM, PLTC

CEC/C(UL)-Compliance

CMG, HL, CSA CMG, HL, -40C

Datenkategorie

Kategorie 5e

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 5e

ISO/IEC-Compliance

ISO/IEC 1801 Cat 5e

Anmerkungen

Die Betriebstemperaturen unterliegen der Längenabstufung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.273 Revisionsdatum: 29.04.2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.273 Revisionsdatum: 29.04.2024

Artikelnummer

Artikelnr. UPC
127903A 0101000 612825439073
127903A 0105000 612825439080
