Produktnummer: SPE101

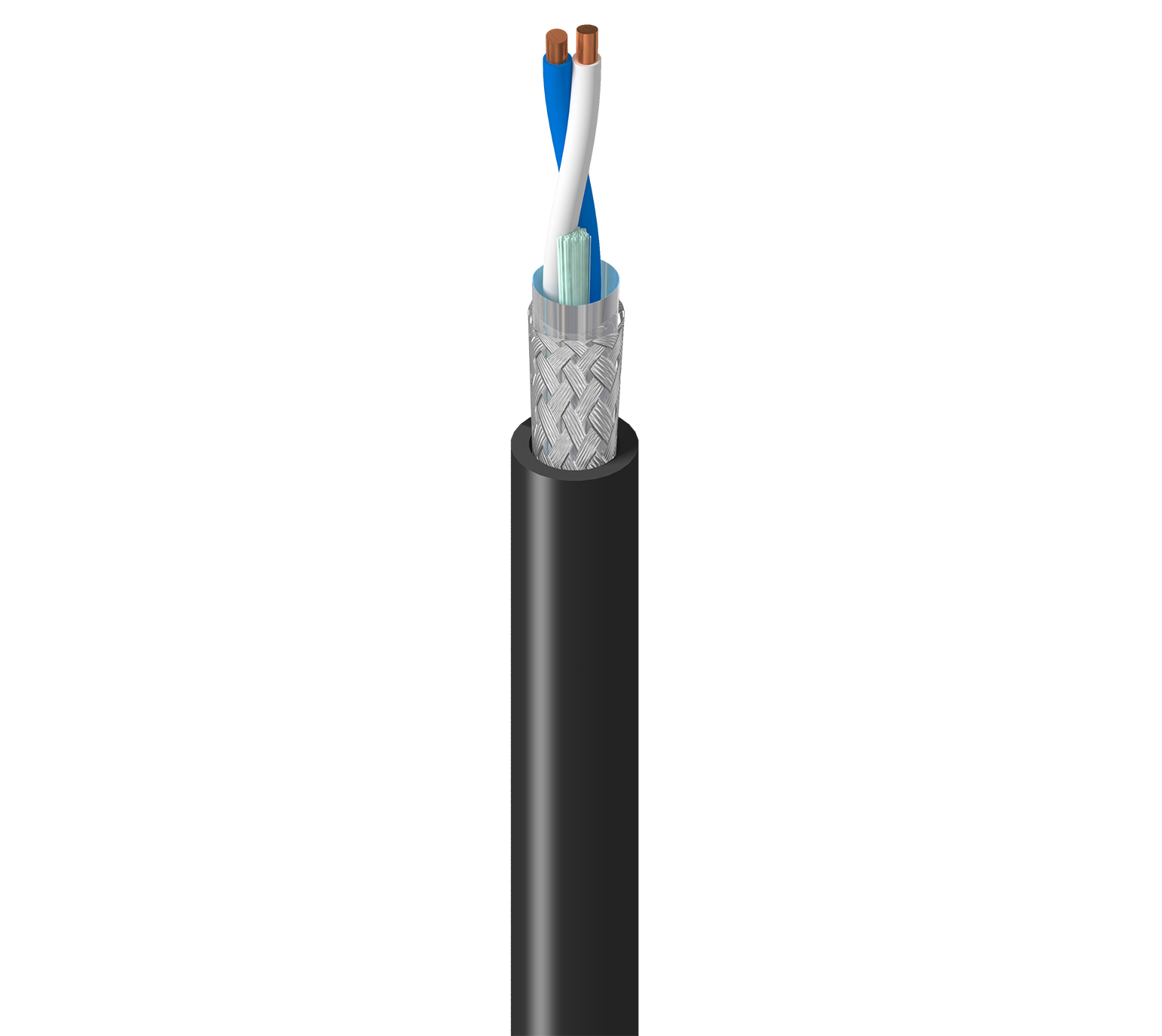

Datatuff Ind SPE 10Mbps 18AWG SF/UTP PVC

Datatuff Ind SPE 10Mbps 18AWG PE SF/UTP PVC

  • Verfügbarkeit:
    Amerika
  • Status:
    Aktiv
SPE101
  • SPE101
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Datenkommunikation, Kameras, SPS, Schalter, Außen-, Innenbereich usw.

Leiter

Size Stranding Material No. of Pairs
18 AWG Solid TC - Tinned Copper 1

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 0.098 in (2.5 mm) White & Blue

Äußere Abschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 90%

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.311 in (7.90 mm)

Gesamtdurchmesser des Kabels (Nennwert)

.311 Zoll (7,90 mm)

Elektrik

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance
23 Ohm/km (7.0 Ohm/1000ft) 56 pF/m (17 pF/ft) 330 pF/100m

Verzögerung

Frequency Max. Delay Nom. Velocity of Prop.
100 MHz 450 ns/100m 76%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. RL (Return Loss) [dB] Min. PSANEXT [dB] Min. Coupling Attenuation [dB] Nom. Characteristic Impedance [Ohm]
0.1 1.0 dB/100m 11.5 67 50 100
0.5 1.2 dB/100m 15 64.7 50 100
0.772 1.3 dB/100m 15 61.5 50 100
1 1.4 dB/100m 15 61.4 50 100
2 1.9 dB/100m 15 54.5 50 100
4 2.6 dB/100m 15 49.4 50 100
8 3.6 dB/100m 15 44.3 50 100
10 5.9 dB/100m 15 42.6 50 100
16 5.1 dB/100m 15 39.1 50 100
20 5.7 dB/100m 15 37.5 50 100

Speisung

UL Voltage Rating
300 V (UL 13 PLTC)

Temperatur

UL Temperature Operating
75°C -30°C To +75°C

Biegeradius

Installation Min.
2.4 in (61 mm)

Maximale Zugspannung

25 lbs (11 kg)

Gewicht Kabelgebinde

56 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, UV-Beständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

UL 1685

NEC/UL-Compliance

CM, PLTC

IEEE-Compliance

IEEE 802.3cg

TIA/EIA-Compliance

ANSI/TIA-568.5

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2022-04-27

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.46 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.46 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr.
SPE101 0061000
SPE101 0101000
