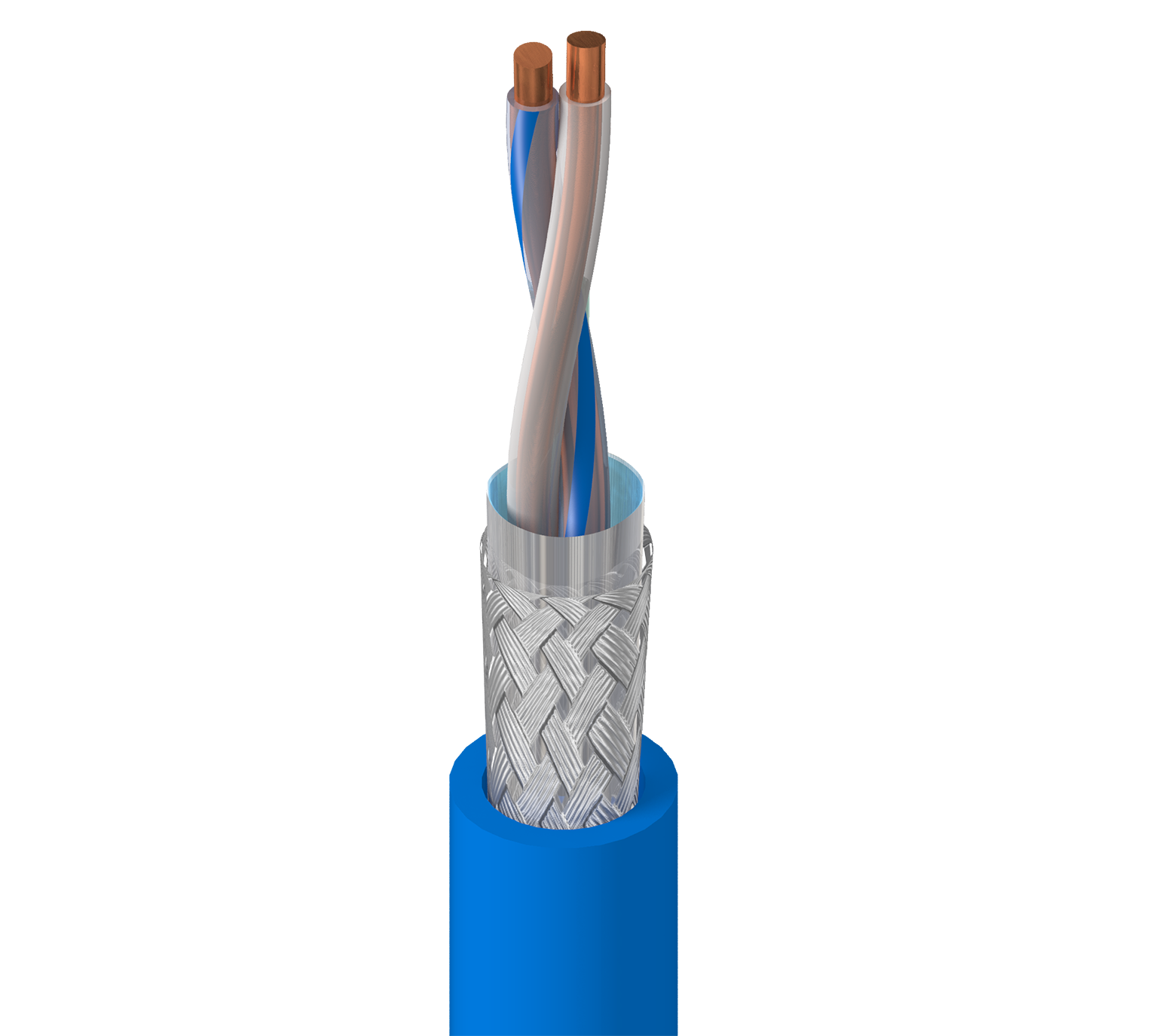

DataTuff Ind SPE 40m 1Gbps 100 Ohm 26AWG SFTP PVC
| Mögliche Anwendungen | Laute Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation, usw. |
|---|
| Größe | Verseilung | Material | Anzahl der Paare |
|---|---|---|---|
| 26 AWG | Massiv | BC – blankes Kupfer | 1 |
| Material | Nenndurchmesser der Isolierung | Farbcodierung |
|---|---|---|
| PP – Polypropylen | 0,051 Zoll (1,3 mm) | Natürlich und Natürlich/Blau |
| Abschirmungstyp | Material | Abdeckung |
|---|---|---|
| Band | Bi-Laminat (Alum + Poly) | 100 % |
| Geflecht | Verzinntes Kupfer (TC) | 80 % |
| Material | Nennwert Durchmesser |
|---|---|
| PVC – Polyvinylchlorid | 0,161 Zoll (4,09 mm) |
| Max. Leiter DCR | Max. kapazitive Unsymmetrie |
|---|---|
| 145 Ohm/km | 1,600 pF/km |
| Frequenz | Max. Verzögerung | Max. Verzögerungsversatz |
|---|---|---|
| 100 MHz | 538 ns/100 m | 25 ns/100 m |
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) | Min. RL (Rückflussdämpfung) [dB] | Min. TCL [dB] | Min. ELTCTL [dB] | Max. Oberflächentransferimpedanz [mOhm/m] | Min. Koppeldämpfung [dB] |
|---|---|---|---|---|---|---|
| 1 | 3,1 dB/100 m | 40 | 40 | 15 | ||
| 4 | 5,6 dB/100 m | 20 | 40 | 28 | 50 | |
| 8 | 7,8 dB/100 m | 24,5 | 36,5 | 21,9 | 93 | |
| 10 | 8,7 dB/100 m | 25 | 35,0 | 20,0 | 100 | |
| 16 | 11 dB/100 m | 25 | 31,9 | 15,9 | 135 | |
| 20 | 12,3 dB/100 m | 25 | 30,5 | 14 | 155 | |
| 25 | 13,8 dB/100 m | 24,2 | 29 | 12 | 178 | |
| 30 | 15,1 dB/100 m | 23,5 | 27,8 | 10,5 | 200 | 85 |
| 60 | 21,4 dB/100 m | 20,9 | 23,3 | 5 | 85 | |
| 100 | 27,8 dB/100 m | 19 | 20 | 5 | 85 | |
| 200 | 39,7 dB/100 m | 16,4 | 15,5 | 5 | 79 | |
| 250 | 44,6 dB/100 m | 15,6 | 14 | 5 | 77 | |
| 300 | 49,0 dB/100 m | 14,9 | 12,8 | 5 | 75 | |
| 350 | 53,2 dB/100 m | 14,3 | 11,8 | 5 | 74 | |
| 400 | 57,0 dB/100 m | 13,8 | 11 | 5 | 73 | |
| 450 | 60,7 dB/100 m | 13,4 | 10,2 | 5 | 72 | |
| 500 | 64,1 dB/100 m | 71 | 9,5 | 5 | 71 | |
| 550 | 67,5 dB/100 m | 12,6 | 8,9 | 5 | 70 | |
| 600 | 70,7 dB/100 m | 12,3 | 8,3 | 5 | 69 |
| UL-Nennspannung | Nennspannung |
|---|---|
| 300 V (UL AWM 2095) | 300 V (IEC 61156-12) |
| UL-Temperatur | Betrieb |
|---|---|
| 80 °C | -20 °C bis +80 °C |
| Mindestinstallation |
|---|
| 1,7 Zoll (43 mm) |
|
Gewicht Kabelgebinde |
7,7 lbs/1000ft |
|---|
|
Umweltverträglichkeit |
Innen-, Außenbereich, UV-Beständigkeit, Ölbeständigkeit |
|---|---|
|
Entflammbarkeit/Brandverhalten |
FT2, IEC 60332-1-2 |
|
AWM-Compliance |
AWM 2095, AWM I A/B |
|
IEEE-Compliance |
IEEE 802.3bp |
|
ISO/IEC-Compliance |
IEC 61156-12 |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16 |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
|
Anmerkungen |
Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. |
|---|
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.39 Revisionsdatum: 29.04.2024 |
|---|
| Artikelnr. | Farbe | Wicklung | Länge |
|---|---|---|---|
| SPE402 0065000 | |||
| SPE402 0105000 | |||
| SPE402 0101000 | Schwarz | Rolle | 1.000 ft |
| SPE402 0061000 | Blau, hell | Rolle | 1.000 ft |
