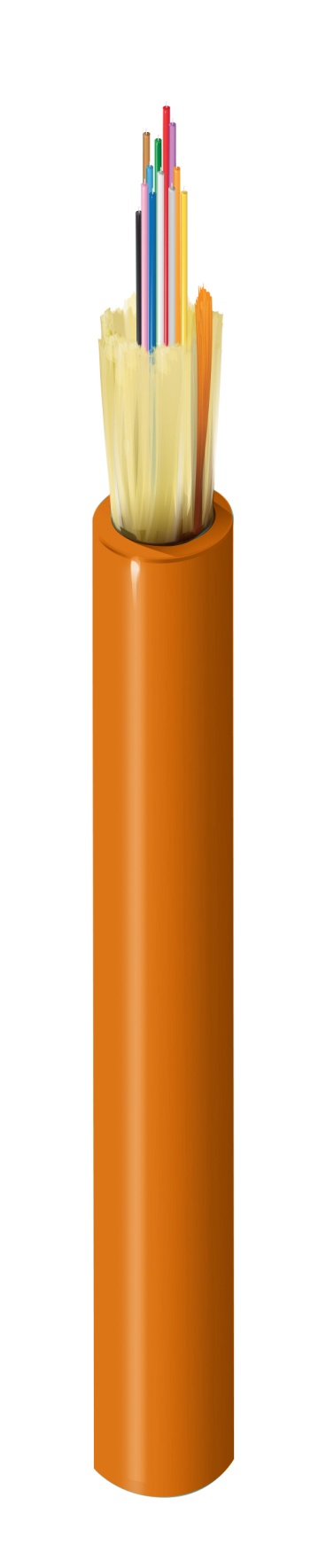

Product Number: FD4M006P2
Indoor/Outdoor Plenum, OM4, 6 Fibers, Plenum
Innen-/Außenbereich, OM4, Mini-Verteilung, 6 Fasern, Plenum, 3,0 mm, 16 x 250 μm Glasfaser
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
|
Produktkategorie |
Composite |
|---|---|
| Mögliche Anwendungen | Rechenzentrum, RAN, Horizontaler Backbone, Lokaler Backbone, Patching, Verlegung von Kabelkanälen |
Faser-Spezifikationen
|
Fasertyp |
OM4 |
|---|---|
|
Faserkerndurchmesser |
50/125 µm |
|
Faserdurchmesser |
250 µm |
|
Faseranzahl |
6 |
|
Farbcodierung der Faser |
TIA-598-D |
Kabelaufbau
|
Anzahl aktiver Untergruppen |
1 |
|---|---|
|
Fasern pro Untergruppe |
6 |
|
Durchmesser Untereinheit |
0,118 Zoll (3,0 mm) |
|
Entlastungselemente Untereinheit |
Wasserabweisende Aramidgarne |
|
Zentrales Verstärkungselement |
GRP |
|
Wasserblockende Kabelseele |
Wasserabweisende Aramidgarne |
Spezifikationen der äußeren Ummantelung
|
Verstärkungselement |
Wasserabweisende Aramidgarne |
|---|---|
|
Material der Ummantelung |
PVC – Polyvinylchlorid |
|
Nennwert Durchmesser |
0,380 Zoll (9,7 mm) |
|
Anzahl der Ripcords |
2 |
Optische Merkmale
| Wellenlänge | 850 nm | 1300 nm |
|---|---|---|
| Max. Dämpfung | 3,0 dB/km | 1,2 dB/km |
| 1 Gigabit Ethernet-Leistung | 1.040 m | 550 m |
| 10 Gigabit Ethernet-Leistung | 550 m | -- |
| Min. Effektive Modal-Bandbreite (EMB) | 4700 MHz*km | -- |
| Min. OFL-Bandbreite (OFL = Overfilled Launch) | 3500 MHz*km | 500 MHz*km |
Mechanische Kenndaten
|
Min. Biegeradius bei Installation |
15x Kabel AD |
|---|---|
|
Min. Biegeradius im Betrieb |
10x Kabel AD |
|
Max. Zugfestigkeit während der Installation |
670 N (150 lbf) |
|
Max. Zugfestigkeit während des Betriebs |
200 N (45 lbf) |
|
Druckfestigkeit |
220 N/cm |
|
Gewicht Kabelgebinde |
33 lbs/kft (49 kg/km) |
|---|
Standards und Compliance
|
Umweltverträglichkeit |
Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung, Erdverlegung |
|---|---|
|
Nachhaltigkeit |
CA Prop 65 |
|
Entflammbarkeit/Brandverhalten |
OFNP, FT6 |
|
ICEA-Compliance |
S-104-696 |
|
TIA/EIA-Compliance |
ANSI/ICEA S-104-696 |
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.73 Revisionsdatum: 15.10.2024 |
|---|
Information
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.73 Revisionsdatum: 15.10.2024 |
|---|
Artikelnummer
| Artikelnr. | Farbe | UPC |
|---|---|---|
| FD4M006P2 | Schwarz | 612825394129 |
