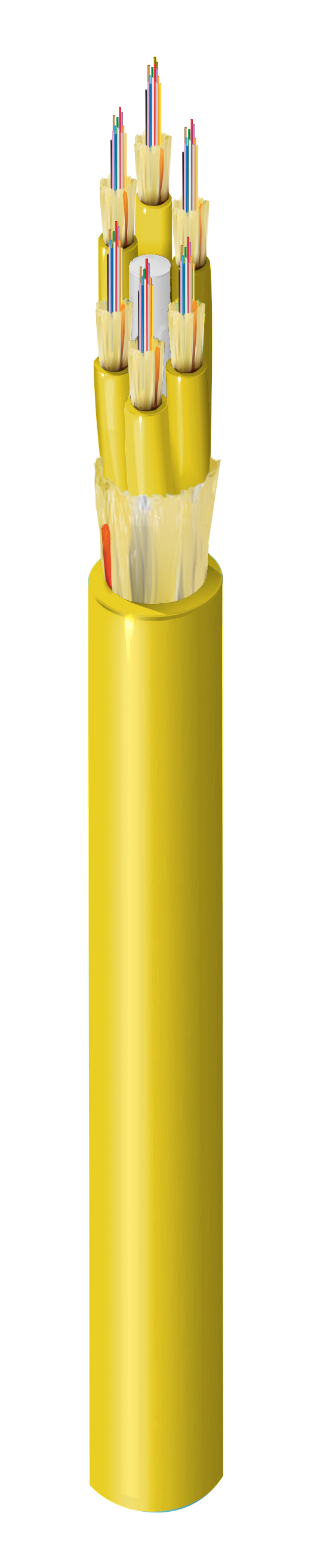

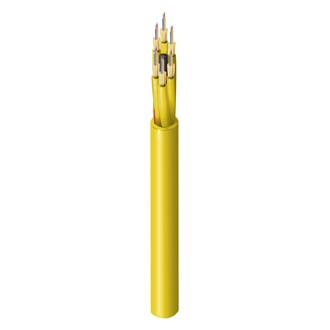

Product Number: FISM072P1
Mini-Verteiler OS2 für den Innenbereich mit 72 Fasern, OFNP Untereinheiten 2,0 mm (12F)
FX Indoor, Mini-Distribution, OS2, 72 Fibers, OFNP, Sub-units 2.0mm (12F), Yellow Jacket
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
|
Produktkategorie |
Glasfaser-Mini-Verteilerkabel |
|---|---|
| Mögliche Anwendungen | Rechenzentrum, RAN, Horizontaler Backbone, Lokaler Backbone, Patching, Verlegung von Kabelkanälen |
Faser-Spezifikationen
|
Fasertyp |
OS2, G.657.A1, G.652.D |
|---|---|
|
Faserkerndurchmesser |
8,2/125 µm |
|
Faserdurchmesser |
250 µm |
|
Faseranzahl |
72 |
|
Farbcodierung der Faser |
TIA-598-D |
Kabelaufbau
|
Anzahl aktiver Untergruppen |
6 |
|---|---|
|
Fasern pro Untergruppe |
12 |
|
Durchmesser Untereinheit |
0,078 Zoll (2,0 mm) |
|
Farbe der Untergruppe |
Gelb |
|
Entlastungselemente Untereinheit |
Aramidfasern |
|
Zentrales Verstärkungselement |
GRP |
Spezifikationen der äußeren Ummantelung
|
Verstärkungselement |
Aramidfasern |
|---|---|
|
Material der Ummantelung |
PVC – Polyvinylchlorid |
|
Nennwert Durchmesser |
0,320 Zoll (8,2 mm) |
|
Farbe |
Gelb |
|
Anzahl der Ripcords |
1 |
Optische Merkmale
| Wellenlänge | 1310 nm | 1550 nm |
|---|---|---|
| Max. Dämpfung | 0,5 dB/km | 0,5 dB/km |
| 10 Gigabit Ethernet-Leistung | 10.000 m | 50.000 m |
Mechanische Kenndaten
|
Min. Biegeradius bei Installation |
15x Kabel AD |
|---|---|
|
Min. Biegeradius im Betrieb |
10x Kabel AD |
|
Max. Zugfestigkeit während der Installation |
660 N (150 lbf) |
|
Max. Zugfestigkeit während des Betriebs |
200 N (45 lbf) |
|
Druckfestigkeit |
110 N/cm |
|
Gewicht Kabelgebinde |
44 lbs/kft (66 kg/km) |
|---|
Temperaturbereich
|
Temperaturbereich für die Installation |
0 °C bis +60 °C |
|---|---|
|
Betriebstemperaturbereich |
0 °C bis +70 °C |
|
Lagertemperaturbereich |
-40 °C bis +70 °C |
Standards und Compliance
|
Umweltverträglichkeit |
Innenbereich |
|---|---|
|
Entflammbarkeit/Brandverhalten |
NFPA 262, FT6 |
|
NEC/UL-Compliance |
OFNP |
|
CEC/C(UL)-Compliance |
OFNP |
|
ICEA-Compliance |
S-83-596 |
|
TIA/EIA-Compliance |
598-D |
|
Telcordia Compliance |
GR-409 |
|
Einhaltung der europäischen Richtlinien |
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung) |
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.97 Revisionsdatum: 19.03.2025 |
|---|
Information
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.97 Revisionsdatum: 19.03.2025 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Wicklung | UPC |
|---|---|---|---|
| FISM072P1 | Gelb | Rolle | 612825287124 |
