Produktnummer: TT-SAD-036-H23

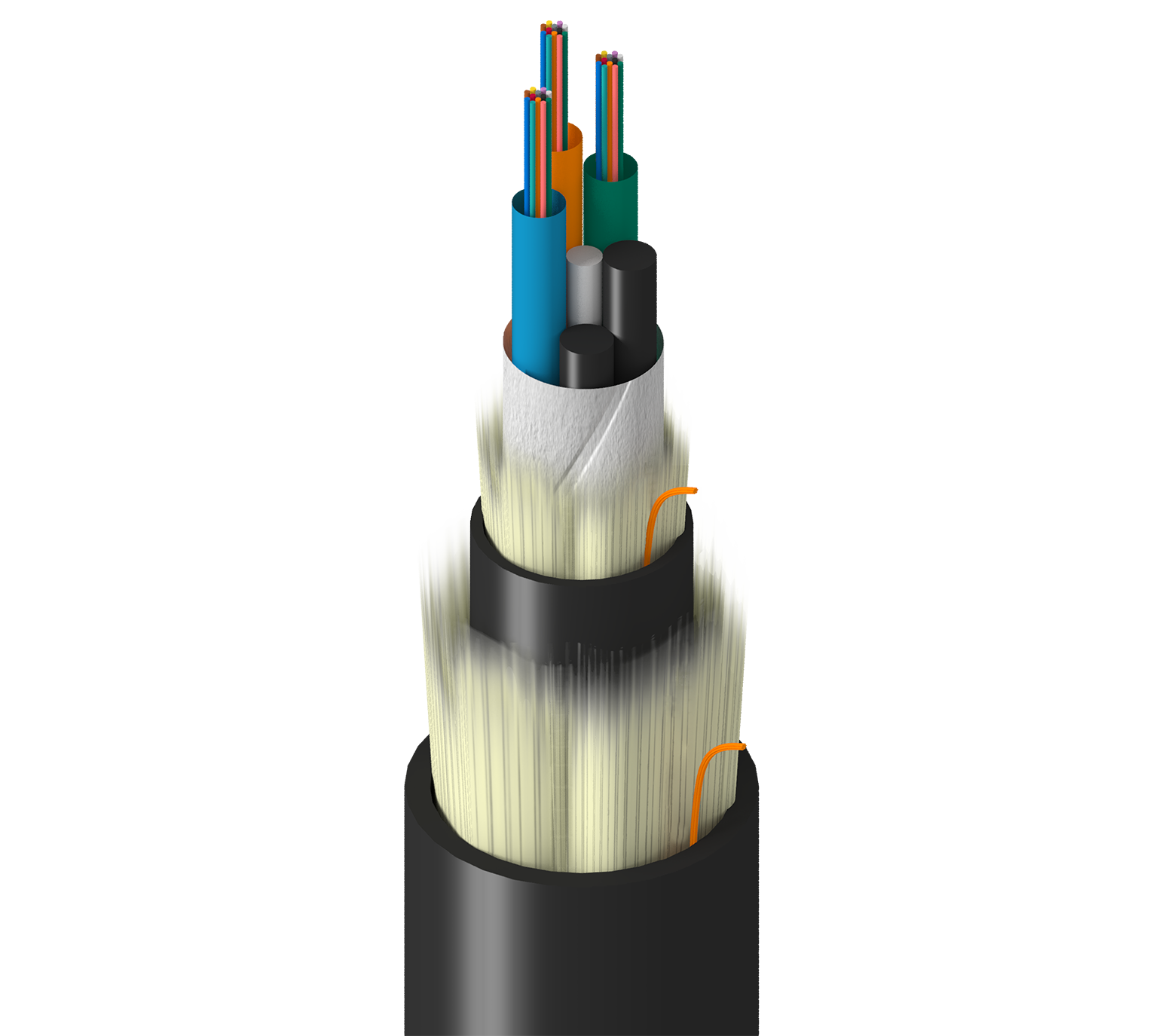

Transit, Innen- und Außenbereich, Artic MLT, OS2, 36f, Trockenschläuche 2,8 mm, Doppeljacke – LSZH, OFNG-ST1, Ölbeständig 2

Transit Grade, Indoor/Outdoor, Arktische Multi-Loose-Tube, OS2, 36 Fasern, Trockenrohre 2,8 mm, Doppelmantel – LSZH, OFNG-ST1, Ölbeständig 2

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
TT-SAD-036-H23
  • TT-SAD-036-H23
1 von 1

Technische Daten

Expand All

Produktkategorie

Multi-Bündelader-Glasfaserkabel

Mögliche Anwendungen

Horizontale Reichweite & Backbone-Daten-/Telekommunikationsnetzwerk, laute Umgebung, Innen-/Außenbereich & Feuchte Standorte

Fasertyp

OS2

Faserkerndurchmesser

8.2/125 µm

Faserdurchmesser

250 µm

Faseranzahl

36

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

3

Anzahl der Füllstoffe

3

Fasern pro Untergruppe

12

Untergruppe Wasserabweisend

Ohne Gel

Durchmesser Untereinheit

0,110 Zoll (2,8 mm)

Farbe der Untergruppe

Blau, Orange, Grün

Typ des zentralen Verstärkungselements

GRP

Kern-Wickelmaterial

Wasserabweisendes Band

Material

LSZH – Raucharm und halogenfrei (flammhemmend)

Farbe

Schwarz

Verstärkungselement

Wasserabweisende Aramidgarne

Material der Ummantelung

LSZH – Raucharm und halogenfrei (flammhemmend)

Nom. Durchmesser

0,575 Zoll (14,6 mm)

Ripcord äußere Ummantelung

1

Optische Merkmale

Wavelength 1310 nm 1550 nm
Max. Attenuation 0.35 dB/km 0.25 dB/km
Mode Field Diameter 9.2 µm 10.4 µm
1 Gigabit Ethernet Performance 5000 m -
10 Gigabit Ethernet Performance - -

Minimaler Biegeradius bei der Installation

20x Kabelaußendurchmesser

Minimaler Biegeradius im Betrieb

10x Kabelaußendurchmesser

Max. Zugfestigkeit während der Installation

4400 N (990 lbf)

Max. Zugfestigkeit während des Betriebs

1300 N (290 lbf)

Druckfestigkeit

440 N/cm

Gewicht Kabelgebinde

139 lbs/kft (207 kg/km)

Temperaturbereich für die Installation

-30 °C bis +50 °C

Betriebstemperaturbereich

-50 °C bis +70 °C

Lagertemperaturbereich

-50 °C bis +70 °C

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

OFNG-ST1, FT4

ICEA-Compliance

S-104-696

Aktualisierung und Überarbeitung

Revisionsnummer: 0.27 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.27 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung
TT-SAD-036-H23N Schwarz Rolle
