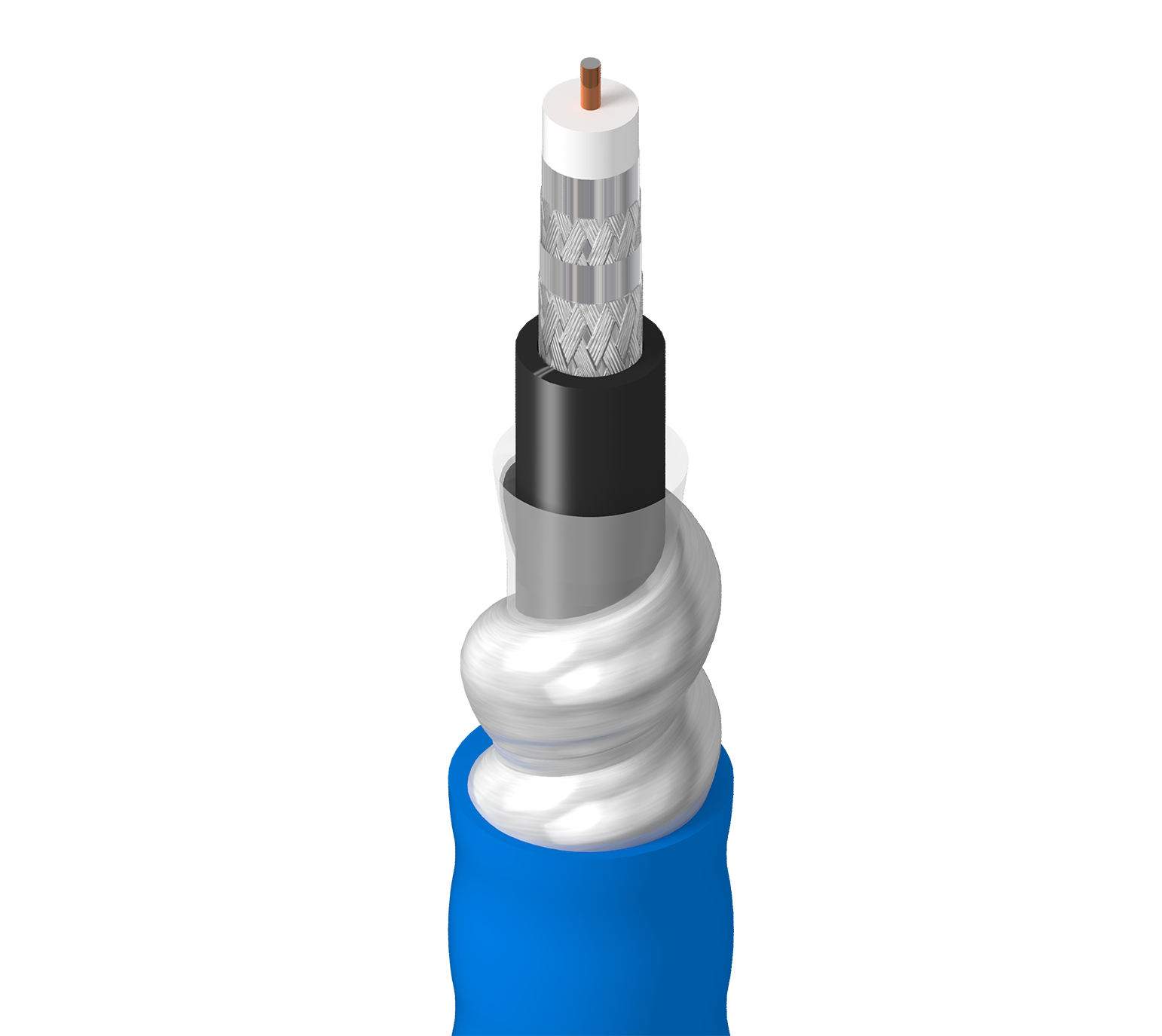

ControlBus™, Koaxial RG6 18AWG (massiv) Stahl mit blankem Kupfer beschichtet, PO-Isolierung, durchgehend Duofoil® + Aluminiumgeflecht (60 %) + durchgehende Abschirmung aus Duofoil® + Aluminiumgeflecht (40 %), PVC-Innenummantelung, Aluminium-Verriegelungspanzer, äußere PVC-Ummantelung, CM

Verfügbarkeit:

Global
Status:

Aktiv

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Belastung durch Nagetiere, Quetschungen oder Schnitte durch Gewalteinwirkung, raue Umgebung, Fabrikautomatisierung, ControlNet™, Modbus II, Industrial Coax, Belden ControlNet-Kabel bieten maximale Signalintegrität und Lauflänge, die die für ControlNet-Anwendungen in der Fabrikhalle erforderlichen Anforderungen an hohe Geschwindigkeit und Zeit übertrifft

Konstruktionsmerkmale

RG-Typ	6

Leiter

Element	Size	Stranding	Nom. Diameter	Material
Coax(es)	18 AWG	Solid	0.0403 in	BCCS - Bare Copper Covered Steel

Isolierung

Material	Nom. Insulation Diameter	Color Code
PE - Polyethylene (Foam)	0.178 in (4.52 mm)	White

Innere Ummantelung

Material	Nom. Diameter
PVC - Polyvinyl Chloride	0.298 in (7.57 mm)

Äußere Abschirmung

Layer	Outer Shield Type	Material	Material Trade Name	Coverage
1	Tape	Tri-Laminate (Alum+Poly+Alum)	Duofoil®	100%
2	Braid	Aluminum		60%
3	Tape	Tri-Laminate (Alum+Poly+Alum)	Duofoil®	100%
4	Braid	Aluminum		40%

Panzerung

Armor Type & Material	Armor Thickness	Diameter Over Armor
AIA - Aluminum Interlock Armor	0.025 in (0.64 mm)	0.501 in (12.7 mm)

Äußere Ummantelung

Material	Nom. Diameter
PVC - Polyvinyl Chloride	0.591 in (15.0 mm)

Gesamtdurchmesser des Kabels (Nennwert)	0,591 Zoll (15,0 mm)

Elektrische Kenndaten

Rückflussdämpfung

Frequency	Min. Structural Return Loss
5 MHz - 50 MHz	23 dB

Dämpfung

Frequency	Nom. Attenuation
1 MHz	0.35 dB/100ft
2 MHz	0.38 dB/100ft
5 MHz	0.45 dB/100ft
10 MHz	0.59 dB/100ft
20 MHz	0.86 dB/100ft
50 MHz	1.37 dB/100ft
100 MHz	1.97 dB/100ft
200 MHz	2.82 dB/100ft
300 MHz	3.48 dB/100ft
400 MHz	4.04 dB/100ft

Elektrik

Nom. Conductor DCR	Nom. Outer Shield DCR	Nom. Capacitance Cond-to-Shield	Nom. Characteristic Impedance	Nom. Velocity of Prop.
28 Ohm/1000ft (92 Ohm/km)	3.6 Ohm/1000ft (12 Ohm/km)	16.2 pF/ft (53.1 pF/m)	75 Ohm	82%

Speisung

UL Voltage Rating
300 V

Hinweise zu elektrischen Kenndaten	SRL mindestens 23 dB (5 MHz – 50 MHz)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
75°C	-40°C To +75°C

Biegeradius

Stationary Min.	Installation Min.
4 in (100 mm)	2.5 in (64 mm)

Maximale Zugspannung	200 lbs (91 kg)
Gewicht Kabelgebinde	142 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich (nicht für Riser oder Plenum), Innenbereich, Außenbereich, Beständigkeit gegen Sonneneinstrahlung
Entflammbarkeit/Brandverhalten	UL1685 UL FT4, 1202
CPR-Compliance	CPR Euroklasse: Eca
NEC/UL-Compliance	Artikel 800, CL2, CM
CEC/C(UL)-Compliance	CMG, HL
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)
