Produktnummer: 3092A

ControlBus™, Koaxial RG-6, #18 Sol BCCS, FPE-Isol., QUAD-AL-Soll, PVC-Ummantelung, CMR

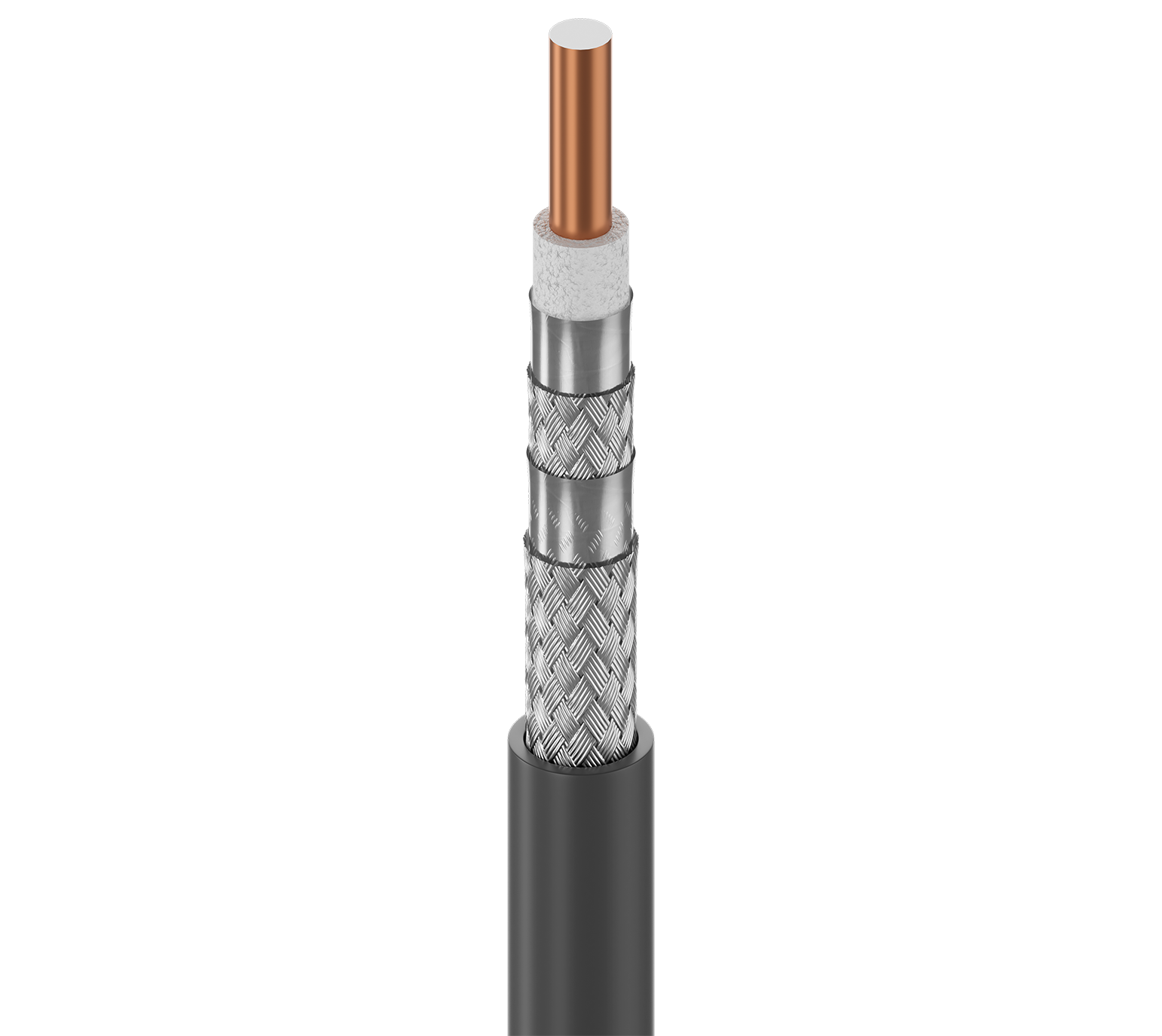

Koaxial RG-6 18 AWG (massiv) Stahl mit blankem Kupfer beschichtet, PE-Schaumisolierung, durchgehend Duobond® II + Aluminiumgeflecht (60 %) + Duofoil® + Aluminiumgeflecht (40 %) Abschirmung, äußere PVC-Ummantelung, CMR

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
3092A
  • 3092A
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Raue Umgebung, Fabrikautomatisierung, ControlNet™, Modbus II, Industrial Coax, Belden ControlNet-Kabel bieten maximale Signalintegrität und Lauflänge, die die für ControlNet-Fabrikbodenanwendungen erforderlichen Hochgeschwindigkeits- und zeitkritischen Anforderungen übertrifft

RG-Typ

6

Leiter

Size Stranding Nom. Diameter Material
18 AWG Solid 0.040 in BCCS - Bare Copper Covered Steel

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 0.180 in (4.57 mm) White

Äußere Abschirmung

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
2 Braid Aluminum 60%
3 Tape Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
4 Braid Aluminum 40%

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.303 in (7.70 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,303 Zoll (7,70 mm)

Rückflussdämpfung

Frequency Min. Structural Return Loss
5 - 50 MHz 23 dB

Dämpfung

Frequency Nom. Attenuation
1 MHz 0.35 dB/100ft
2 MHz 0.38 dB/100ft
5 MHz 0.45 dB/100ft
10 MHz 0.59 dB/100ft
20 MHz 0.86 dB/100ft
50 MHz 1.37 dB/100ft
100 MHz 1.97 dB/100ft
200 MHz 2.82 dB/100ft
300 MHz 3.48 dB/100ft
400 MHz 4.04 dB/100ft

Elektrik

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
28 Ohm/1000ft 2.6 Ohm/1000ft (8.5 Ohm/km) 16.2 pF/ft (53.1 pF/m) 75 Ohm 83%

Speisung

UL Voltage Rating
300 V (CMR, CMG)

Temperatur

UL Temperature Operating
75°C -30°C to +75°C

Biegeradius

Installation Min.
3 in (76 mm)

Maximale Zugspannung

162 lbs (73.5 kg)

Gewicht Kabelgebinde

33 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, Freileitungen – bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL1666 senkrechter Schacht

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

CMR, CL2R, CMG

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

3093A

Aktualisierung und Überarbeitung

Revisionsnummer: 0.601 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.601 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
3092A 010500 Schwarz Rolle 500 ft 612825141372
3092A 0101000 Schwarz Rolle 1.000 ft 612825141334 C
3092A 0102000 Schwarz Rolle 2.000 ft 612825141358 C
3092A 0105000 Schwarz Rolle 5.000 ft 612825141389
3092A 01010000 Schwarz Rolle 10.000 ft 612825141341
3092A X7E500 Blue X7E Rolle 500 ft 612825141303
3092A X7E1000 Blue X7E Rolle 1.000 ft 612825141280 C
3092A X7E5000 Blue X7E Rolle 5.000 ft 612825141310
