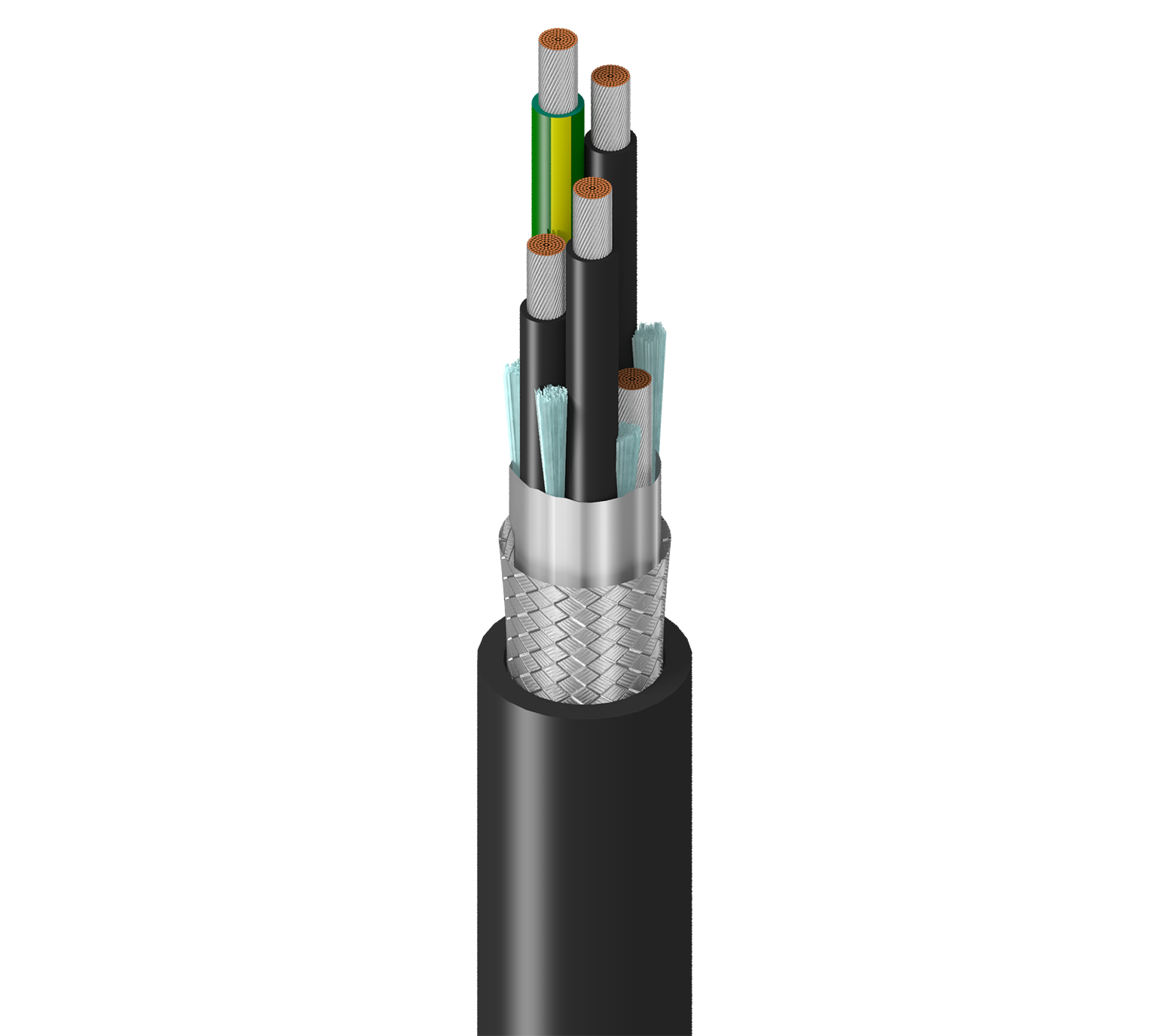

Belden 300 % Masse, extra flexibles VFD, 3 Leiter 14 AWG (104 x 30) verzinntes Kupfer, XLPE-Isolierung, M4-Farbcode + PVC-isolierte Masse, Gesamtabschirmung aus Beldfoil® + verzinntem Kupfergeflecht (85 %) mit 14 AWG verzinntem Kupferableiter, schwarzer TPE-Außenmantel, 600/1000 V TC-ER 90 °C, trocken/nass, 1000 V, flexibles Motorversorgungskabel, 1000 V WTTC, 600 V CIC TC, SUN RES OIL RES II, DIR BUR

Verfügbarkeit:

Global
Status:

Aktiv

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Aufmachung	Rolle

Produktbeschreibung

Mögliche Anwendungen	Frequenzumrichter (VFD); Wechselstrommotor und Antriebssysteme, Belastung durch hohe Biegung, Bewegung und Abrieb, schwer erreichbare Installationsbereiche

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Conductor(s)	3	14 AWG	104x34	TC - Tinned Copper
Ground Wire	1	14 AWG	104x34	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Conductor(s)	XLPO - Crosslink Polyolefin	0.046 in (1.2 mm)	0.167 in (4.24 mm)	ICEA Chart M4
Ground Wire	PVC - Polyvinyl Chloride	0.046 in (1.2 mm)	0.167 in (4.24 mm)	Green/Yellow Stripe

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Tri-Laminate (Alum+Poly+Alum)	100%	14 AWG (104x34) TC
Braid	Tinned Copper (TC)	86%

Äußere Ummantelung

Separator	Material	Nom. Thickness	Nom. Diameter	Ripcord
Polyester Tape	TPE - Thermoplastic Elastomer	0.073 in (1.9 mm)	0.587 in (14.9 mm)	Yes

Gesamtdurchmesser des Kabels (Nennwert)	0,587 Zoll (14,9 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Conductor(s)	2.468 Ohm/1000ft	40 pF/ft (130 pF/m)	72 pF/ft (240 pF/m)	46 Ohm	0.213 µH/ft (0.699 µH/m)	55%	25 Amps per Conductor at 30ºC (per NEC)
	2.73 Ohm/1000ft (8.96 Ohm/km)						25 Amps per Conductor at 30ºC (per NEC)

Nom äußere Abschirmung DCR@Cond DCR1-CNV	1,08 Ohm/1000 Fuß (3,54 Ohm/km)

Speisung

UL Voltage Rating
1000 V (TC-ER, XHHW-2, UL Flexible Motor Supply Cable), 600 V (C(UL) CIC TC)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Biegeradius

Stationary Min.	Installation Min.
7.0 in (180 mm)	7.0 in (180 mm)

Maximale Zugspannung	340 lbs (150 kg)
Gewicht Kabelgebinde	216 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich, Außenbereich, Sonnenlichtbeständigkeit
Nachhaltigkeit	CA Prop 65
Entflammbarkeit/Brandverhalten	UL 1685, FT4, IEEE 1202 FT4
NEC/UL-Compliance	Artikel 336, Artikel 310, TC-(verzinntes Kupfer) ER, XHHW-2, UL Flexible Motorzuführungskabel
CEC/C(UL)-Compliance	CIC, TC (verzinntes Kupfer)
ICEA-Compliance	S-95-658
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
