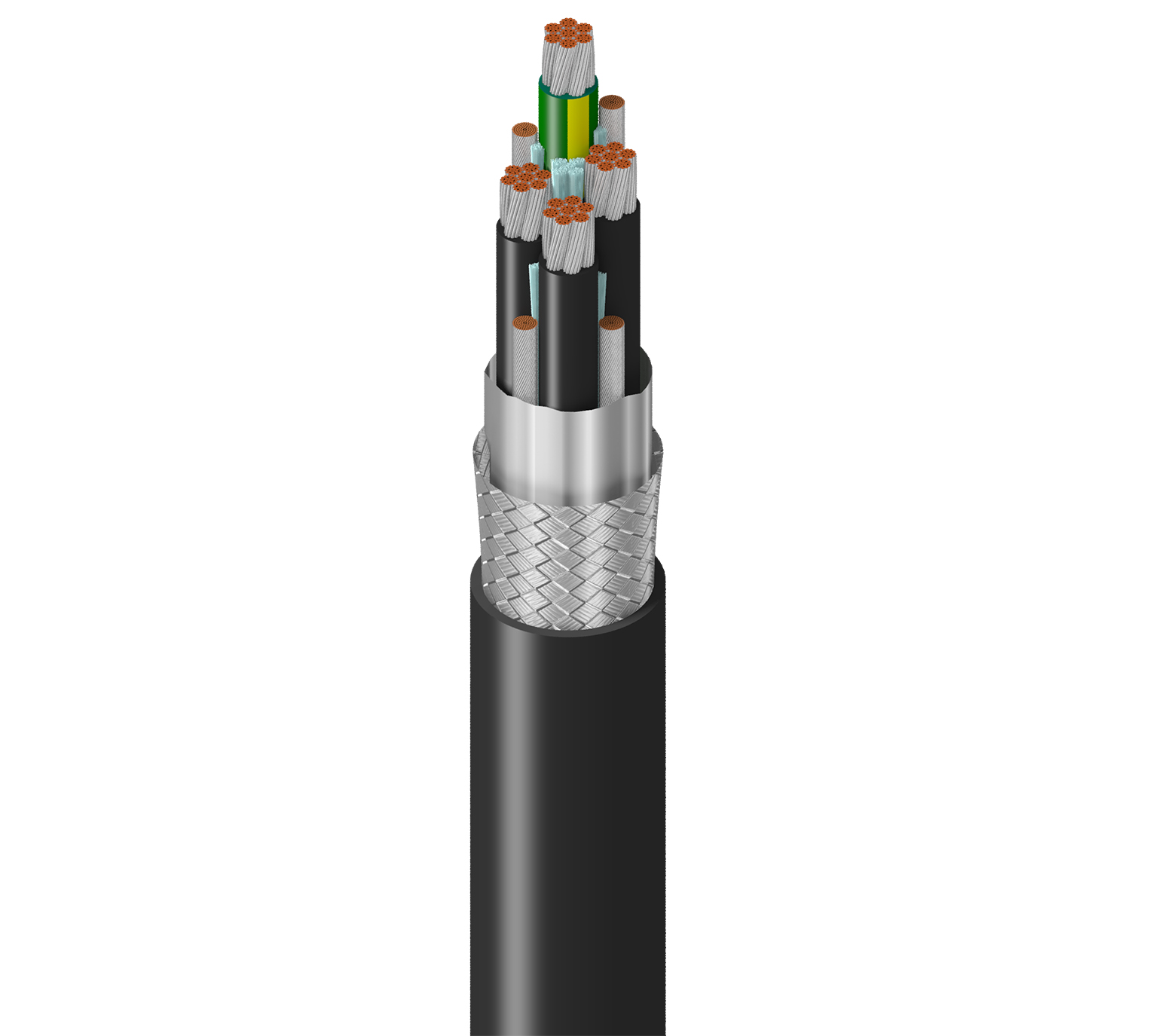

Belden 100 % geerdetes, extra flexibles VFD, 3 Leiter 6 AWG (7 x 37 x 30) verzinntes Kupfer XLPE-Isolierung M4-Farbcode + 6 AWG symmetrisch segmentierte Erdung (3 von 10 AWG) verzinntes Kupferlitzenkabel, Gesamtabschirmung aus Beldfoil® + verzinntem Kupfergeflecht (85 %), schwarzer TPE-Außenmantel, 600/1000 V TC-ER 90 °C trocken/nass 1000 V flexibles Motorversorgungskabel 1000 V WTTC 600 V CIC TC SUN RES OIL RES II DIR BUR

Verfügbarkeit:

Global
Status:

Aktiv

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Aufmachung	Rolle

Produktbeschreibung

Mögliche Anwendungen	Frequenzumrichter (VFD); Wechselstrommotor und Antriebssysteme, Belastung durch hohe Biegung, Bewegung und Abrieb, schwer erreichbare Installationsbereiche

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material	Notes
Conductor(s)	3	6 AWG	7x37x30	TC - Tinned Copper
Ground	3	6 AWG	105x30	TC - Tinned Copper	Segmented Grounds

Isolierung

Element	Material	Nom. Thickness	Color Code
Conductor(s)	XLPE - Cross-Linked Polyethylene (Thermoset)	0.062 in (1.6 mm)	Black and Numbered
Ground	PVC - Polyvinyl Chloride	0.062 in (1.6 mm)	Green/Yellow Stripe

Äußere Abschirmung

Shield Type	Material	Coverage
Tape	Tri-Laminate (Alum+Poly+Alum)	100%
Braid	Tinned Copper (TC)	85%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter	Ripcord
TPE - Thermoplastic Elastomer	0.095 in (2.4 mm)	0.961 in (24.4 mm)	Yes

Gesamtdurchmesser des Kabels (Nennwert)	0,961 Zoll (24,4 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Conductor(s)	0.393 Ohm/1000ft (1.29 Ohm/km)	40 pF/ft (130 pF/m)	72 pF/ft (240 pF/m)	60 Ohm	0.171 µH/ft (0.561 µH/m)	55%	75 Amps per Conductor at 30ºC (per NEC)

Speisung

UL Voltage Rating
1000 V (TC, WTTC, UL Flexible Motor Supply Cable), 600 V (C(UL) CIC TC)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Biegeradius

Stationary Min.	Installation Min.	Flexing Min.
4.8 in (120 mm)	11.5 in (292 mm)	11.5 in

Maximale Zugspannung	1539 lbs (698.1 kg)
Gewicht Kabelgebinde	675 lbs/1000ft (1000 kg/km)

Standards und Compliance

Umweltverträglichkeit	Innen-/Außenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit, Erdverlegung
Nachhaltigkeit	CA Prop 65
Entflammbarkeit/Brandverhalten	UL1685, FT4, 1202, 383 vertikaler Flammtest (70.000 BTU)
NEC/UL-Compliance	Artikel 336, TC-ER, XHHW-2, RHW-2, UL flexibles Motor-Zuführungskabel
CEC/C(UL)-Compliance	CIC, TC (verzinntes Kupfer)
ICEA-Compliance	S-95-658
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
