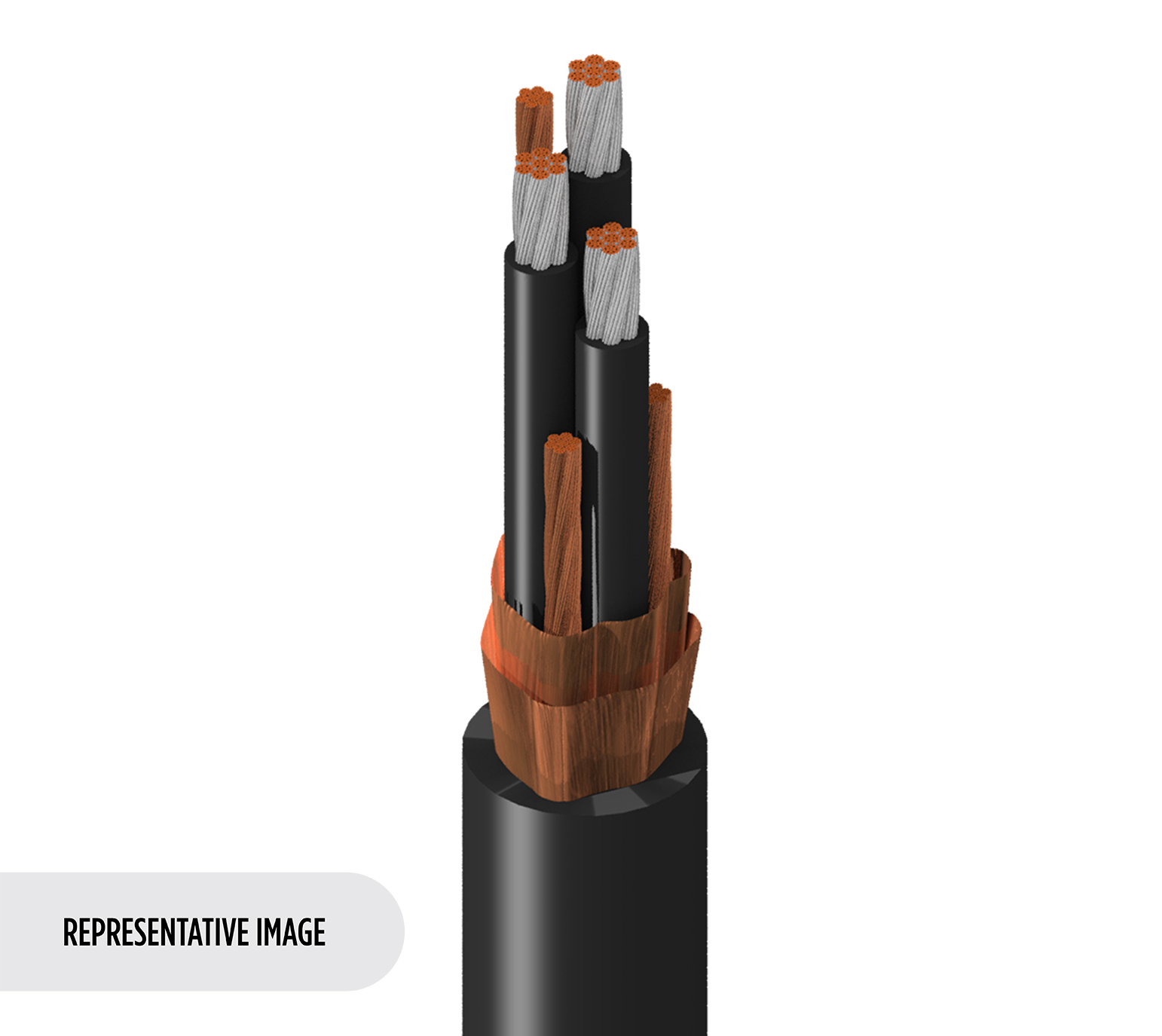

Belden 100 % geerdetes, extra flexibles VFD, 3 Leiter 4/0AWG (7 x 7 x 43 x 30) verzinntes Kupfer XLPE-Isolierung M4-Farbcode + 4/0AWG symmetrisch segmentierte Erde (3 von 2AWG) verzinntes Kupfer, Litze in durchgehendem Kontakt mit spiralförmig aufgebrachter Gesamtabschirmung aus doppeltem Kupferband, schwarzer TPE-Außenmantel, 600/1000 V TC-ER 90C trocken/nass 1000 V flexibles Motorversorgungskabel 1000 V WTTC 600 V CIC TC SUN RES OIL RES II DIR BUR

Verfügbarkeit:

Global
Status:

Aktiv

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Aufmachung	Rolle

Produktbeschreibung

Mögliche Anwendungen	Frequenzumrichter (VFD); Wechselstrommotor und Antriebssysteme, Belastung durch hohe Biegung, Bewegung und Abrieb, schwer erreichbare Installationsbereiche

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material	Notes
Conductor(s)	3	4/0 AWG	7x7x43x30	TC - Tinned Copper
Ground	3	2 AWG	7x95x30	TC - Tinned Copper	Segmented Grounds

Isolierung

Element	Material	Nom. Thickness	Color Code
Conductor(s)	XLPE - Cross-Linked Polyethylene (Thermoset)	0.057 in (1.4 mm)	Black and Numbered
Ground	No Insulation

Äußere Abschirmung

Shield Type	Material	Coverage
Helical Tape	Bare Copper (BC)	100%
Helical Tape	Bare Copper (BC)	100%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter	Ripcord
TPE - Thermoplastic Elastomer	0.012 in (0.30 mm)	1.849 in (46.96 mm)	Yes

Gesamtdurchmesser des Kabels (Nennwert)	1,849 Zoll (46,96 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Conductor(s)	0.048 Ohm/1000ft (0.16 Ohm/km)	30 pF/ft (98 pF/m)	54 pF/ft (180 pF/m)	62 Ohm	0.136 µH/ft (0.446 µH/m)	55%	260 Amps per Conductor at 30ºC (per NEC)

Speisung

UL Voltage Rating
1000 V (TC, WTTC, UL Flexible Motor Supply Cable), 600 V (C(UL) CIC TC)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Biegeradius

Stationary Min.	Installation Min.	Flexing Min.
9.2 in (230 mm)	22.2 in (564 mm)	22.2 in

Maximale Zugspannung	10811 lbs (4903.8 kg)
Gewicht Kabelgebinde	3307 lbs/1000ft (4921 kg/km)

Standards und Compliance

Umweltverträglichkeit	Innen-/Außenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit, Erdverlegung
Nachhaltigkeit	CA Prop 65
Entflammbarkeit/Brandverhalten	UL1685, FT4, 1202, 383 vertikaler Flammtest (70.000 BTU)
NEC/UL-Compliance	Artikel 336, TC (verzinntes Kupfer)-ER, WTTC, XHHW-2, UL flexibles Motor-Zuführungskabel
CEC/C(UL)-Compliance	CIC, TC (verzinntes Kupfer)
ICEA-Compliance	S-95-658
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
