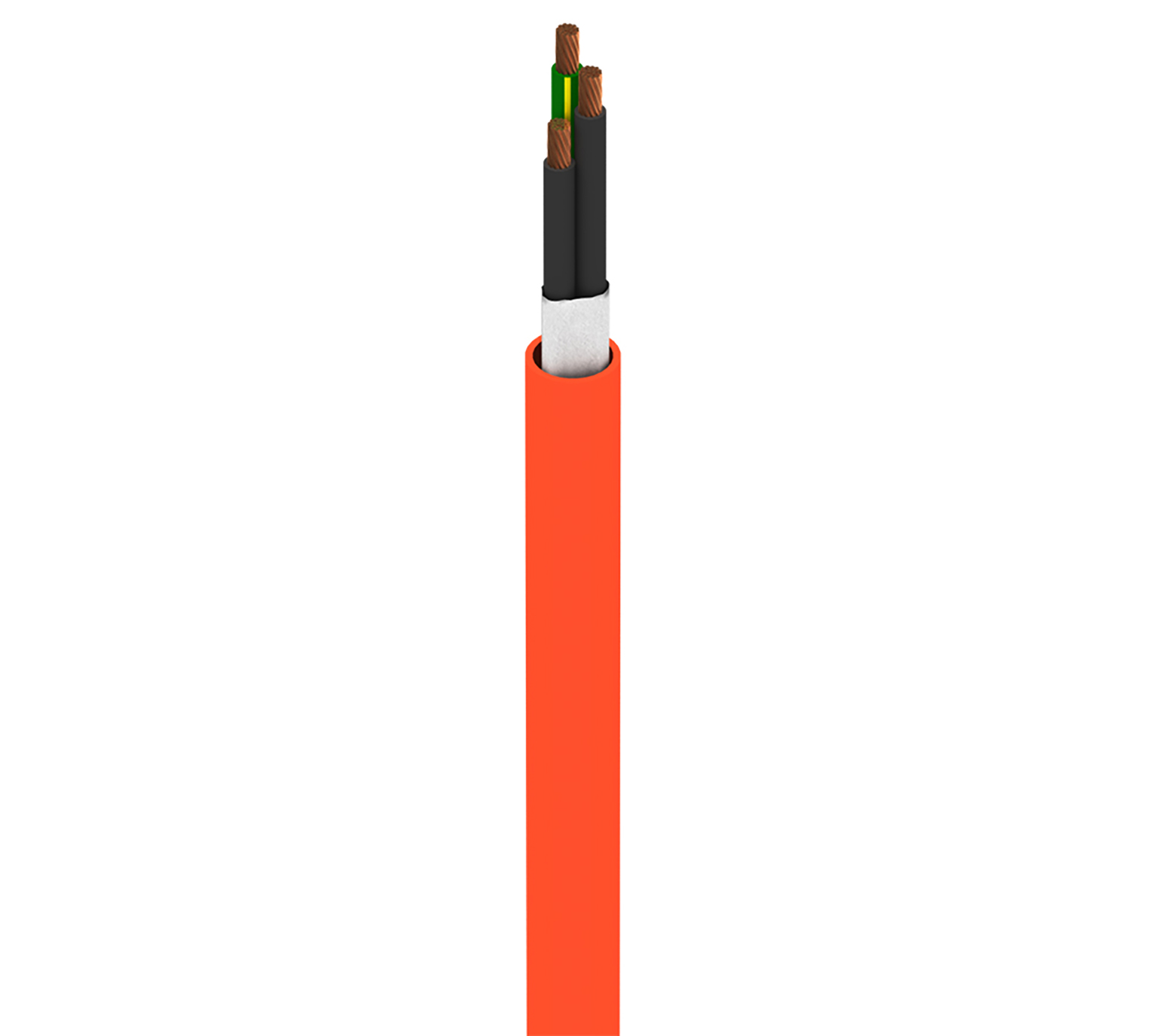

Produktnummer: 7122W

MachFlex™, 2+1G C #16 Str BC, PVC-NYL-Einsätze, TPE-Ummantelung, 1000 V WTTC, 600 V TC-ER

MachFlex™ für hohe Flexibilität, 2+1G-Leiter 16AWG (168(7x24) x38) blankes Kupfer, PVC-NYL-Isolierung, TPE-Außenmantel, 1000 V WTTC, 600 V TC-ER

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
7122W
  • 7122W
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Robotik, Roboter, Continuous Flex

Leiter

Element Size Stranding Material
16 168x38 BC - Bare Copper
Ground Wire 16 168x38 BC - Bare Copper

Isolierung

Material Nom. Insulation Diameter Color Code
PVC/Nylon - Polyvinyl Chloride + Nylon 0.109 in (2.77 mm) Black and Numbered 1, Black and Numbered 2, Green/Yellow

Äußere Abschirmung

Material
No Shield

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
TPE - Thermoplastic Elastomer 0.047 in (1.2 mm) 0.333 in

Elektrik

Nom. Conductor DCR
5.7 Ohm/1000ft (19 Ohm/km)

Speisung

UL Voltage Rating
1000 V RMS, 600 V RMS

Temperatur

UL Temperature
75°C Dry, 90°C Wet

Biegeradius

Flexing Min.
3.3 in

Maximale Zugspannung

114 lbs (51.7 kg)

Gewicht Kabelgebinde

100 kg/km (69 lbs/1000 Fuß)

Umweltverträglichkeit

Sonnenlichtbeständigkeit, UV-Beständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

UL1685 UL-Belastung, IEEE 1202

NEC/UL-Compliance

TC-ER, WTTC

AWM-Compliance

AWM 20328, AWM I/II A/B

CEC/C(UL)-Compliance

CIC, TC (verzinntes Kupfer)

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.391 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.391 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
7122W 003250 Orange Rolle 250 ft 612825182313 C
7122W 0031000 Orange Rolle 1.000 ft 612825182306 C
7122W 0035000 Orange Rolle 5.000 ft 612825182320
