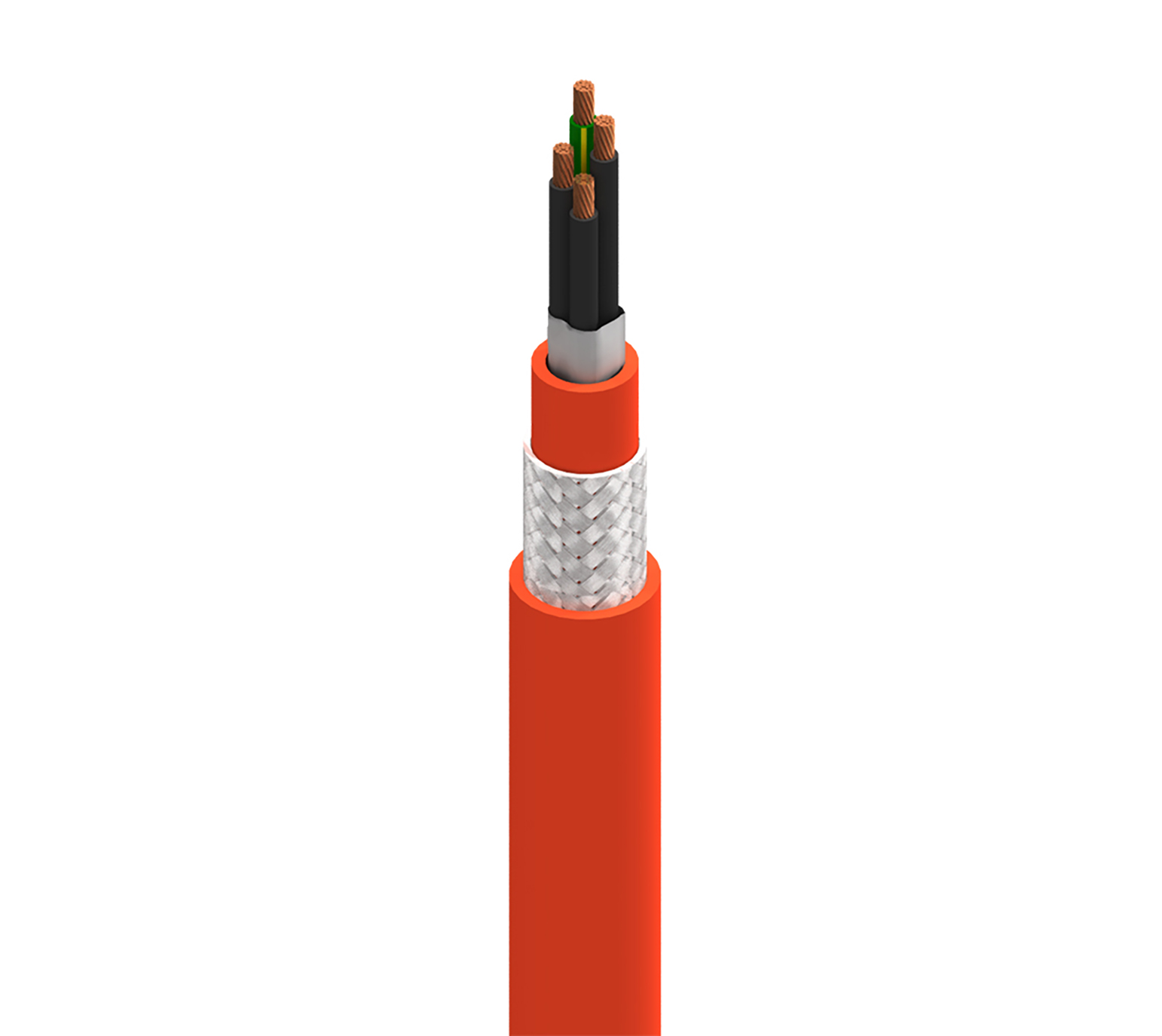

Produktnummer: 7136WS

MachFlex™, 3+1G C #14 Str BC, PVC-NYL Ins, OA TC Brd, TPE Jkt, TPE Jkt, 1000V WTTC, 600V TC-ER

MachFlex™ für hohe Flexibilität, 3+1G-Leiter 14AWG (259(7x37)x38) blankes Kupfer, PVC-NYL-Isolierung, Gesamtabschirmung aus verzinntem Kupfergeflecht (85 %), TPE-Innenmantel, TPE-Außenmantel, 1000 V WTTC, 600 V TC-ER

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
7136WS
  • 7136WS
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Robotik, Roboter, Continuous Flex

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 3 14 AWG 259x38 BC - Bare Copper
Ground Wire 1 14 AWG 259x38 BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.021 in (0.53 mm) 0.122 in (3.10 mm) Black and Numbered
Ground Wire PVC/Nylon - Polyvinyl Chloride + Nylon 0.021 in (0.53 mm) 0.122 in (3.10 mm) Green/Yellow

Äußere Abschirmung

Shield Type Material Coverage
Braid Tinned Copper (TC) 86%

Innere Ummantelung

Separator Material Nom. Thickness Nom. Diameter Color
non-Woven Tape TPE - Thermoplastic Elastomer 0.030 in (0.76 mm) 0.360 in (9.14 mm) Orange

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
TPE - Thermoplastic Elastomer 0.053 in (1.3 mm) 0.488 in

Gesamtdurchmesser des Kabels (Nennwert)

0,488 Zoll

Elektrik

Element Nom. Conductor DCR Max. Current
Conductor(s) 2.62 Ohm/1000ft 29 Amps per Conductor at 30ºC
Ground Wire 2.73 Ohm/1000ft (8.96 Ohm/km) 46.4 Amps per Conductor at 30ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

3,3 Ohm/1000 Fuß (11 Ohm/km)

Speisung

UL Voltage Rating
1000 V (WTTC), 600 V (TC-ER)

Temperatur

UL Temperature Operating
UL : 90°C Dry, 75°C Wet; AWM 20328 : 105°C -40°C To 105°C

Biegeradius

Stationary Min. Installation Min.
1.95 in (49.5 mm) 2.44 in

Maximale Zugspannung

190 lbs (86 kg)

Gewicht Kabelgebinde

167 Pfund/1000 Fuß

Umweltverträglichkeit

Außenbereich, Sonnenlichtbeständigkeit, UV-Beständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

UL1685, IEEE 1202 FT4

NEC/UL-Compliance

Artikel 336

AWM-Compliance

AWM 20328, AWM I/II A/B

CEC/C(UL)-Compliance

CIC, TC (verzinntes Kupfer)

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.195 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.195 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
7136WS 003250 Orange Rolle 250 ft 612825182559 C
7136WS 0031000 Orange Rolle 1.000 ft 612825182542 C
7136WS 0035000 Orange Rolle 5.000 ft 612825182566
