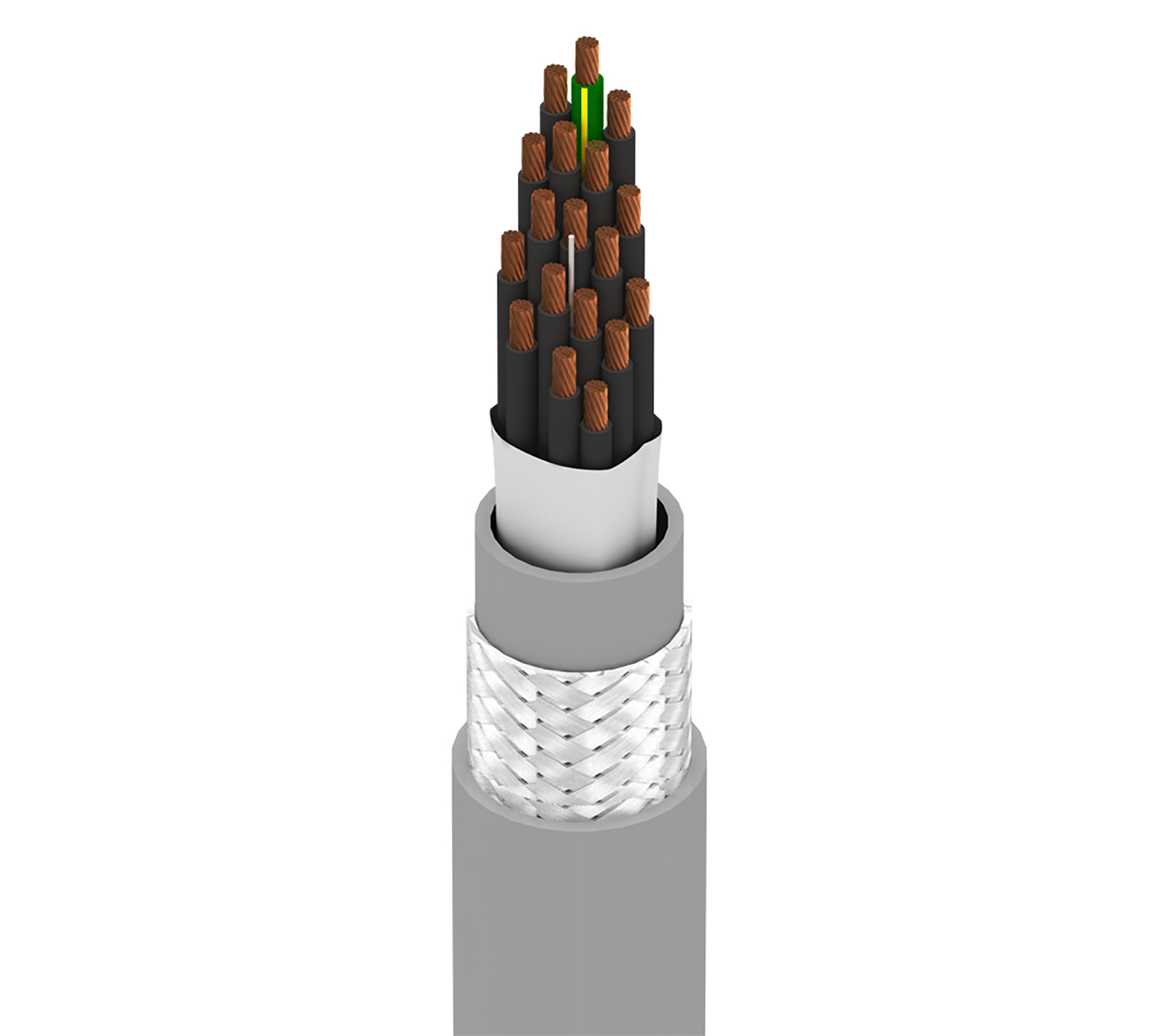

Produktnummer: 7416WS

MachFlex™, 17+1G C #18 Str BC, PVC-NYL Ins, OA TC Brd, TPE Jkt, 1000V WTTC, 600V TC-ER

MachFlex™ für hohe Flexibilität, 17+1G-Leiter 18AWG (16x30) blankes Kupfer, PVC-NYL-Isolierung, Gesamtabschirmung aus verzinntem Kupfergeflecht (85 %), TPE-Außenmantel, 1000 V WTTC, 600 V TC-ER

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
7416WS
  • 7416WS
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Robotik, Roboter, Continuous Flex

Leiter

Element Size Stranding Material
18 16x30 BC - Bare Copper
Ground Wire 18 16x30 BC - Bare Copper

Isolierung

Material Nom. Insulation Diameter Color Code
PVC/Nylon - Polyvinyl Chloride + Nylon 0.089 in (2.3 mm) Black and Numbered 1, Black and Numbered 2, Black and Numbered 3, Black and Numbered 4, Black and Numbered 5, Black and Numbered 6, Black and Numbered 7, Black and Numbered 8, Black and Numbered 9, Black and Numbered 10, Black and Numbered 11, Black and Numbered 12, Black and Numbered 13, Black and Numbered 14, Black and Numbered 15, Black and Numbered 16, Black and Numbered 17, Green/Black

Äußere Abschirmung

Shield Type Material Coverage
Braid Tinned Copper (TC) 85%

Innere Ummantelung

Material Nom. Thickness Nom. Diameter
TPE - Thermoplastic Elastomer 0.025 in (0.64 mm) 0.5 in (13 mm)

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
TPE - Thermoplastic Elastomer 0.063 in (1.6 mm) 0.654 in

Elektrik

Nom. Conductor DCR
6.5 Ohm/1000ft (21 Ohm/km)

Speisung

UL Voltage Rating
1000 V RMS, 600 V RMS

Temperatur

UL Temperature
75°C Dry, 90°C Wet

Biegeradius

Flexing Min.
6.5 in

Maximale Zugspannung

414 lbs (188 kg)

Gewicht Kabelgebinde

391 kg/km (263 lbs/1000 Fuß)

Umweltverträglichkeit

Beständigkeit gegen Sonneneinstrahlung und Öl

Entflammbarkeit/Brandverhalten

UL1685, 1202

NEC/UL-Compliance

TC-ER, WTTC

AWM-Compliance

AWM 20328, AWM I/II A/B

CEC/C(UL)-Compliance

CIC, TC (verzinntes Kupfer)

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.189 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.189 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC
7416WS 0601000 Chrom Rolle 1.000 ft 612825186021
