Produktnummer: 7421W

MachFlex™, 2C #16 Str BC, PVC-NYL-Einsätze, TPE-Ummantelung, 1000 V WTTC, 600 V TC

MachFlex™ für hohe Flexibilität, 2 Leiter 16AWG (26x30) blankes Kupfer, PVC-NYL-Isolierung, TPE-Außenmantel, 1000 V WTTC, 600 V TC

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

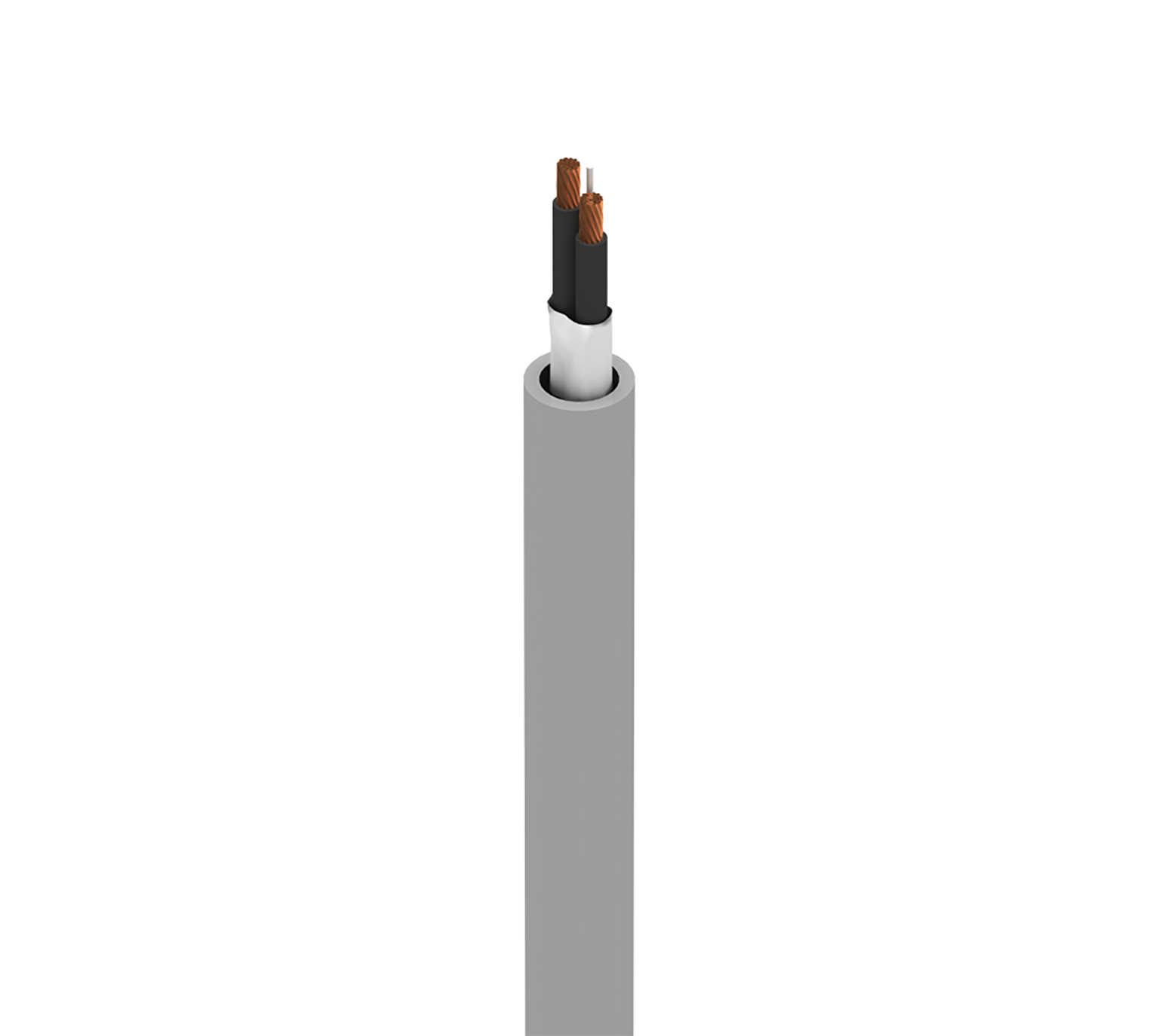

7421W
  • 7421W
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Robotik, Roboter, Continuous Flex

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 2 16 AWG 26x30 BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.021 in (0.53 mm) 0.101 in (2.57 mm) Black and Numbered

Äußere Abschirmung

Material
No Shield

Äußere Ummantelung

Separator Material Nom. Thickness Nom. Diameter
non-Woven Tape TPE - Thermoplastic Elastomer 0.047 in (1.2 mm) 0.301 in

Gesamtdurchmesser des Kabels (Nennwert)

0,301 Zoll

Elektrik

Nom. Conductor DCR Max. Current
4.18 Ohm/1000ft 19 Amps per Conductor at 30ºC

Speisung

UL Voltage Rating
1000 V (WTTC), 600 V (TC)

Temperatur

UL Temperature Operating
UL : 90°C Dry, 75°C Wet; AWM 20328 : 105°C -40°C To 105°C

Biegeradius

Stationary Min. Installation Min.
1.20 in (30.5 mm) 1.50 in

Maximale Zugspannung

80 lbs (36 kg)

Gewicht Kabelgebinde

46 Pfund/1000 Fuß

Umweltverträglichkeit

Außenbereich, Sonnenlichtbeständigkeit, UV-Beständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

UL1685, IEEE 1202 FT4

NEC/UL-Compliance

Artikel 336, TC (verzinntes Kupfer), WTTC

AWM-Compliance

AWM 20328, AWM I/II A/B

CEC/C(UL)-Compliance

CIC, TC (verzinntes Kupfer)

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.588 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.588 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
7421W 060250 Chrom Rolle 250 ft 612825186144 C
7421W 0601000 Chrom Rolle 1.000 ft 612825186137 C
