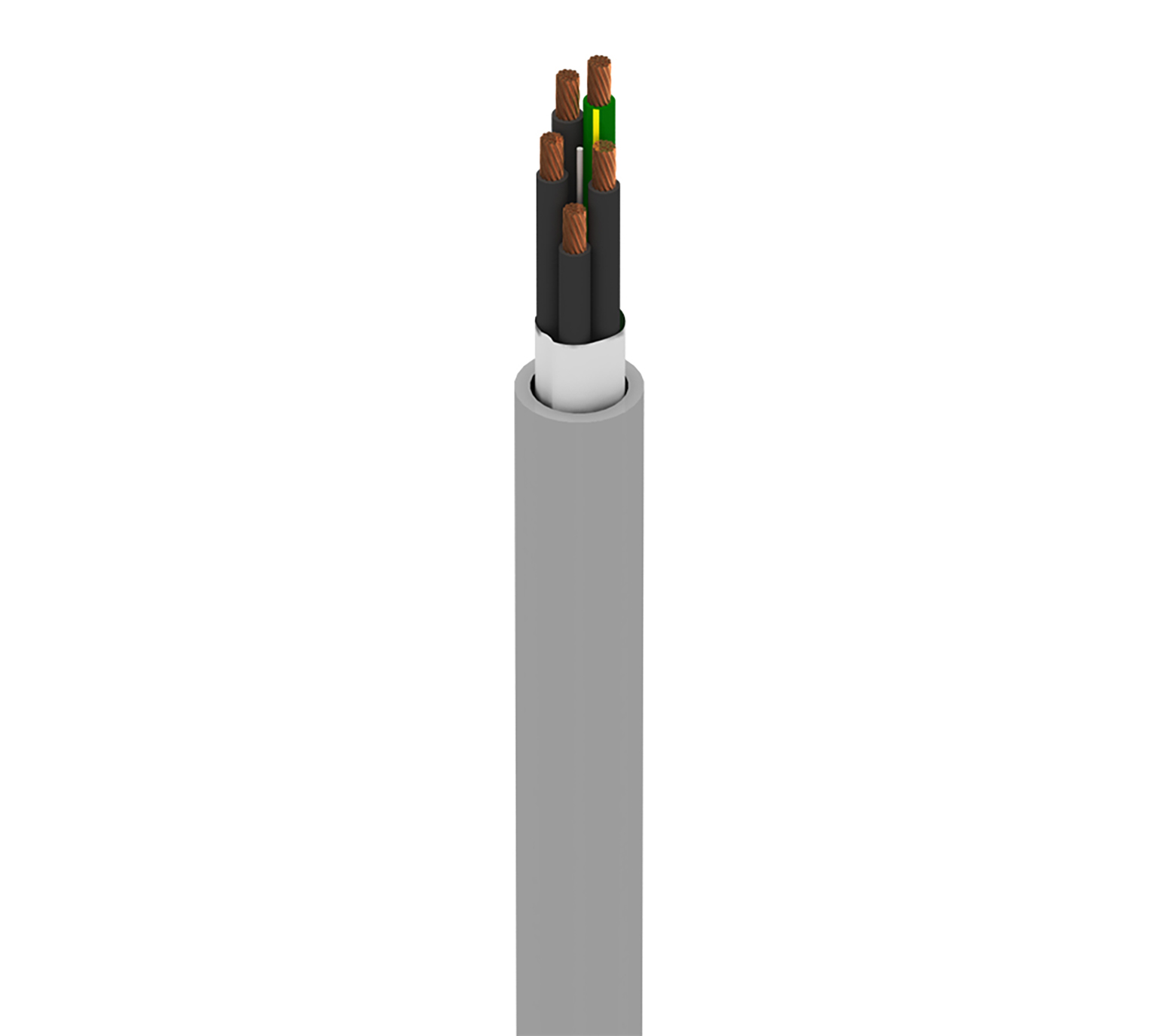

Produktnummer: 7424W

MachFlex™, 4+1G C #16 Str BC, PVC-NYL-Einsätze, TPE-Ummantelung, 1000 V WTTC, 600 V TC-ER

MachFlex™ für hohe Flexibilität, 4+1G-Leiter 16AWG (26x30) blankes Kupfer, PVC-NYL-Isolierung, TPE-Außenmantel, 1000 V WTTC, 600 V TC-ER

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
7424W
  • 7424W
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Robotik, Roboter, Continuous Flex

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 4 16 AWG 26x30 BC - Bare Copper
Ground Wire 1 16 AWG 26x30 BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.021 in (0.53 mm) 0.101 in (2.57 mm) Black and Numbered
Ground Wire PVC/Nylon - Polyvinyl Chloride + Nylon 0.021 in (0.53 mm) 0.101 in (2.57 mm) Green/Yellow

Äußere Abschirmung

Material
No Shield

Äußere Ummantelung

Separator Material Nom. Thickness Nom. Diameter
non-Woven Tape TPE - Thermoplastic Elastomer 0.047 in (1.2 mm) 0.371 in

Gesamtdurchmesser des Kabels (Nennwert)

0,371 Zoll

Elektrik

Element Nom. Conductor DCR Max. Current
Conductor(s) 4.18 Ohm/1000ft 15.2 Amps per Conductor at 30ºC
Ground Wire 4.45 Ohm/1000ft (14.6 Ohm/km) 30.4 Amps per Conductor at 30ºC

Speisung

UL Voltage Rating
1000 V (WTTC), 600 V (TC-ER)

Temperatur

UL Temperature Operating
UL : 90°C Dry, 75°C Wet; AWM 20328 : 105°C -40°C To 105°C

Biegeradius

Stationary Min. Installation Min.
1.48 in (37.6 mm) 1.85 in

Maximale Zugspannung

200 lbs (91 kg)

Gewicht Kabelgebinde

95 Pfund/1000 Fuß

Umweltverträglichkeit

Außenbereich, Sonnenlichtbeständigkeit, UV-Beständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

UL1685, IEEE 1202 FT4

NEC/UL-Compliance

Artikel 336

AWM-Compliance

AWM 20328, AWM I/II A/B

CEC/C(UL)-Compliance

CIC, TC (verzinntes Kupfer)

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.376 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.376 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
7424W 060250 Chrom Rolle 250 ft 612825186281 C
7424W 0601000 Chrom Rolle 1.000 ft 612825186274 C
7424W 0605000 Chrom Rolle 5.000 ft 612825186298
