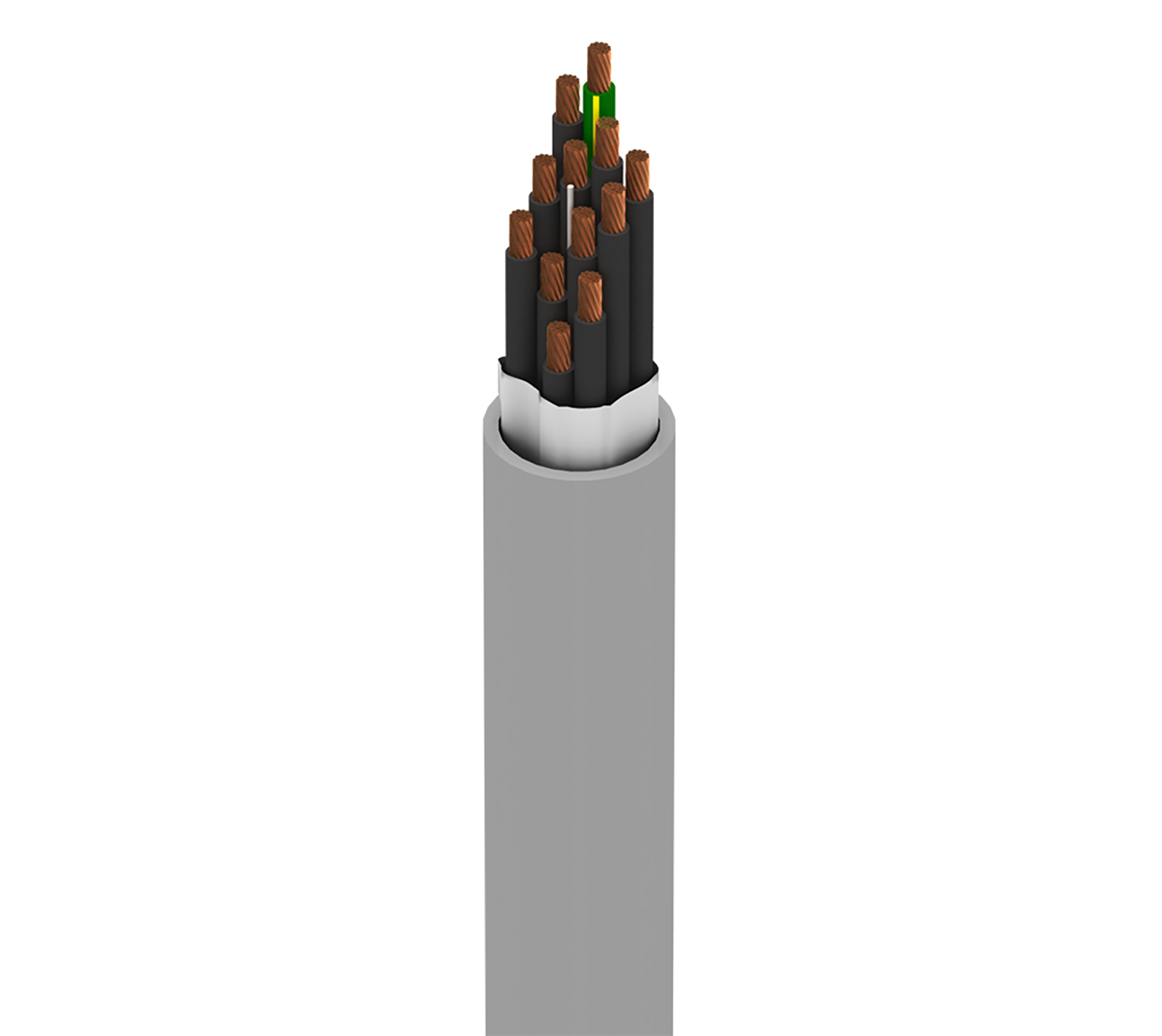

Produktnummer: 7440W

MachFlex™, 11+1G C #14 Str BC, PVC-NYL-Einsätze, TPE-Ummantelung, 1000 V WTTC, 600 V TC-ER

MachFlex™ für hohe Flexibilität, 11+1G-Leiter 14AWG (41x30) blankes Kupfer, PVC-NYL-Isolierung, TPE-Außenmantel, 1000 V WTTC, 600 V TC-ER

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
7440W
  • 7440W
1 von 1

Technische Daten

Expand All

Leiter

Element AWG Stranding Material No. of Conductors
14 41x30 BC - Bare Copper 11
Ground Wire 14 41x30 BC - Bare Copper 1

Anzahl der Leiter

12

Isolierung

Material Nominal Diameter
PVC/Nylon - Polyvinyl Chloride + Nylon 0.117 in

Farbtafel

Number Color
1 Black and Numbered 1
2 Black and Numbered 2
3 Black and Numbered 3
4 Black and Numbered 4
5 Black and Numbered 5
6 Black and Numbered 6
7 Black and Numbered 7
8 Black and Numbered 8
9 Black and Numbered 9
10 Black and Numbered 10
11 Black and Numbered 11
12 Green/Yellow

Äußere Abschirmung

Material
No Shield

Äußere Ummantelung

Material Nominal Diameter Nominal Wall Thickness
TPE - Thermoplastic Elastomer 0.617 in 0.063 in

Leiter DCR

Nominal Conductor DCR
2.5 Ohm/1000ft

Speisung

UL Voltage Rating
1000 V RMS
600 V RMS

UL Temperaturbereich

75°C Trocken, 90°C Nass

Anderer Temperaturbereich

Beugung: -5°C Bis +90 °C

Ölbeständigkeit

Ja

UV-Beständigkeit

Ja

Anzahl der Biegezyklen

1 Millionen Biegungen

Gewicht Kabelgebinde

259 lbs/1000ft

Maximal empfohlene Zugspannung

804 lbs

Minimaler kontinuierlicher Biegeradius

6.2 in

NEC/(UL)-Compliance

TC-ER, WTTC

CEC/C(UL)-Compliance

CIC, TC (verzinntes Kupfer)

Compliance gemäß UL AWM

AWM 20328

CSA AWM-Compliance

AWM I/II A/B

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Ja

Einhaltung der EU-Richtlinien

EU-Richtlinie 2003/11/EC (BFR)

MII Bestell-Nr. 39 (China RoHS)

Ja

Eignung – Halogenfrei

Nein

Eignung – Ölbeständigkeit

Ja – Ölbeständigkeit

Eignung – Beständigkeit gegen Sonneneinstrahlung

Ja

Entflammbarkeit gemäß UL

UL1685

CSA-Entflammbarkeit

FT4

IEEE Entflammbarkeit

IEEE 1202 FT4

UL-Nennspannung

1000 V RMS

Plenum (J/N)

Nein

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.371 Revisionsdatum: 02-03-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.371 Revisionsdatum: 02-03-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Aufmachung Länge UPC
7440W 060250 Chrom Rolle 250 ft 612825186755
7440W 0601000 Chrom Rolle 1.000 ft 612825186748
7440W 0605000 Chrom Rolle 5.000 ft 612825186762
