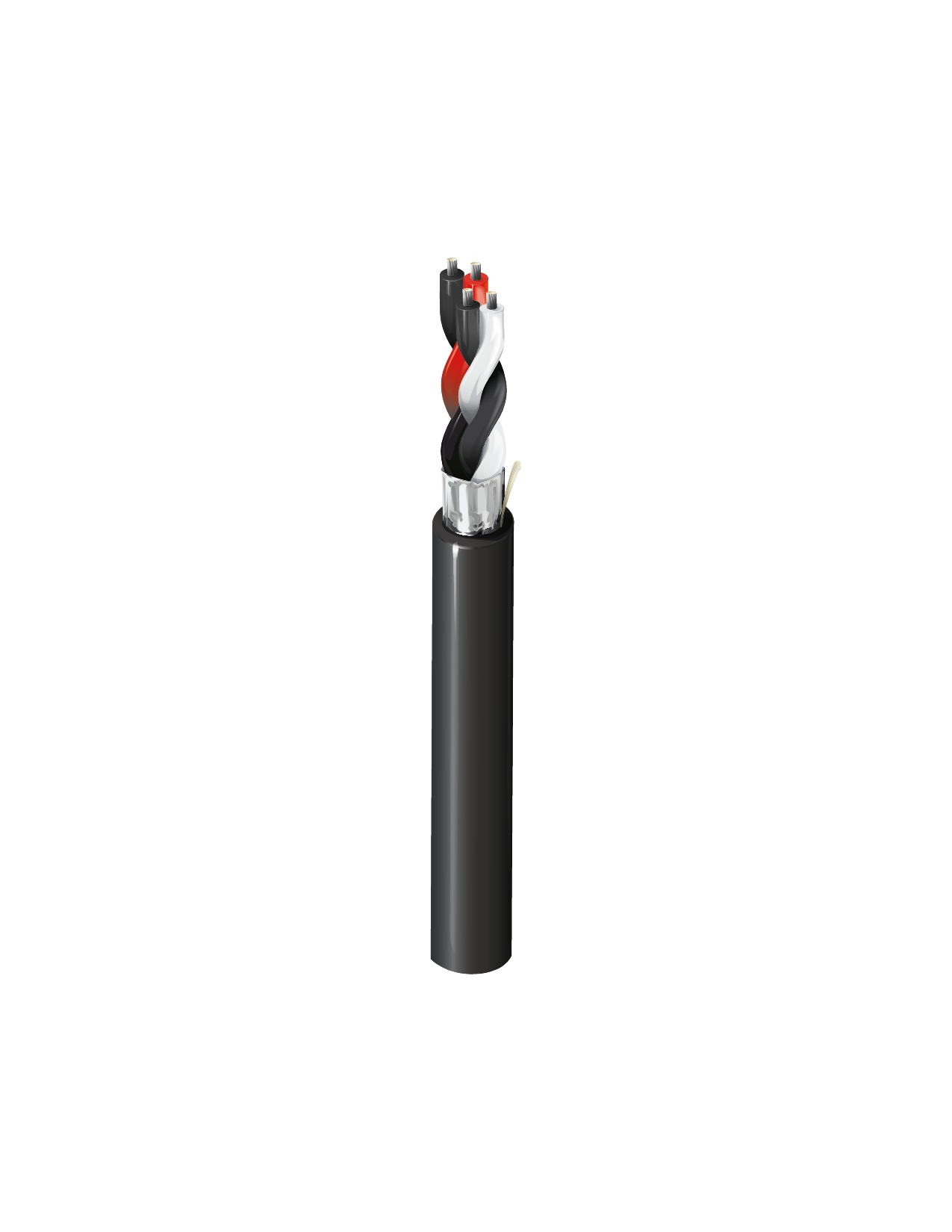

DEDN162F

Innenbereich/Außenbereich Digital Electricity™, 2 Pr #16 Str TC, O/A Folie, PVC-Ummantelung, CL4, CMG, Nassbereiche

…
Innenbereich/Außenbereich Digital Electricity™ Kupferkabel, 2 Verdrilltes Paar 16 AWG (7 x 24) verseilt aus verzinntem Kupfer, PVC-Isolierung, Komplette Folienabschirmung, Ummantelung aus schwarzem PVC, Ripcord, CL4, CMG, Nassbereiche, 2000 Fuß Spule
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Digital Electricity™, Fault Managed Power Systems (FMPS), Remote Powering, Nassbereiche, in Kabelkanälen

Physikalische Merkmale (allgemein)
Leiter
AWG Verseilung Material Anzahl der Paare
16 7x24 TC – Verzinntes Kupfer 2

Gesamtanzahl der Paare

2

Isolierung
Material Nennwanddicke
PVC – Polyvinylchlorid 0,017 Zoll
Farbtafel
Nummer Farbe
1 Schwarz und Rot
2 Schwarz und Weiß
Äußere Abschirmung
Typ Material Material-Handelsbezeichnung Abdeckung [%] Beidrahtmaterial Beidraht AWG
Band Bi-Laminat (Alum + Poly) Beldfoil® 100 % TC – Verzinntes Kupfer 18
Äußere Ummantelung
Material Nenndurchmesser Nennwanddicke
PVC – Polyvinylchlorid 0,413 Zoll 0,040 Zoll
Elektrische Kenndaten
Leiter DCR
Nennwert Leiter DCR Nennwert äußere Abschirmung DCR
4,55 Ohm/1000 Fuß 5 Ohm/1000 Fuß
Kapazität
Nennkapazität Leiter zu Leiter Nennkapazität Leiter zu anderem Leiter zu Abschirmung
32,5 pF/Fuß 58,5 pF/Fuß
Bemessungsstrom
Max. Empfohlener Bemessungsstrom [A]
8,75 Ampere pro Leiter bei 25 ºC (35 °C Temperaturanstieg)
Speisung
UL-Nennspannung
450 V RMS
Temperaturbereich

Nenntemperatur gemäß UL

105 °C

Betriebstemperaturbereich

-30 °C bis +105 °C

Mechanische Kenndaten

Gewicht Kabelgebinde

77 lbs/1000 Fuß

Maximale Zugspannung

143 lbs.

Mindestbiegeradius/Minor Axis

4,125 Zoll
Standards

NEC Artikel

Artikel 725, Artikel 800

NEC/(UL)-Compliance

CL4, CL3, CMG

CEC/C(UL)-Compliance

CMG

Compliance gemäß UL AWM

AWM 2464
Anwendbare Umwelt- und andere Programme

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2003/11/EC (BFR)

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Ja

Einhaltung der EU-Richtlinien

EU-Richtlinie 2003/11/EC (BFR)

EU CE-Zeichen

Ja

EU REACH SVHC Compliance (JJJJ-MM-TT)

2020-01-08

Eignung

Eignung – innen

Ja

Eignung – Außenbereich

Ja

Eignung – Beständigkeit gegen Sonneneinstrahlung

Ja

Entflammbarkeit, LS0H, Toxizitätsprüfung

Entflammbarkeit gemäß CSA/C(UL)

FT4

Entflammbarkeit gemäß UL

UL 1685 FT4

IEEE Entflammbarkeit

1202

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.56 Revisionsdatum: 22.12.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Länge
DEDN162F Schwarz 2.000 ft
