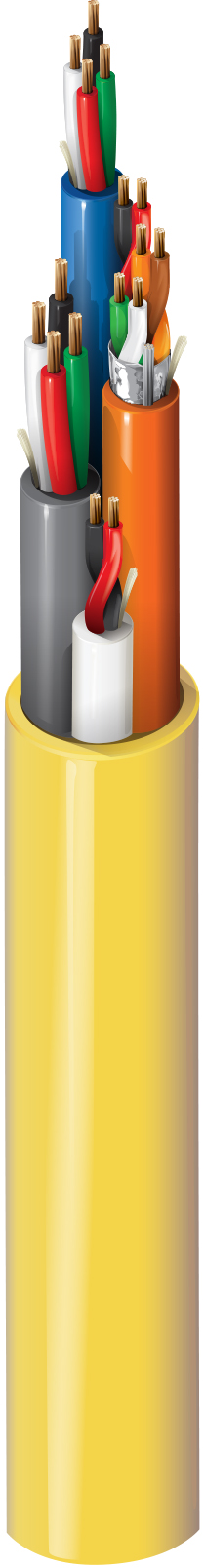

Produktnummer: 538AMJ

Zugangskontrolle, 16c (#18-3pr, #16-4c, #18-6c), Nur Kartenleserpaare geschirmt, Außenmantel, CMR

Zugangskontrollkabel, Riser-CMR, 3-18 AWG-Paare, 4-16 AWG-Leiter, 4-18 AWG-Leiter, 2-18 AWG-Leiter, alle Leiter aus blankem Kupfer mit Polyolefin-Isolierung, nur Kartenleserpaare haben eine durchgehende Beldfoil-Abschirmung® und PVC-Ummantelung, eine komplette PVC-Ummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
538AMJ
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Zugangskontrolle, Sicherheitssystem, Steuerungen mit begrenzter Leistung

Leiter

Element Description Element No. of Elements Size Stranding Material
Card Reader Pair(s) 3 18 AWG 7x26 BC - Bare Copper
Door Contact Conductor(s) 2 18 AWG 7x26 BC - Bare Copper
REX/Spare Conductor(s) 4 18 AWG 7x26 BC - Bare Copper
Lock Power Conductor(s) 4 16 AWG 19x29 BC - Bare Copper

Isolierung

Element Description Element Material Nom. Insulation Diameter Color Code
Card Reader Pair(s) PP - Polypropylene Black & Red, White & Green, Brown & Orange
Door Contact Conductor(s) PP - Polypropylene Black, Red
REX/Spare Conductor(s) PP - Polypropylene Black, Red, White, Green
Lock Power Conductor(s) PP - Polypropylene 0.073 in (1.9 mm)

Innenabschirmung

Element Description Element Shield Type Material Coverage Drainwire Type
Card Reader Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Door Contact Conductor(s) No Shield
REX/Spare Conductor(s) No Shield
Lock Power Conductor(s) No Shield

Innere Ummantelung

Element Description Element Material Nom. Diameter Ripcord Color
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.272 in (6.91 mm) Yes Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.158 in (4.01 mm) Yes White
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.184 in (4.67 mm) Yes Blue
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.210 in (5.33 mm) Yes Gray

Äußere Ummantelung

Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.570 in (14.5 mm) Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,570 Zoll (14,5 mm)

Elektrik

Element Description Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Max. Current
Card Reader Pair(s) 6.6 Ohm/1000ft (22 Ohm/km) 13.1 Ohm/1000ft (43.0 Ohm/km) 29 pF/ft (95 pF/m) 52.25 pF/ft (171.4 pF/m) 4 Amps per Conductor at 25ºC
Door Contact Conductor(s) 6.6 Ohm/1000ft (22 Ohm/km) 4 Amps per Conductor at 25ºC
REX/Spare Conductor(s) 6.6 Ohm/1000ft (22 Ohm/km) 4 Amps per Conductor at 25ºC
Lock Power Conductor(s) 4 Ohm/1000ft (13 Ohm/km) 5 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V (UL CMR)

Temperatur

Operating
-5°C to +75°C

Maximale Zugspannung

235 lbs (107 kg)

Gewicht Kabelgebinde

170 lbs/1000ft (250 kg/km)

Umweltverträglichkeit

Innen – Riser, innen

Entflammbarkeit/Brandverhalten

UL1666 Riser

NEC/UL-Compliance

Artikel 800, CMR

CEC/C(UL)-Compliance

CMR

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

638AMJ

Aktualisierung und Überarbeitung

Revisionsnummer: 0.81 Revisionsdatum: 05-31-2024
