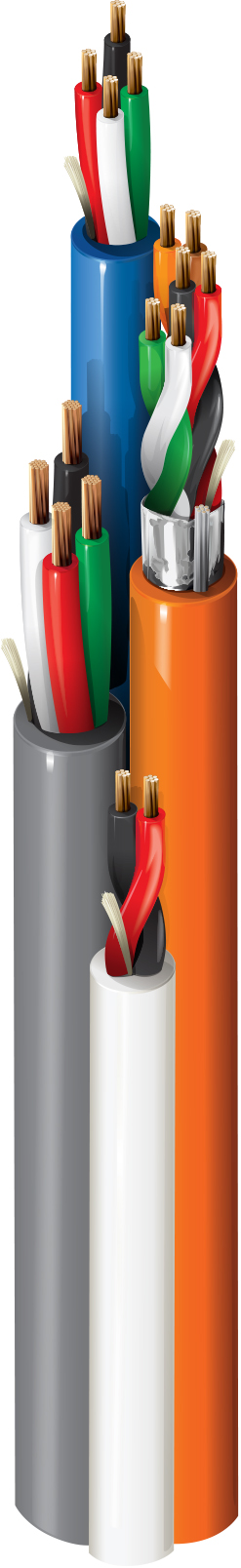

Zugangskontrollkabel, Riser-CMR, 3-18 AWG-Paare, 4-16 AWG-Leiter, 4-18 AWG-Leiter, 2-18 AWG-Leiter, alle Leiter aus blankem Kupfer mit Polyolefin-Isolierung, nur Kartenleserpaare haben eine durchgehende Beldfoil-Abschirmung® und PVC-Ummantelung, Bananenschale® Keine Gesamtummantelung

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Zugangskontrolle, Sicherheitssystem, Steuerungen mit begrenzter Leistung
Patent	Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Konstruktionsmerkmale

Leiter

Element Description	Element	No. of Elements	Size	Stranding	Material
Card Reader	Pair(s)	3	18 AWG	7x26	BC - Bare Copper
Door Contact	Conductor(s)	2	18 AWG	7x26	BC - Bare Copper
REX/Spare	Conductor(s)	4	18 AWG	7x26	BC - Bare Copper
Lock Power	Conductor(s)	4	16 AWG	19x29	BC - Bare Copper

Isolierung

Element Description	Element	Material	Nom. Insulation Diameter	Color Code
Card Reader	Pair(s)	PP - Polypropylene		Black & Red, White & Green, Brown & Orange
Door Contact	Conductor(s)	PP - Polypropylene		Black, Red
REX/Spare	Conductor(s)	PP - Polypropylene		Black, Red, White, Green
Lock Power	Conductor(s)	PP - Polypropylene	0.073 in (1.9 mm)

Innenabschirmung

Element Description	Element	Shield Type	Material	Coverage	Drainwire Type
Card Reader	Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC
Door Contact	Conductor(s)	No Shield
REX/Spare	Conductor(s)	No Shield
Lock Power	Conductor(s)	No Shield

Innere Ummantelung

Element Description	Element	Material	Nom. Diameter	Ripcord	Color
Card Reader	Pair(s)	PVC - Polyvinyl Chloride	0.272 in (6.91 mm)	Yes	Orange
Door Contact	Conductor(s)	PVC - Polyvinyl Chloride	0.158 in (4.01 mm)	Yes	White
REX/Spare	Conductor(s)	PVC - Polyvinyl Chloride	0.184 in (4.67 mm)	Yes	Blue
Lock Power	Conductor(s)	PVC - Polyvinyl Chloride	0.210 in (5.33 mm)	Yes	Gray

Äußere Ummantelung

Nom. Diameter
0.500 in (12.7 mm)

Äußere Ummantelung1 Anmerkungen zur Tabelle	Banana Peel®
Gesamtdurchmesser des Kabels (Nennwert)	0,500 Zoll (12,7 mm)

Elektrische Kenndaten

Elektrik

Element Description	Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Shield	Max. Current
Card Reader	Pair(s)	6.6 Ohm/1000ft (22 Ohm/km)	13.1 Ohm/1000ft (43.0 Ohm/km)	29 pF/ft (95 pF/m)	52.25 pF/ft (171.4 pF/m)	4 Amps per Conductor at 25ºC
Door Contact	Conductor(s)	6.6 Ohm/1000ft (22 Ohm/km)		52.5 pF/ft (172 pF/m)		4 Amps per Conductor at 25ºC
REX/Spare	Conductor(s)	6.6 Ohm/1000ft (22 Ohm/km)		29 pF/ft (95 pF/m)		4 Amps per Conductor at 25ºC
Lock Power	Conductor(s)	4 Ohm/1000ft (13 Ohm/km)		30.5 pF/ft (100 pF/m)		5 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V (UL CMR)

Mechanische Kenndaten

Temperatur

Operating
0°C to +75°C

Maximale Zugspannung	235 lbs (107 kg)
Gewicht Kabelgebinde	138 lbs/1000ft (205 kg/km)

Standards und Compliance

Umweltverträglichkeit	Innen – Riser, innen
Entflammbarkeit/Brandverhalten	UL1666 Riser
NEC/UL-Compliance	Artikel 800, CMR
CEC/C(UL)-Compliance	CMR
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Plenum-Nummer	638AMS

Produkthinweise

Anmerkungen	Installation in kalter Umgebung: Bei der Installation von Kabeln, die bei einer Umgebungstemperatur von 32 Grad Fahrenheit (0 Grad Celsius) oder weniger gelagert wurden, empfiehlt Belden, das Kabel vor der Trennung der einzelnen Kabelstränge für 12 Stunden bei Raumtemperatur zu konditionieren.
