Produktnummer: 558AFJ

Zugangskontrolle, 16c (#22-3pr, #18-4c, #22-6c), geschirmt, Außenmantel, CMR

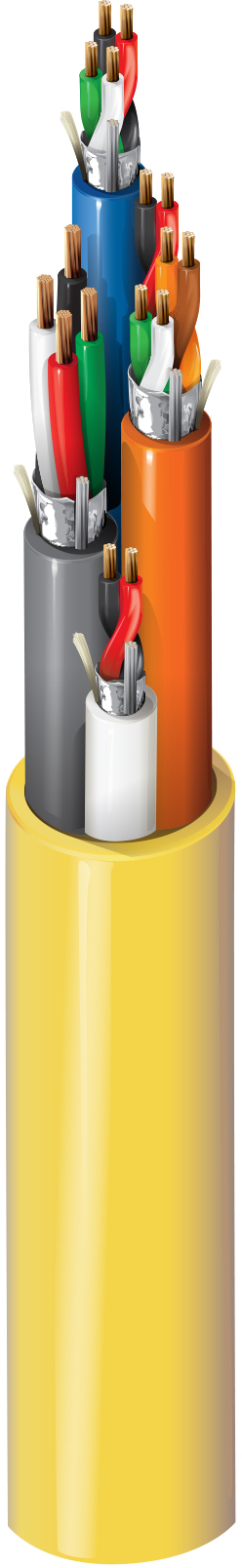

Zugangskontrollkabel, Riser-CMR, 3–22 AWG-Paare, 4–18 AWG-Leiter, 4–22 AWG-Leiter, 2–22 AWG-Leiter, Alle Leiter aus blankem Kupferlitzen mit Polypropylen-Isolierung, Jedes Kabel hat eine Beldfoil®-Gesamtabschirmung und einen PVC-Mantel, einen PVC-Gesamtmantel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
558AFJ
  • 558AFJ
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Zugangskontrolle, Sicherheitssystem, Steuerungen mit begrenzter Leistung

Leiter

Element Description Element No. of Elements Size Stranding Material
Card Reader Pair(s) 3 22 AWG 7x30 BC - Bare Copper
Door Contact Conductor(s) 2 22 AWG 7x30 BC - Bare Copper
REX/Spare Conductor(s) 4 22 AWG 7x30 BC - Bare Copper
Lock Power Conductor(s) 4 18 AWG 7x26 BC - Bare Copper

Isolierung

Element Description Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Card Reader Pair(s) PP - Polypropylene 0.009 in (0.23 mm) 0.045 in (1.1 mm) Black & Red, White & Green, Brown & Orange
Door Contact Conductor(s) PP - Polypropylene 0.008 in (0.20 mm) 0.045 in (1.1 mm) Black, Red
REX/Spare Conductor(s) PP - Polypropylene 0.008 in (0.20 mm) 0.045 in (1.1 mm) Black, Red, White, Green
Lock Power Conductor(s) PP - Polypropylene 0.009 in (0.23 mm) 0.062 in (1.6 mm)

Innenabschirmung

Element Description Element Shield Type Material Coverage Drainwire Type
Card Reader Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Door Contact Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
REX/Spare Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Lock Power Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Innere Ummantelung

Element Description Element Material Nom. Thickness Nom. Diameter Ripcord Color
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.211 in (5.36 mm) Yes Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.132 in (3.35 mm) Yes White
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.194 in (4.93 mm) Yes Blue
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.194 in (4.93 mm) Yes Gray

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.492 in (12.5 mm) Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,492 Zoll (12,5 mm)

Elektrik

Element Description Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Max. Current
Card Reader Pair(s) 16.9 Ohm/1000ft 13.9 Ohm/1000ft (45.6 Ohm/km) 24 pF/ft (79 pF/m) 43.25 pF/ft (141.9 pF/m) 4.2 Amps per Conductor @ 25°C
Door Contact Conductor(s) 16.4 Ohm/1000ft (53.8 Ohm/km) 16.1 Ohm/1000ft (52.8 Ohm/km) 34.5 pF/ft (113 pF/m) 62 pF/ft (200 pF/m) 6 Amps per Conductor at 25ºC
REX/Spare Conductor(s) 16.4 Ohm/1000ft (53.8 Ohm/km) 7.2 Ohm/1000ft (24 Ohm/km) 22.5 pF/ft (73.8 pF/m) 40.5 pF/ft (133 pF/m) 10.5 Amps per Conductor at 25ºC
Lock Power Conductor(s) 6.5 Ohm/1000ft (21 Ohm/km) 7.2 Ohm/1000ft (24 Ohm/km) 27 pF/ft (89 pF/m) 48.5 pF/ft (159 pF/m) 11.2 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
75°C 0°C to +75°C

Biegeradius

Stationary Min. Installation Min.
4.9 in (120 mm) 4.9 in (120 mm)

Maximale Zugspannung

220 lbs (100 kg)

Gewicht Kabelgebinde

113 Pfund/1000 Fuß

Umweltverträglichkeit

Innen – Riser, innen

Nachhaltigkeit

Produktlinse™, Umweltproduktdeklaration (EPD) verfügbar

Entflammbarkeit/Brandverhalten

UL 1666 Riser, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMR

CEC/C(UL)-Compliance

CMR

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

658AFJ

Aktualisierung und Überarbeitung

Revisionsnummer: 0.492 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.492 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
558AFJ 004A400 Gelb Reel-in-Box 400 ft 612825428732
558AFJ 0041000 Gelb Rolle 1.000 ft 612825164470 C
